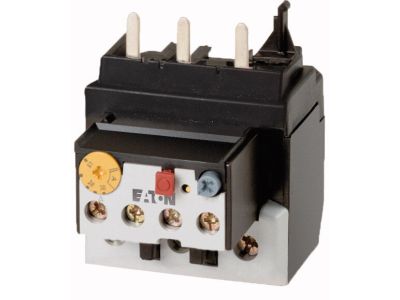

Przekaźnik przeciążeniowy dla DILM40-72, 6-10A, ZB65-10 | 278455 Eaton

Alternatywny kod produktu: ZB65-10

Opis i Kluczowe Cechy

Przekaźnik przeciążeniowy ZB65-10 (nr kat. 278455) przeznaczony do ochrony silników elektrycznych w zakresie prądu od 6 do 10 A. Zaprojektowany do bezpośredniego montażu na stycznikach serii DILM40-72 lub indywidualnego posadowienia z dedykowaną podstawą. Napięcie izolacji Ui = 690 V umożliwia bezpieczną pracę w instalacjach o wysokich wymaganiach napięciowych, a klasa wyzwolenia 10 zapewnia szybką reakcję na przeciążenia.

• Zakres regulacji prądu 6–10 A: Umożliwia precyzyjne dopasowanie do silników o różnych mocach znamionowych, minimalizując ryzyko przedwczesnego wyzwalania lub braku ochrony.
• Montaż bezpośredni na stycznikach DILM40–72: Oszczędza miejsce w rozdzielnicy i upraszcza okablowanie – redukcja kosztów i czasu instalacji.
• Wrażliwość na brak fazy (wg IEC/EN 60947): Chroni silnik przed pracą z uszkodzoną fazą, która mogłaby doprowadzić do przegrzania i awarii.
• Napięcie izolacji Ui = 690 V: Gwarantuje bezpieczną pracę w sieciach o podwyższonym napięciu, zwiększając uniwersalność zastosowań.
• Klasa wyzwolenia 10: Zapewnia szybkie zadziałanie w przypadku przeciążeń, skutecznie chroniąc uzwojenia silnika przed termicznym uszkodzeniem.

Zgodność z Normami

Przekaźnik spełnia wymagania norm IEC/EN 60947 oraz VDE0660 T.102. Posiada zabezpieczenie przed dotknięciem palcem zgodne z EN50274 przy pionowym uruchamianiu od przodu. Dopuszczony do użytku na statkach (certyfikat okrętowy).

Zastosowanie

Przekaźnik przeciążeniowy ZB65-10 znajduje zastosowanie w ochronie silników elektrycznych w instalacjach przemysłowych i komercyjnych, szczególnie w środowiskach o podwyższonych wymaganiach bezpieczeństwa, w tym w strefach zagrożonych wybuchem (EEx) oraz na jednostkach pływających.

• Ochrona silników asynchronicznych w maszynach, pompach, wentylatorach i sprężarkach.
• Współpraca ze stycznikami DILM40–72 w układach rozruchowych i sterowania silnikami.
• Indywidualny montaż na podstawie w zastosowaniach wymagających odseparowania od stycznika.
• Instalacje okrętowe oraz przemysł chemiczny i petrochemiczny (dopuszczenie do pracy w atmosferze potencjalnie wybuchowej).

Wskazówki Montażowe

Montaż urządzenia może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przekaźnik montuje się bezpośrednio na styczniku DILM40-72 lub na dedykowanej podstawie (w przypadku montażu indywidualnego). Zaciski dokręcać zgodnie z dokumentacją techniczną producenta. Przekrój przewodów należy dobrać do obciążenia prądowego zgodnie z obowiązującymi normami. W przypadku wersji IP00 urządzenie przeznaczone jest do zabudowy w rozdzielnicy; zachować wymagane odstępy izolacyjne.

FAQ

• Jaki jest zakres regulacji prądu tego przekaźnika? Zakres wynosi od 6 do 10 A. Prąd nastawy ustawia się pokrętłem zgodnie z prądem znamionowym silnika.
• Czy przekaźnik można zamontować bezpośrednio na styczniku? Tak, model ZB65-10 został zaprojektowany do bezpośredniego montażu na stycznikach serii DILM40-72. Możliwy jest również montaż indywidualny z użyciem podstawy (akcesorium dostępne osobno).
• Jaki stopień ochrony ma to urządzenie? Stopień ochrony wynosi IP00, co oznacza brak ochrony przed wnikaniem ciał stałych i wilgoci. Urządzenie przeznaczone jest do zabudowy w rozdzielnicy. Dodatkowo posiada zabezpieczenie przed dotknięciem palcem zgodne z EN50274 przy pionowym uruchamianiu od przodu.
