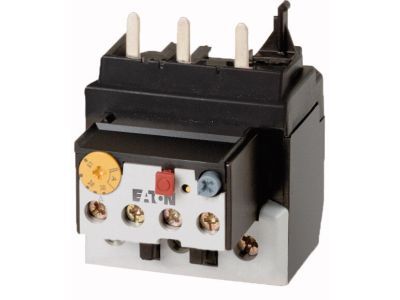

Przekaźnik przeciążeniowy dla DILM40-72, 50-65A, ZB65-65 | 278460 Eaton

Alternatywny kod produktu: ZB65-65

Opis i Kluczowe Cechy

Przekaźnik przeciążeniowy ZB65-65 (symbol 278460) przeznaczony do współpracy ze stycznikami serii DILM40–DILM72. Zakres nastawczy prądu 50–65 A pozwala na precyzyjne dopasowanie do silników o znacznym poborze mocy, chroniąc je przed przeciążeniem i zanikiem fazy. Napięcie izolacji Ui = 690 V gwarantuje bezpieczną pracę w sieciach przemysłowych. Klasa wyzwolenia 10A zapewnia szybką reakcję w przypadku przeciążenia, minimalizując ryzyko uszkodzenia silnika. Urządzenie może być montowane bezpośrednio na styczniku lub indywidualnie na podstawie.

• Zakres nastawczy 50–65 A: umożliwia dopasowanie do silników o szerokim zakresie mocy znamionowej, bez konieczności stosowania dodatkowych przekładników.
• Klasa wyzwolenia 10A: szybkie zadziałanie w warunkach przeciążenia, skracające czas narażenia silnika na nadmierny prąd.
• Wrażliwość na brak fazy (asymetrię): wykrywa utratę jednej z faz i wyłącza obwód, chroniąc silnik przed pracą niepełnofazową.
• Napięcie izolacji Ui = 690 V: bezpieczna praca w instalacjach o podwyższonym napięciu, typowych dla przemysłu.
• Zabezpieczenie przed dotknięciem palcem (EN 50274): zwiększa bezpieczeństwo obsługi i konserwacji przy pionowym uruchamianiu od przodu.

Zgodność z Normami

Przekaźnik jest zgodny z normami IEC/EN 60947 oraz VDE 0660 T.102. Spełnia również wymagania normy EN 50274 dotyczącej zabezpieczenia przed dotknięciem palcem przy pionowym uruchamianiu od przodu. Posiada certyfikat CE oraz dopuszczenie do użytku na statkach.

Zastosowanie

Przekaźnik przeciążeniowy ZB65-65 znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona silników elektrycznych przed przeciążeniem i zanikiem fazy.

• Ochrona silników trójfazowych w maszynach przemysłowych (pompy, wentylatory, kompresory, przenośniki).
• Ochrona silników EEx (Ex) w strefach zagrożonych wybuchem – pod warunkiem zastosowania odpowiedniego osprzętu i instalacji zgodnie z przepisami.
• Zabezpieczenie obwodów odbiorczych w rozdzielnicach głównych i podrozdzielnicach w automatyce budynkowej i przemysłowej.
• Praca w systemach okrętowych – dopuszczenie do użytku na statkach potwierdza odporność na drgania i trudne warunki środowiskowe.

Wskazówki Montażowe

Montaż przekaźnika może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie montuje się bezpośrednio na styczniku DILM40–DILM72 (wykorzystując system mocowania na zaciski) lub na dedykowanej podstawie montażowej. Momenty dokręcania zacisków oraz przekrój przewodów należy dobierać zgodnie z dokumentacją techniczną producenta, uwzględniając prąd nastawczy i warunki pracy. Przekaźnik jest dostarczany w stopniu ochrony IP00 – po zamontowaniu w rozdzielnicy wymagane jest zapewnienie obudowy o odpowiednim stopniu ochrony.

FAQ

• Jaki jest zakres nastawczy prądu przekaźnika ZB65-65? Zakres nastawczy wynosi od 50 A do 65 A. Zakres ten umożliwia precyzyjne ustawienie progu przeciążeniowego dla silników o odpowiedniej mocy.
• Czy przekaźnik podświetla się lub sygnalizuje zadziałanie? W dostępnych danych nie ma informacji o podświetleniu. Przekaźnik wyzwala się mechanicznie – po zadziałaniu wymaga ręcznego resetu (sprawdź w dokumentacji producenta).
• Jaki jest stopień ochrony IP? Przekaźnik ma stopień ochrony IP00. Oznacza to brak ochrony przed pyłem i wilgocią – po montażu należy zapewnić odpowiednią obudowę (np. rozdzielnicę o min. IP30).
