Przekaźnik przeciążeniowy dla DILM40-72, 40-57A, ZB65-57 | 278459 Eaton

Opis i Kluczowe Cechy

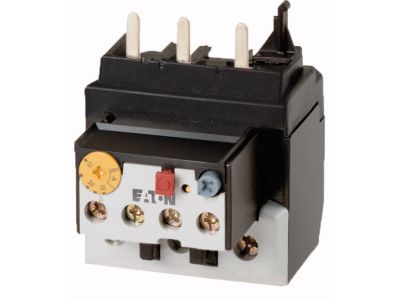

Przekaźnik przeciążeniowy EATON ZB65-57 (numer katalogowy 278459) to zaawansowane urządzenie ochronne zaprojektowane z myślą o zapewnieniu najwyższego poziomu bezpieczeństwa dla silników elektrycznych. Urządzenie charakteryzuje się zakresem nastaw prądu wyzwalającego od 40 A do 57 A, co pozwala na precyzyjne dopasowanie do parametrów znamionowych chronionej jednostki napędowej. Dzięki klasie wyzwolenia 10A, przekaźnik gwarantuje szybką reakcję na przeciążenia, chroniąc uzwojenia silnika przed przegrzaniem i trwałym uszkodzeniem.

• Wszechstronność montażu: Konstrukcja umożliwia bezpośredni montaż na stycznikach o rozmiarach od DILM40 do DILM72, co znacząco redukuje czas instalacji i oszczędza miejsce w rozdzielnicy. Istnieje również możliwość indywidualnego posadowienia przy użyciu dedykowanej podstawy.
• Wysokie napięcie izolacji: Znamionowe napięcie izolacji (Ui) wynoszące 690 V pozwala na bezpieczną pracę w wymagających instalacjach przemysłowych.
• Ochrona przed zanikiem fazy: Wbudowana wrażliwość na brak fazy zapewnia natychmiastowe odłączenie zasilania w przypadku asymetrii, co jest kluczowe dla trwałości silników trójfazowych.
• Bezpieczeństwo obsługi: Urządzenie zapewnia stopień ochrony IP00, jednak przy pionowym uruchamianiu od przodu gwarantuje pełne zabezpieczenie przed dotknięciem palcem zgodnie z normą EN50274.

Zgodność z Normami

Przekaźnik EATON ZB65-57 został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami międzynarodowymi, co czyni go rozwiązaniem globalnym, dopuszczonym do użytku na wszystkich rynkach świata. Urządzenie spełnia wymagania normy IEC/EN 60947 oraz VDE0660 T.102, co potwierdza jego niezawodność w zastosowaniach przemysłowych. Co istotne dla branży specjalistycznej, przekaźnik nadaje się do ochrony silników pracujących w strefach zagrożonych wybuchem (EEx). Dodatkowo, produkt posiada dopuszczenia do użytku na statkach, co świadczy o jego wyjątkowej odporności na trudne warunki środowiskowe i wibracje.

Zastosowanie

Głównym obszarem zastosowania przekaźnika ZB65-57 są systemy sterowania napędami w przemyśle ciężkim, morskim oraz w instalacjach o podwyższonym rygorze bezpieczeństwa. Idealnie sprawdza się w:

• Zabezpieczaniu silników klatkowych o mocy dopasowanej do zakresu 40-57A.
• Aplikacjach wymagających certyfikacji ATEX (ochrona silników EEx).
• Systemach automatyki okrętowej dzięki posiadanym certyfikatom morskim.
• Rozdzielnicach niskiego napięcia, gdzie wymagana jest integracja ze stycznikami serii DILM.

Wskazówki Montażowe

Podczas instalacji przekaźnika ZB65-57 należy zwrócić uwagę na kilka kluczowych aspektów technicznych:

• Montaż bezpośredni: Wtykowe zaciski pozwalają na szybkie połączenie ze stycznikami DILM40, DILM50, DILM65 lub DILM72 bez konieczności stosowania dodatkowego okablowania siłowego.
• Moment dokręcania: Należy stosować odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych.
• Pozycja pracy: Optymalne zabezpieczenie przed dotknięciem palcem uzyskuje się przy pionowym montażu urządzenia.
• Nastawa prądu: Przed uruchomieniem należy precyzyjnie ustawić tarczę nastawczą na wartość prądu znamionowego silnika (In).

FAQ

1. Czy przekaźnik ZB65-57 może pracować samodzielnie bez stycznika?
Tak, jest to możliwe po zastosowaniu specjalnej podstawy do indywidualnego montażu, co pozwala na zamocowanie urządzenia np. na szynie DIN.

2. Co oznacza klasa wyzwolenia 10A?
Klasa 10A określa charakterystykę czasowo-prądową przekaźnika. Oznacza to, że przy prądzie równym 7,2-krotności nastawy, urządzenie zadziała w czasie od 2 do 10 sekund, co jest standardem dla większości typowych rozruchów silnikowych.

3. Czy urządzenie chroni przed skutkami zwarcia?
Przekaźnik przeciążeniowy chroni przed długotrwałymi przeciążeniami i zanikiem fazy. Do ochrony zwarciowej należy zastosować odpowiednie bezpieczniki lub wyłączniki nadprądowe zgodnie z tabelą koordynacji producenta.
