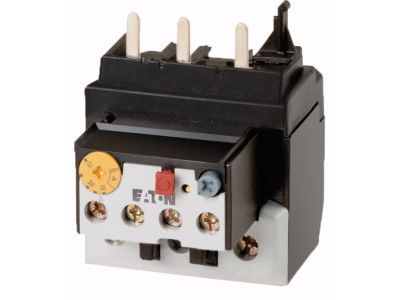

Przekaźnik przeciążeniowy dla DILM40-72, 24-40A, ZB65-40 DILM | 278458 Eaton

Opis i Kluczowe Cechy

Przekaźnik przeciążeniowy Eaton ZB65-40 to zaawansowany komponent automatyki przemysłowej, zaprojektowany z myślą o kompleksowej ochronie silników elektrycznych przed skutkami przeciążeń oraz zaniku fazy. Urządzenie oferuje szeroki zakres nastawy prądu wyzwalającego od 24 do 40 Amperów, co pozwala na precyzyjne dopasowanie do prądu znamionowego chronionego odbiornika. Dzięki klasie wyzwolenia 10A, przekaźnik zapewnia szybką i skuteczną reakcję układu zabezpieczającego, chroniąc uzwojenia silnika przed przegrzaniem. Znamionowe napięcie izolacji (Ui) wynoszące 690V AC gwarantuje bezpieczną pracę w standardowych i wymagających sieciach przemysłowych. Urządzenie charakteryzuje się stopniem ochrony IP00, jednak przy pionowym montażu od przodu zapewnia pełne bezpieczeństwo przed dotknięciem palcem zgodnie z normą EN50274.

Zgodność z Normami

• Zgodność z międzynarodowymi normami IEC/EN 60947 oraz VDE0660 T.102 potwierdza najwyższą jakość i niezawodność w profesjonalnych aplikacjach.
• Urządzenie jest przystosowane do ochrony silników w wykonaniu przeciwwybuchowym (EEx), co jest kluczowe w sektorach przemysłu ciężkiego i chemicznego.
• Posiada certyfikację i dopuszczenia do użytku na statkach, co świadczy o odporności na trudne warunki środowiskowe panujące w sektorze morskim.
• Pełna zgodność z normą EN50274 w zakresie ochrony przed dotykiem bezpośrednim przy prawidłowej orientacji montażowej.

Zastosowanie

Przekaźnik ZB65-40 jest dedykowany do współpracy ze stycznikami mocy Eaton serii DILM w rozmiarach od DILM40 do DILM72. Znajduje zastosowanie w układach rozruchowych silników klatkowych, systemach wentylacji, pompach oraz liniach produkcyjnych, gdzie wymagana jest wysoka dyspozycyjność napędów. Dzięki globalnym dopuszczeniom, urządzenia te mogą być stosowane w maszynach eksportowanych na wszystkie rynki światowe. Możliwość ochrony silników EEx sprawia, że jest to idealny wybór dla instalacji w strefach zagrożonych wybuchem.

Wskazówki Montażowe

• Montaż bezpośredni: Przekaźnik został zaprojektowany do bezpośredniego wpięcia w zaciski wyjściowe styczników DILM40, DILM50, DILM65 oraz DILM72, co oszczędza miejsce w szafie sterowniczej.
• Montaż indywidualny: Istnieje możliwość oddzielnego posadowienia urządzenia przy wykorzystaniu dedykowanej podstawy montażowej.
• Zaciski śrubowe: Solidne mocowanie na zaciski gwarantuje trwałe połączenie elektryczne, odporne na wibracje.
• Pozycja pracy: Dla zachowania stopnia ochrony przed dotknięciem palcem, urządzenie powinno być uruchamiane pionowo od przodu.

FAQ

• Czy przekaźnik ZB65-40 chroni przed zanikiem fazy? Tak, urządzenie posiada wbudowaną wrażliwość na brak fazy zgodnie z normą IEC/EN 60947, co zapobiega uszkodzeniu silnika przy pracy niepełnofazowej.
• Czy mogę zamontować ten przekaźnik na szynie DIN? Bezpośrednio przekaźnik montuje się na styczniku. Aby zamontować go samodzielnie na szynie DIN, należy użyć odpowiedniej podstawy adaptacyjnej.
• Czy produkt nadaje się do aplikacji morskich? Tak, przekaźnik posiada oficjalne dopuszczenia do stosowania na statkach i w instalacjach offshore.
