Przekaźnik przeciążeniowy dla DILM40-72, 16-24A, ZB65-24 | 278457 Eaton

Alternatywny kod produktu: ZB65-24

Opis i Kluczowe Cechy

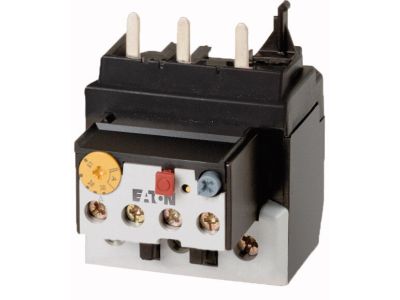

Przekaźnik przeciążeniowy Eaton ZB65-24 (nr katalogowy 278457) przeznaczony do ochrony silników elektrycznych w zastosowaniach przemysłowych. Urządzenie oferuje zakres nastaw prądu 16–24 A, co pozwala precyzyjnie dopasować ochronę do parametrów pracy silnika. Klasa wyzwolenia 10A gwarantuje szybką reakcję na przeciążenie, minimalizując ryzyko uszkodzenia uzwojeń. Przekaźnik wyposażono w czułość na brak fazy, co dodatkowo zabezpiecza silnik przed pracą niepełnofazową. Przeznaczony do bezpośredniego montażu na stycznikach serii DILM40 – DILM72 lub indywidualnego posadowienia z podstawą.

• Zakres nastaw prądu 16–24 A: Umożliwia precyzyjne ustawienie progu przeciążeniowego dla silników o odpowiednim prądzie znamionowym, co zapewnia skuteczną ochronę bez zbędnych wyłączeń.
• Klasa wyzwolenia 10A: Gwarantuje szybkie zadziałanie w przypadku przeciążenia (czas wyzwolenia poniżej 10 sekund przy 7,2-krotności prądu nastawy), chroniąc silnik przed termicznym uszkodzeniem.
• Wrażliwość na brak fazy: Zabezpiecza silnik przed pracą na dwóch fazach, co mogłoby prowadzić do przegrzania i awarii.
• Napięcie izolacji Ui 690 V: Umożliwia bezpieczną pracę w układach o wysokim napięciu zasilania, typowych dla instalacji przemysłowych.
• Ochrona przed dotknięciem palcem zgodna z EN50274: Zwiększa bezpieczeństwo personelu podczas obsługi i konserwacji – dotyczy montażu przy pionowym uruchamianiu od przodu.
• Stopień ochrony IP00: Przeznaczony do montażu w obudowach rozdzielnic i szaf sterowniczych, gdzie wymagana jest dodatkowa osłona przed ciałami stałymi.

Zgodność z Normami

Przekaźnik przeciążeniowy ZB65-24 jest zgodny z normami IEC/EN 60947 (ogólne wymagania dla łączników niskonapięciowych) oraz VDE 0660 T.102. Posiada certyfikat CE i dopuszczenie do użytku na statkach. Urządzenie nadaje się do ochrony silników pracujących w strefach zagrożonych wybuchem (silniki EEx). Zabezpieczenie przed dotknięciem palcem spełnia wymagania EN50274.

Zastosowanie

Przekaźnik przeciążeniowy Eaton ZB65-24 znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona termiczna i przeciwzwarciowa silników elektrycznych. Sprawdza się w instalacjach przemysłowych, komercyjnych oraz w systemach automatyki budynkowej.

• Ochrona silników w napędach maszyn i urządzeń produkcyjnych (pompy, wentylatory, kompresory, przenośniki).
• Zabezpieczenie silników w stycznikowych układach rozruchowych w szafach sterowniczych.
• Stosowanie w instalacjach wymagających odporności na brak fazy – np. w rozdzielniach głównych i podrozdzielniach.
• Ochrona silników Ex w strefach zagrożonych wybuchem (zgodnie z dopuszczeniem do pracy z silnikami EEx).

Wskazówki Montażowe

Montaż przekaźnika przeciążeniowego może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od obwodu. Urządzenie można montować bezpośrednio na stycznikach serii DILM40 – DILM72 za pomocą dedykowanych zacisków sprzęgających lub indywidualnie z użyciem podstawy montażowej. Mocowanie przewodów powinno być wykonane zgodnie z dokumentacją producenta – zalecany moment dokręcania oraz przekrój przewodów musi być dobrany do prądu nastawy (16-24 A). Stopień ochrony IP00 oznacza, że przekaźnik wymaga osłony w postaci obudowy rozdzielnicy. W przypadku montażu z pionowym uruchamianiem od przodu zachowana jest ochrona przed dotknięciem palcem według EN50274.

FAQ

• Czy przekaźnik ma podświetlenie lub sygnalizację zadziałania? Dane katalogowe nie przewidują wbudowanego podświetlenia. Sygnalizacja stanu przeciążenia może być realizowana przez zewnętrzne obwody sterowania (np. styki pomocnicze przekaźnika).
• Jaki jest stopień ochrony IP tego przekaźnika? Podany stopień ochrony to IP00 – urządzenie nie jest odporne na kurz ani wilgoć. Musi być montowane w obudowie o odpowiedniej szczelności.
• Jaki tryb pracy styku – czy działa w trybie ręcznego resetu? Przekaźnik przeciążeniowy ZB65-24 to czujnik termiczny z wyzwalaniem niezależnym od napięcia. Po zadziałaniu wymaga ręcznego zresetowania (przycisk reset na obudowie) – szczegóły należy sprawdzić w dokumentacji producenta.
