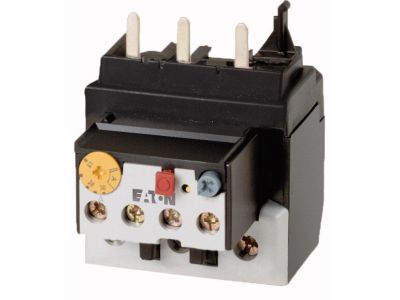

Przekaźnik przeciążeniowy dla DILM40-72, 10-16A, ZB65-16 | 278456 Eaton

Alternatywny kod produktu: ZB65-16

Opis i Kluczowe Cechy

Przekaźnik przeciążeniowy o symbolu 278456 (typ ZB65-16) przeznaczony do ochrony silników elektrycznych, z zakresem prądowym 10–16 A. Zapewnia niezawodną ochronę przed przeciążeniem i brakiem fazy, spełniając wymagania norm IEC/EN 60947 oraz VDE0660 T.102. Napięcie izolacji Ui 690 V gwarantuje bezpieczną pracę w warunkach przemysłowych. Może być montowany bezpośrednio na stycznikach DILM40–DILM72 lub indywidualnie z podstawą. Stopień ochrony IP00 z zabezpieczeniem przed dotknięciem palcem zgodnie z EN50274 przy pionowym uruchamianiu od przodu.

• Zakres prądowy 10–16 A: precyzyjna ochrona silników o odpowiedniej mocy – zapobiega przegrzaniu i uszkodzeniu uzwojeń.
• Napięcie izolacji Ui 690 V: wysoka wytrzymałość dielektryczna, bezpieczna eksploatacja w instalacjach przemysłowych.
• Klasa wyzwolenia 10A: szybka reakcja na przeciążenie, minimalizuje ryzyko termicznego uszkodzenia silnika.
• Wrażliwość na brak fazy: automatyczne wyłączenie w przypadku zaniku jednej fazy, chroni silnik przed pracą dwufazową.
• Elastyczność montażu: bezpośrednie osadzenie na stycznikach DILM40–DILM72 lub indywidualne posadowienie z podstawą – upraszcza zabudowę w rozdzielnicy.
• Dopuszczenie do użytku na statkach oraz ochrona silników EEx: uniwersalne zastosowanie, w tym w strefach zagrożonych wybuchem i środowisku morskim.

Zgodność z Normami

Przekaźnik spełnia wymagania norm IEC/EN 60947, VDE0660 T.102 oraz EN50274 (zabezpieczenie przed dotknięciem palcem). Posiada dopuszczenie do użytku na statkach. Urządzenie przeznaczone jest do stosowania na wszystkich rynkach.

Zastosowanie

Przekaźnik przeciążeniowy ZB65-16 dedykowany jest do ochrony silników elektrycznych w obwodach sterowania i zasilania. Sprawdza się w aplikacjach wymagających niezawodnego zabezpieczenia przed przeciążeniem i asymetrią faz.

• Ochrona silników w maszynach przemysłowych (pompy, wentylatory, sprężarki).
• Systemy HVAC i automatyka budynkowa – sterowanie napędami o mocy odpowiedniej dla zakresu 10–16 A.
• Instalacje w strefach zagrożonych wybuchem (silniki EEx) – zgodnie z atestem producenta.
• Zastosowania morskie – dopuszczenie do użytku na statkach.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Urządzenie mocuje się bezpośrednio na styczniku DILM40–DILM72 (zaciski) lub na szynie TH35 – w przypadku stosowania podstawy. Przekrój przewodów dobrać zgodnie z obciążeniem prądowym. Moment dokręcania śrub zacisków – według dokumentacji producenta.

FAQ

• Czy przekaźnik nadaje się do ochrony silników w strefach zagrożonych wybuchem? Tak, producent deklaruje przydatność do ochrony silników EEx.
• Jaki jest zakres nastaw prądu wyzwalania? Zakres nastaw wynosi 10–16 A.
• Czy można zamontować go bezpośrednio na styczniku bez dodatkowej podstawy? Tak, dla styczników z serii DILM40–DILM72 przewidziano montaż bezpośredni na zaciski stycznika.
