Przekaźnik przeciążeniowy dla DILM17-38, 6-10A, ZB32-10 | 278451 Eaton

Alternatywny kod produktu: ZB32-10

Opis i Kluczowe Cechy

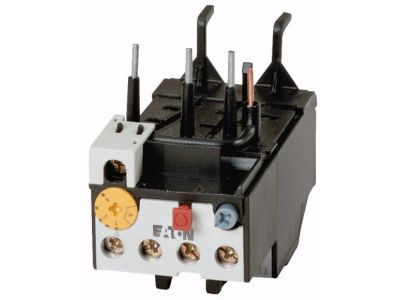

Przekaźnik przeciążeniowy ZB32-10 (symbol 278451) przeznaczony jest do bezpośredniego montażu na stycznikach serii DILM17…DILM38 lub do indywidualnego posadowienia z podstawą. Oferuje zabezpieczenie silników przed przeciążeniem oraz wrażliwość na brak fazy zgodnie z normą IEC/EN 60947. Napięcie izolacji Ui 690V, klasa wyzwolenia 10A, stopień ochrony IP20 z zabezpieczeniem przed dotknięciem palcem (EN50274). Dopuszczony do użytku na statkach.

• Zakres nastaw prądu 6–10 A: Umożliwia precyzyjne dopasowanie do prądu znamionowego zabezpieczanego silnika, minimalizując ryzyko wyłączeń jałowych i uszkodzeń termicznych.
• Wrażliwość na brak fazy (IEC/EN 60947): Natychmiastowa reakcja na zanik jednej z faz – zapobiega pracy silnika w warunkach asymetrii, co chroni uzwojenia przed przegrzaniem.
• Klasa wyzwolenia 10A: Gwarantuje szybkie odcięcie zasilania w przypadku przeciążenia, ograniczając czas przepływu prądu zakłóceniowego i zabezpieczając stycznik oraz przewody.
• Napięcie izolacji Ui 690 V: Zapewnia bezpieczną pracę w instalacjach przemysłowych o podwyższonym napięciu, z dużym marginesem bezpieczeństwa dla izolacji.
• Stopień ochrony IP20 + zabezpieczenie przed dotknięciem palcem (EN50274): Chroni personel przed przypadkowym kontaktem z częściami pod napięciem, umożliwiając bezpieczną obsługę wewnątrz rozdzielnic.

Zgodność z Normami

Przekaźnik spełnia wymagania norm IEC/EN 60947 oraz VDE 0660 T.102. Dodatkowo posiada zabezpieczenie przed dotknięciem palcem zgodne z EN50274. Produkt dopuszczony do użytku na statkach, co potwierdza jego niezawodność w trudnych warunkach środowiskowych. Posiada oznaczenie CE.

Zastosowanie

Przekaźnik przeciążeniowy ZB32-10 znajduje zastosowanie wszędzie tam, gdzie wymagana jest precyzyjna ochrona silników elektrycznych przed przeciążeniem i zanikiem fazy. Dzięki możliwości bezpośredniego montażu na stycznikach DILM17…DILM38 upraszcza instalację w szafach sterowniczych.

• Ochrona silników asynchronicznych w maszynach produkcyjnych, pompach, wentylatorach i kompresorach.
• Systemy automatyki budynkowej – zabezpieczenie silników w klimatyzacji, windach czy bramach.
• Zastosowania morskie – dopuszczenie do użytku na statkach gwarantuje odporność na wibracje i wilgoć.
• Indywidualne posadowienie z podstawą – niezależna ochrona silników w rozdzielnicach wolnostojących.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Przekaźnik montuje się bezpośrednio na styczniku (zaciski sprężynujące) lub na szynie TH35 (z dodatkową podstawą). Należy dobrać przekrój przewodów zgodnie z obciążalnością prądową i moment dokręcania zacisków według dokumentacji producenta. Przed pierwszym uruchomieniem sprawdzić nastawy prądowe i wyzwalanie ręczne.

FAQ

• Czy przekaźnik ZB32-10 ma funkcję testu ręcznego i wyzwalania? W standardzie wyzwalanie następuje automatycznie po przekroczeniu nastawionego prądu. Producent przewidział możliwość ręcznego sprawdzenia mechanizmu wyzwalacza (szczegóły w instrukcji).
• Czy przekaźnik jest wrażliwy na zanik fazy? Tak, zgodnie z normą IEC/EN 60947 posiada zabezpieczenie przed pracą przy braku jednej fazy – zapobiega to przeciążeniom wynikającym z asymetrii napięcia.
• Jaki jest stopień ochrony i czy można go stosować na zewnątrz? Stopień ochrony IP20, co oznacza odporność na ciała stałe powyżej 12 mm, ale brak ochrony przed wilgocią. Urządzenie przeznaczone do montażu wewnątrz rozdzielnic, w suchych pomieszczeniach. Dopuszczenie do użytku na statkach dotyczy pomieszczeń zamkniętych o podwyższonej wilgotności i wibracjach.
