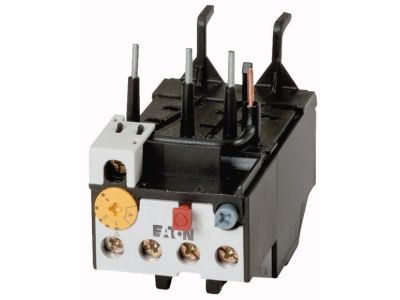

Przekaźnik przeciążeniowy dla DILM17-38, 24-32A, ZB32-32 | 278454 Eaton

Alternatywny kod produktu: ZB32-32

Opis i Kluczowe Cechy

Przekaźnik przeciążeniowy ZB32-32 (indeks 278454) przeznaczony do ochrony silników elektrycznych. Oferuje zakres nastaw prądu 24–32 A, napięcie izolacji Ui 690 V oraz klasę wyzwolenia 10A. Zapewnia skuteczną ochronę przed przeciążeniem i zanikiem fazy, a także kompatybilność ze stycznikami DILM17–38. Może być montowany bezpośrednio na styczniku lub samodzielnie z użyciem podstawy.

• Zakres prądowy 24–32 A: Umożliwia precyzyjne dopasowanie do znamionowego prądu silnika, zapewniając ochronę przed przeciążeniem bez zbędnych wyłączeń.
• Napięcie izolacji Ui 690 V: Gwarantuje bezpieczną pracę w obwodach o podwyższonym napięciu, zwiększając margines bezpieczeństwa instalacji.
• Klasa wyzwolenia 10A: Szybkie wyzwalanie w przypadku przeciążenia, skutecznie chroniące uzwojenia silnika przed uszkodzeniem termicznym.
• Wrażliwość na brak fazy (zgodnie z IEC/EN 60947): Zapobiega pracy silnika na dwóch fazach, eliminując ryzyko przegrzania i awarii.
• Stopień ochrony IP20 i zabezpieczenie przed dotykiem palcem (EN50274): Bezpieczna eksploatacja w suchych pomieszczeniach – ochrona przed przypadkowym kontaktem z elementami pod napięciem.
• Dopuszczenie do użytku na statkach: Potwierdzona odporność na trudne warunki środowiskowe, zwiększająca niezawodność w instalacjach morskich.

Zgodność z Normami

Przekaźnik przeciążeniowy ZB32-32 spełnia wymagania norm IEC/EN 60947 oraz VDE 0660 T.102. Posiada również dopuszczenie do użytku na statkach, co potwierdza jego niezawodność w wymagających aplikacjach. Urządzenie jest oznaczone znakiem CE.

Zastosowanie

Przekaźnik przeciążeniowy ZB32-32 znajduje zastosowanie w ochronie silników elektrycznych w różnych gałęziach przemysłu, w tym w strefach zagrożonych wybuchem (silniki EEx).

• Ochrona silników trójfazowych w maszynach produkcyjnych, pompach, wentylatorach i sprężarkach
• Sterowanie i zabezpieczenie napędów w instalacjach przemysłowych oraz komercyjnych
• Współpraca ze stycznikami serii DILM17–38 w układach rozruchu i sterowania silnikami
• Zastosowania w systemach automatyki budynkowej i infrastrukturze krytycznej, w tym na jednostkach pływających

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przekaźnik montuje się bezpośrednio na styczniku (DILM17–38) lub na szynie TH35 (z użyciem odpowiedniej podstawy). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Przekrój przewodów dobrać zgodnie z obowiązującymi normami i prądem znamionowym obwodu. Moment dokręcania zacisków musi być zgodny z dokumentacją producenta.

FAQ

• Jaki jest zakres nastaw prądu przekaźnika? Zakres regulacji prądu wynosi 24–32 A. Pozwala to na dopasowanie do silników o średnim poborze mocy.
• Czy przekaźnik można zamontować na szynie DIN? Tak, wymaga do tego dedykowanej podstawy montażowej (nie wchodzi w skład zestawu). Możliwy jest również montaż bezpośrednio na stycznikach DILM17–38.
• Jaką normę spełnia przekaźnik pod kątem ochrony przed zanikiem fazy? Przekaźnik jest wrażliwy na brak fazy zgodnie z normami IEC/EN 60947, co chroni silnik przed pracą na dwóch fazach i związanym z tym przegrzaniem.
