Przekaźnik przeciążeniowy dla DILM17-38, 2,4-4A, ZB32-4 | 278449 Eaton

Alternatywny kod produktu: ZB32-4

Opis i Kluczowe Cechy

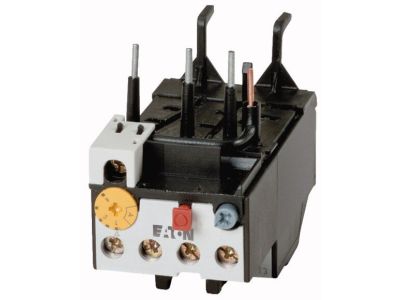

Przekaźnik przeciążeniowy ZB32-4 (symbol 278449) przeznaczony do bezpośredniego montażu w stycznikach serii DILM17…DILM38 lub indywidualnego posadowienia z podstawą. Zakres nastaw prądu 2,4–4 A zapewnia precyzyjną ochronę silników o małej mocy, a klasa wyzwolenia 10A gwarantuje szybkie zadziałanie w przypadku przeciążenia. Napięcie izolacji Ui = 690 V oraz stopień ochrony IP20 umożliwiają bezpieczną pracę w rozdzielnicach i szafach sterowniczych.

• Zakres nastaw 2,4–4 A: dopasowanie do rzeczywistego prądu silnika eliminuje ryzyko zbędnych wyłączeń lub braku ochrony.
• Klasa wyzwolenia 10A: zapewnia zadziałanie w czasie poniżej 10 sekund przy 7,2-krotności prądu – skuteczna ochrona przed przeciążeniem termicznym.
• Wrażliwość na brak fazy: zabezpiecza silnik przed pracą dwufazową, która grozi przegrzaniem i uszkodzeniem uzwojeń.
• Napięcie izolacji Ui 690 V: wysoka wytrzymałość dielektryczna, odpowiednia do instalacji przemysłowych i okrętowych o podwyższonych wymaganiach.
• Stopień ochrony IP20 i zabezpieczenie przed dotykiem palca (EN50274): bezpieczna obsługa od przodu bez ryzyka kontaktu z częściami pod napięciem.

Zgodność z Normami

Przekaźnik spełnia wymagania norm IEC/EN 60947 oraz VDE 0660 część 102. Dodatkowo posiada dopuszczenie do użytku na statkach i jest przystosowany do ochrony silników EEx (z wykonaniem przeciwwybuchowym). Zabezpieczenie przed dotknięciem palcem zgodne z EN50274 przy pionowym uruchamianiu od przodu.

Zastosowanie

Przekaźnik przeciążeniowy ZB32-4 znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona termiczna silników elektrycznych, zarówno w standardowych instalacjach, jak i w środowiskach o specjalnych wymaganiach. Może być stosowany w układach nowych oraz modernizowanych.

• Ochrona silników asynchronicznych w maszynach przemysłowych (pompy, wentylatory, sprężarki) – bezpośredni montaż na styczniku DILM17…DILM38.
• Zabezpieczanie silników w strefach zagrożonych wybuchem (EEx) – przekaźnik spełnia wymagania dla urządzeń przeciwwybuchowych.
• Instalacje na jednostkach pływających (statki, platformy) – dopuszczenie okrętowe gwarantuje odporność na wibracje i trudne warunki środowiskowe.
• Budowa szaf sterowniczych i rozdzielnic – indywidualne posadowienie na podstawie (jako osobny element) w połączeniu z przekaźnikami pomocniczymi lub stycznikami.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika przeciążeniowego powinien wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie montuje się bezpośrednio na styczniku (zaciski stycznika) lub indywidualnie na szynie TH35 z użyciem odpowiedniej podstawy (podstawa nie wchodzi w skład zestawu). Dokręcaj śruby momentem zgodnym z dokumentacją producenta. Przekrój przewodów dobieraj do prądu obciążenia oraz długości linii. Pamiętaj o właściwym ustawieniu zakresu prądu (2,4–4 A) zgodnie z tabliczką znamionową silnika.

FAQ

• Jaki jest zakres nastaw prądu przekaźnika ZB32-4? Zakres wynosi od 2,4 A do 4 A. Należy ustawić pokrętłem wartość równą prądowi znamionowemu chronionego silnika.
• Czy przekaźnik można zamontować bezpośrednio na styczniku bez dodatkowej podstawy? Tak, model ZB32-4 jest przystosowany do bezpośredniego mocowania na stycznikach DILM17–DILM38 (zaciski stycznika). Do montażu indywidualnego na szynie wymagana jest osobna podstawa.
• Czy przekaźnik reaguje na brak fazy? Tak, posiada wbudowaną funkcję wrażliwości na brak fazy. W przypadku zaniku jednej z faz silnik zostanie odłączony, co zapobiega pracy dwufazowej i uszkodzeniu uzwojeń.
