Przekaźnik przeciążeniowy dla DILM17-38, 16-24A, ZB32-24 DILM | 278453 Eaton

Opis i Kluczowe Cechy

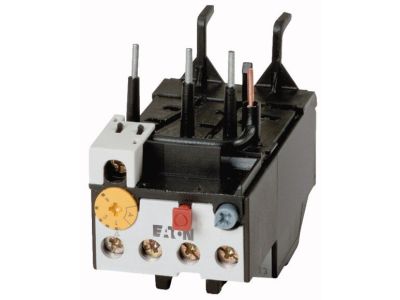

Przekaźnik przeciążeniowy Eaton ZB32-24 (numer katalogowy 278453) to zaawansowane urządzenie ochronne zaprojektowane z myślą o zapewnieniu najwyższego poziomu bezpieczeństwa dla silników elektrycznych w aplikacjach przemysłowych. Urządzenie operuje w zakresie nastaw prądowych od 16 do 24 Amperów, co pozwala na precyzyjne dopasowanie do charakterystyki pracy chronionej jednostki napędowej. Dzięki zastosowaniu mechanizmu wrażliwości na brak fazy, zgodnego z rygorystycznymi normami IEC/EN 60947 oraz VDE0660 T.102, przekaźnik skutecznie zapobiega uszkodzeniom termicznym uzwojeń w przypadku asymetrii zasilania lub zaniku jednej z faz.

• Zakres nastaw: 16-24A, umożliwiający optymalną ochronę silników o średniej mocy.
• Klasa wyzwolenia 10A: Gwarantuje szybką reakcję na przeciążenie, chroniąc izolację silnika przed przegrzaniem.
• Napięcie izolacji (Ui): Znamionowe napięcie izolacji wynoszące 690V pozwala na bezpieczną pracę w standardowych i wymagających sieciach przemysłowych.
• Stopień ochrony IP20: Zapewnia ochronę przed dostępem do części niebezpiecznych palcem, co podnosi bezpieczeństwo obsługi i konserwacji.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany pod kątem globalnych standardów bezpieczeństwa i niezawodności. Przekaźnik ZB32-24 spełnia wymagania normy EN50274 w zakresie zabezpieczenia przed dotknięciem palcem przy pionowym uruchamianiu od przodu, co jest kluczowe dla bezpieczeństwa personelu technicznego. Dodatkowo, urządzenie posiada certyfikację do użytku na statkach, co potwierdza jego wyjątkową odporność na trudne warunki środowiskowe, takie jak wibracje czy wilgoć. Co istotne dla branży chemicznej i petrochemicznej, przekaźnik nadaje się do ochrony silników pracujących w strefach zagrożonych wybuchem (EEx), spełniając wymogi dyrektyw ATEX.

Zastosowanie

Przekaźnik ZB32-24 jest dedykowany do współpracy ze stycznikami serii DILM w rozmiarach od DILM17 do DILM38. Dzięki swojej uniwersalności, znajduje zastosowanie w:

• Przemyśle ciężkim: Ochrona napędów pomp, wentylatorów i przenośników.
• Gospodarce morskiej: Instalacje na jednostkach pływających dzięki posiadanym dopuszczeniom morskim.
• Strefach Ex: Bezpieczna eksploatacja silników w środowiskach o podwyższonym ryzyku wybuchu.
• Automatyce budynkowej: Zabezpieczanie kluczowych systemów HVAC i zasilania.

Wskazówki Montażowe

Konstrukcja przekaźnika ZB32-24 umożliwia dwa główne sposoby instalacji, co znacząco zwiększa elastyczność projektowania rozdzielnic. Pierwszą i najczęściej wybieraną metodą jest montaż bezpośredni na zaciskach wyjściowych stycznika (DILM17, DILM25, DILM32 lub DILM38), co pozwala na oszczędność miejsca na szynie DIN i skrócenie czasu okablowania. Alternatywnie, przy użyciu odpowiedniej podstawy, możliwy jest montaż indywidualny (posadowienie oddzielne). Podczas instalacji należy zwrócić uwagę na pionowe ustawienie urządzenia, aby zachować pełną zgodność z normą ochrony przed dotykiem. Zaciski śrubowe wymagają zastosowania odpowiedniego momentu dokręcania, aby zapewnić trwały styk elektryczny i uniknąć lokalnego przegrzewania się punktów połączeniowych.

FAQ

• Czy przekaźnik ZB32-24 może być stosowany z silnikami w strefach zagrożonych wybuchem? Tak, urządzenie jest certyfikowane do ochrony silników typu EEx.
• Z jakimi stycznikami współpracuje ten model? Jest dedykowany do styczników Eaton serii DILM o rozmiarach od 17A do 38A (DILM17, DILM25, DILM32, DILM38).
• Jaki jest stopień ochrony tego urządzenia? Przekaźnik posiada stopień ochrony IP20, co oznacza ochronę przed ciałami stałymi o średnicy powyżej 12,5 mm i brak ochrony przed wodą.
• Czy urządzenie reaguje na zanik fazy? Tak, przekaźnik posiada wbudowaną funkcję wrażliwości na brak fazy zgodnie z normą IEC/EN 60947.
