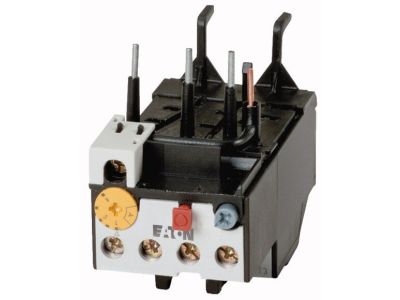

Przekaźnik przeciążeniowy dla DILM17-38, 1,6-2,4A, ZB32-2,4 | 278448 Eaton

Alternatywny kod produktu: ZB32-2,4

Opis i Kluczowe Cechy

Przekaźnik przeciążeniowy ZB32-2,4 (symbol 278448) przeznaczony do ochrony silników elektrycznych w układach ze stycznikami DILM17…DILM38. Zakres nastawczy prądu 1,6–2,4 A pozwala precyzyjnie dopasować zabezpieczenie do mocy silnika, minimalizując ryzyko zbędnych wyłączeń. Klasa wyzwolenia 10A gwarantuje szybkie zadziałanie w razie przeciążenia, chroniąc uzwojenia przed przegrzaniem. Napięcie izolacji Ui 690 V umożliwia pracę w instalacjach przemysłowych. Stopień ochrony IP20 oraz zabezpieczenie przed dotykiem palcem według EN50274 zapewniają bezpieczeństwo obsługi w rozdzielnicach.

• Zakres nastawczy 1,6–2,4 A: Precyzyjne ustawienie prądu wyzwalania pozwala idealnie dopasować ochronę do konkretnego silnika, eliminując zarówno zbędne wyłączenia, jak i ryzyko niedostatecznej ochrony.
• Klasa wyzwolenia 10A: Szybkie zadziałanie w przypadku przeciążeń termicznych – szczególnie ważne przy silnikach o długim rozruchu i przeciążeniach krótkotrwałych.
• Wrażliwość na brak fazy: Skutecznie chroni silnik przed pracą przy zaniku jednej fazy, zapobiegając przegrzaniu i uszkodzeniu uzwojeń.
• Napięcie izolacji Ui 690 V: Odpowiednie do instalacji o napięciu do 690 V AC – standard w przemyśle i infrastrukturze.
• Montaż bezpośredni na styczniki DILM17…DILM38 lub na podstawie: Elastyczność instalacji – oszczędność miejsca w szafie sterowniczej przy bezpośrednim sprzęgnięciu lub możliwość oddzielnego posadowienia z dedykowaną podstawą.

Zgodność z Normami

Przekaźnik spełnia wymagania norm IEC/EN 60947 oraz VDE 0660 T.102, potwierdzając przydatność do ochrony silników w zastosowaniach przemysłowych. Dodatkowo zabezpieczenie przed dotykiem palcem jest zgodne z EN50274 przy pionowym uruchamianiu od przodu. Urządzenie posiada dopuszczenie do użytku na statkach i jest przeznaczone na wszystkie rynki z certyfikacją CE.

Zastosowanie

Przekaźnik przeciążeniowy ZB32-2,4 stosuje się do ochrony silników trójfazowych przed przeciążeniem i zanikiem fazy. Idealnie sprawdza się w układach sterowania napędami, pompami, wentylatorami, sprężarkami oraz w automatyce budynkowej i przemysłowej.

• Ochrona silników asynchronicznych w rozdzielnicach sterowniczych (MCC).
• Współpraca ze stycznikami serii DILM17…DILM38 w kompaktowych zestawach rozruchowych.
• Stosowanie w aplikacjach wymagających klasy wyzwolenia 10A (np. silniki o długim rozruchu).
• Ochrona silników w warunkach morskich (dopuszczenie statkowe) oraz w strefach zagrożonych wybuchem (EEx).

Wskazówki Montażowe

Montaż przekaźnika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Urządzenie montuje się bezpośrednio na styczniku DILM17…DILM38 (sprzęgnięcie mechaniczne) lub na dedykowanej podstawie (mocowanie na szynę TH35/DIN – zgodnie z dokumentacją producenta). Przekrój przewodów należy dobrać do prądu znamionowego silnika, a moment dokręcania zacisków stosować według danych producenta. Po montażu sprawdzić działanie przycisku TEST i ręcznego resetu.

FAQ

• Jaki jest stopień ochrony przekaźnika ZB32-2,4? Stopień ochrony wynosi IP20 – urządzenie jest chronione przed ciałami stałymi o średnicy powyżej 12,5 mm, ale nie przed wilgocią. Przeznaczone do montażu w suchych rozdzielnicach.
• Czy przekaźnik reaguje na brak fazy? Tak, jest wrażliwy na brak fazy zgodnie z normami IEC/EN 60947, co zapewnia dodatkową ochronę silnika przed pracą przy zaniku jednej fazy.
• Czy można zamontować przekaźnik bezpośrednio na styczniku, czy wymaga podstawy? Umożliwia montaż bezpośredni na stycznikach DILM17…DILM38 (bezpośrednie sprzęgnięcie mechaniczne) lub indywidualne posadowienie z użyciem dedykowanej podstawy – wybór zależy od aranżacji szafy sterowniczej.
