Przekaźnik przeciążeniowy dla DILM17-38, 1-1,6A, ZB32-1,6 | 278447 Eaton

Alternatywny kod produktu: ZB32-1,6

Opis i Kluczowe Cechy

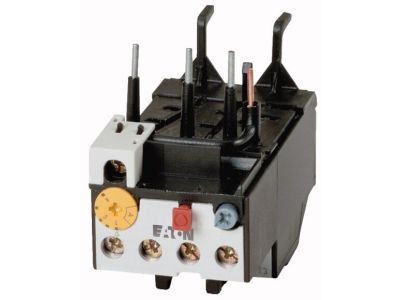

Przekaźnik przeciążeniowy ZB32-1,6 (symbol 278447) przeznaczony do współpracy ze stycznikami z serii DILM17–DILM38. Umożliwia ochronę silników przed przeciążeniem oraz zanikiem fazy. Zakres nastaw prądu 1–1,6 A zapewnia dopasowanie do małych odbiorników, a napięcie izolacji Ui 690 V gwarantuje bezpieczną pracę w instalacjach przemysłowych. Kompaktowa konstrukcja umożliwia montaż bezpośredni na styczniku lub na podstawie.

• Zakres nastaw prądu 1–1,6 A: Precyzyjna ochrona silników o małej mocy – eliminuje ryzyko uszkodzenia uzwojeń w wyniku długotrwałego przeciążenia.
• Wrażliwość na brak fazy: Natychmiastowe wyzwolenie w przypadku zaniku jednej z faz – zabezpiecza silnik przed niepełnofazową pracą i przegrzaniem.
• Klasa wyzwolenia 10A: Szybka reakcja (ok. 10 sekund przy 7,2× prądu nastawy) – idealna do ochrony standardowych silników asynchronicznych.
• Napięcie izolacji Ui 690 V: Wysoka wytrzymałość dielektryczna – bezpieczna praca w sieciach 400 V oraz w układach o podwyższonym napięciu.
• Stopień ochrony IP20 i zabezpieczenie przed dotknięciem palcem: Bezpieczny montaż w rozdzielnicach – zgodność z EN50274 przy pionowym uruchamianiu od przodu.

Zgodność z Normami

Przekaźnik spełnia wymagania norm IEC/EN 60947 oraz VDE 0660 T.102. Zabezpieczenie przed dotknięciem palcem zgodne z EN50274. Urządzenie posiada dopuszczenie do użytku na statkach oraz przystosowane jest do ochrony silników z grupy EEx. Certyfikat CE potwierdza zgodność z obowiązującymi dyrektywami.

Zastosowanie

Przekaźnik przeciążeniowy ZB32-1,6 znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona silników trójfazowych przed skutkami przeciążeń lub zaniku fazy. Sprawdzi się w obwodach sterowania i automatyki przemysłowej oraz w instalacjach okrętowych.

• Ochrona silników asynchronicznych małej mocy (wentylatory, pompy, sprężarki) w szafach sterowniczych.
• Współpraca ze stycznikami DILM17–DILM38 – tworzy kompletny układ rozruchowy i zabezpieczający.
• Instalacje w strefach zagrożonych wybuchem (silniki EEx) – przekaźnik jest dopuszczony do tego typu zastosowań.
• Systemy automatyki okrętowej – spełnia wymagania dla środowiska morskiego (dopuszczenie do użytku na statkach).

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel elektryczny z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Przekaźnik mocuje się bezpośrednio na styczniku (zaciski sprzęgające) lub na szynie TH35 (z zastosowaniem odpowiedniej podstawy). Zaciski przykręcane – moment dokręcania należy utrzymać zgodnie z dokumentacją producenta. Przekrój przewodów dobrać do obciążenia (zgodnie z zakresem prądowym 1–1,6 A). Przed uruchomieniem sprawdzić nastawę prądu oraz poprawność podłączenia obwodu głównego.

FAQ

• Czy przekaźnik ma podświetlenie lub diodę sygnalizacyjną? Nie, przekaźnik ZB32-1,6 nie posiada elementów podświetlających. Stan zadziałania można odczytać po mechanicznym wskaźniku wyzwolenia (w zależności od wersji).
• Jaki jest stopień ochrony przekaźnika? Stopień ochrony wynosi IP20. Oznacza to ochronę przed ciałami obcymi o średnicy powyżej 12,5 mm, ale nie przed wilgocią. Urządzenie należy montować w obudowie o wyższym IP, jeśli wymaga tego środowisko.
• Czy przekaźnik reaguje na brak fazy? Tak, posiada wbudowaną wrażliwość na brak fazy (zgodnie z IEC/EN 60947 i VDE 0660 T.102). W przypadku zaniku którejkolwiek z faz w obwodzie głównym następuje natychmiastowe wyzwolenie, chroniąc silnik przed pracą niepełnofazową.
