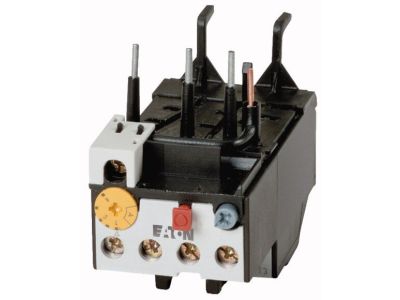

Przekaźnik przeciążeniowy dla DILM17-38, 0,1-0,16A, ZB32-0,16 | 278442 Eaton

Alternatywny kod produktu: ZB32-0,16

Opis i Kluczowe Cechy

Przekaźnik przeciążeniowy ZB32-0,16 (symbol 278442) przeznaczony do ochrony silników elektrycznych w zakresie prądów od 0,1 do 0,16 A. Urządzenie może być montowane bezpośrednio na stycznikach serii DILM17-DILM38 lub samodzielnie z użyciem podstawy. Dzięki klasie wyzwolenia 10A zapewnia szybką reakcję na przeciążenia, minimalizując ryzyko uszkodzenia silnika. Napięcie izolacji Ui 690V gwarantuje bezpieczną pracę w typowych instalacjach przemysłowych. Stopień ochrony IP20 oraz zabezpieczenie przed dotknięciem palcem (zgodne z EN50274) przy pionowym uruchamianiu od przodu zwiększają bezpieczeństwo obsługi.

• Zakres nastaw prądowych 0,1–0,16 A: Umożliwia precyzyjne dopasowanie do małych silników o niskim poborze prądu, zapewniając skuteczną ochronę przed przeciążeniem.
• Klasa wyzwolenia 10A: Gwarantuje szybkie zadziałanie w przypadku przeciążenia, co chroni uzwojenia silnika przed przegrzaniem.
• Napięcie izolacji Ui 690 V: Pozwala na stosowanie w obwodach o podwyższonym napięciu, zwiększając uniwersalność zastosowań.
• Wrażliwość na brak fazy: Chroni silnik przed pracą na dwóch fazach, co mogłoby prowadzić do uszkodzenia.
• Stopień ochrony IP20 i osłona palców: Bezpieczna obsługa w rozdzielnicach, minimalizuje ryzyko porażenia prądem podczas ręcznego resetowania.

Zgodność z Normami

Przekaźnik przeciążeniowy ZB32-0,16 spełnia wymagania norm IEC/EN 60947 oraz VDE0660 T.102. Posiada zabezpieczenie przed dotknięciem palcem zgodne z EN50274. Urządzenie dopuszczone jest do ochrony silników EEx (strefy zagrożone wybuchem) oraz posiada dopuszczenie do użytku na statkach. Oznaczenie CE potwierdza zgodność z obowiązującymi dyrektywami europejskimi.

Zastosowanie

Przekaźnik przeciążeniowy ZB32-0,16 znajduje zastosowanie w instalacjach przemysłowych i komercyjnych, gdzie wymagana jest niezawodna ochrona silników o małej mocy. Dzięki kompaktowej budowie i możliwości montażu bezpośrednio na styczniku idealnie sprawdza się w rozdzielnicach o ograniczonej przestrzeni.

• Ochrona silników elektrycznych małej mocy (0,1–0,16 A) w maszynach produkcyjnych, pompach, wentylatorach.
• Stosowanie w strefach zagrożonych wybuchem (EEx) dzięki specjalnej konstrukcji.
• Zabezpieczenie napędów na statkach – posiada stosowne dopuszczenie.
• W systemach automatyki budynkowej i przemysłowej, gdzie wymagana jest szybka reakcja na przeciążenie i brak fazy.

Wskazówki Montażowe

Montaż przekaźnika przeciążeniowego ZB32-0,16 powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Urządzenie mocuje się na szynie TH35 (DIN) lub bezpośrednio na styczniku DILM17-DILM38 (zaciski sprężynowe). Dokręcanie zacisków należy wykonać momentem określonym w dokumentacji producenta. Przekrój przewodów dobrać odpowiednio do prądu obciążenia (zalecany 0,75–2,5 mm²). Po montażu sprawdzić poprawność nastawy prądowej oraz działanie mechanizmu wyzwalającego.

FAQ

• Czy przekaźnik przeciążeniowy ZB32-0,16 jest wyposażony w podświetlenie? Nie, jest to urządzenie ochronne bez elementów sygnalizacyjnych. Stan zadziałania można odczytać po położeniu przycisku reset/test.
• Jaki stopień ochrony ma ten przekaźnik? Stopień ochrony IP20 – chroni przed ciałami stałymi o średnicy powyżej 12 mm, nie zapewnia ochrony przed wodą. Przeznaczony do montażu w suchych pomieszczeniach wewnątrz rozdzielnic.
• Czy można go używać do ochrony silników jednofazowych? Przekaźnik jest zaprojektowany do ochrony silników trójfazowych z wrażliwością na brak fazy. Przy silnikach jednofazowych nie będzie wykrywał utraty fazy, ale nadal będzie reagował na przeciążenie. Zawsze należy sprawdzić zgodność z dokumentacją techniczną silnika.
