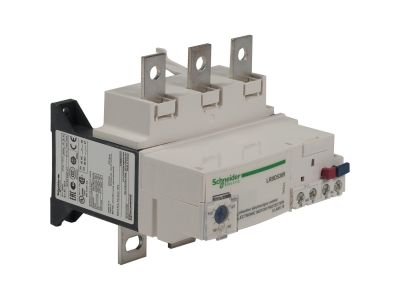

Przekaźnik przeciążeniowy 90-150A klasa 10A | LR9D5369 Schneider Electric

Opis i Kluczowe Cechy

Przekaźnik przeciążeniowy LR9D5369 firmy Schneider Electricder Electric to termiczne urządzenie zabezpieczające przeznaczone do ochrony silników elektrycznych. Działa w zakresie prądowym 90–150 A (klasa wyzwalania 10A), co pozwala na niezawodną kontrolę temperatury uzwojeń i szybkie wyłączenie w razie przeciążeń. Dzięki zastosowaniu elementu bimetalowego przekaźnik reaguje na wzrost prądu, chroniąc silnik przed uszkodzeniem. Szerokość modułu – zgodna z typową obudową styczników serii TeSys – ułatwia integrację w rozdzielnicy.

• Zakres nastaw 90–150 A: precyzyjne dopasowanie do prądu znamionowego silnika – gwarantuje skuteczną ochronę bez zbędnych wyłączeń w normalnych warunkach pracy.
• Klasa wyzwalania 10A: optymalny czas zadziałania dla standardowych silników – zabezpiecza izolację przed przegrzaniem, nawet podczas rozruchu lub przeciążeń chwilowych.
• Ochrona przed przeciążeniem, utknięciem wirnika i zanikiem fazy: kompleksowe zabezpieczenie przed najczęstszymi przyczynami awarii napędów elektrycznych.
• Zasada bimetalowa (bez dodatkowego zasilania): niezależne działanie termiczne – nie wymaga zewnętrznego napięcia sterującego, co zwiększa niezawodność systemu.
• Styk pomocniczy (przełączny): umożliwia sygnalizację zadziałania i automatyczne odłączenie stycznika w obwodzie sterowania – prosta integracja z układem automatyki.

Zgodność z Normami

Przekaźnik LR9D5369 został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardem DIN, co potwierdza certyfikat CE. Gwarantuje to bezpieczeństwo użytkowania i zgodność z wymaganiami stawianymi aparaturze instalacyjnej w Unii Europejskiej.

Zastosowanie

Przekaźnik przeciążeniowy LR9D5369 znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona silników asynchronicznych – szczególnie w obwodach o prądzie znamionowym do 150 A. Sprawdza się w przemyśle, instalacjach komercyjnych i rolnictwie.

• Ochrona silników sprężarek, pomp, wentylatorów i taśmociągów przed przeciążeniem termicznym.
• Zabezpieczenie napędów w maszynach produkcyjnych przed utknięciem wirnika lub zanikiem fazy.
• Współpraca ze stycznikami serii TeSys – tworzenie kompaktowych zestawów rozruchowych (stycznik + przekaźnik przeciążeniowy).
• Automatyka budynkowa i przemysłowa – sygnalizacja stanu przeciążenia oraz wyłączenie awaryjne w układach sterowania PLC.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika przeciążeniowego może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zasilania. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Moment dokręcania śrub zacisków oraz przekrój przewodów należy dobrać zgodnie z dokumentacją techniczną producenta i obowiązującymi przepisami (m.in. PN-IEC 60364). Przekaźnik należy nastawić na prąd znamionowy zabezpieczanego silnika – pokrętłem na obudowie.

FAQ

• Czy przekaźnik LR9D5369 wymaga zasilania pomocniczego? Nie, przekaźnik działa w oparciu o ciepło wydzielane na rezystorach grzejnych (bimetal). Obwód sterowania jest niezależny – styk pomocniczy przełączany jest siłą mechaniczną wyzwolenia.
• Jaki jest stopień ochrony obudowy przekaźnika? Producent nie podaje w dokumentacji konkretnego stopnia IP dla samego przekaźnika. W typowej instalacji na szynie DIN w rozdzielnicy należy przyjąć ochronę IP20 (zgodnie z wymaganiami dla aparatury modułowej zamkniętej w rozdzielnicy).
• Czy przekaźnik zabezpiecza przed zwarciem? Nie, przekaźnik przeciążeniowy chroni wyłącznie przed przeciążeniem, utknięciem wirnika i zanikiem fazy. Zabezpieczenie zwarciowe musi być zapewnione przez odpowiednio dobrany wyłącznik nadprądowy lub bezpiecznik w obwodzie głównym.
