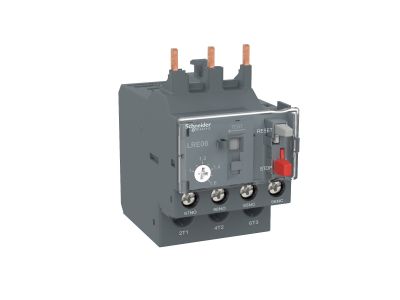

Przekaźnik termiczny, EasyPact TVS, 9-13A, klasa 10A | LRE16 Schneider Electric

Opis i Kluczowe Cechy

Przekaźnik termiczny EasyPact TVS LRE16 o zakresie nastawy prądowej 9–13 A i klasie wyzwalania 10A to urządzenie zabezpieczające silniki elektryczne przed skutkami przeciążeń, utknięcia wirnika oraz zaniku jednej z faz. Dzięki działaniu opartemu na elemencie bimetalicznym przekaźnik reaguje na rzeczywisty przepływ prądu w obwodzie, co umożliwia precyzyjną ochronę termiczną uzwojeń silnika bez potrzeby stosowania dodatkowych czujników.

• Zakres nastawy prądowej 9–13 A: Umożliwia dopasowanie do prądu znamionowego silnika w typowych zastosowaniach przemysłowych, zapewniając selektywną ochronę przed przeciążeniem.
• Klasa wyzwalania 10A: Charakterystyka czasowo-prądowa zapewnia odpowiednio szybkie zadziałanie przy przeciążeniach, chroniąc izolację silnika przed przegrzaniem w warunkach normalnego rozruchu.
• Ochrona przed zanikiem fazy: Wbudowany mechanizm detekcji asymetrii prądu wyłącza obwód w przypadku utraty jednej z faz, zapobiegając pracy dwufazowej i uszkodzeniu silnika.
• Kompaktowa konstrukcja na szynę DIN: Ułatwia montaż w rozdzielnicach i szafach sterowniczych, oszczędzając miejsce w szafie.

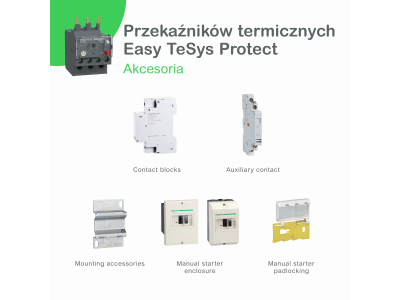

• Współpraca ze stycznikami i przekaźnikami: Przekaźnik może być łączony z aparaturą łączeniową w układach sterowania silnikami, tworząc zintegrowane zestawy zabezpieczeniowo-sterujące.

Zgodność z Normami

Urządzenie spełnia wymagania odpowiednich norm międzynarodowych oraz posiada certyfikat CE, co potwierdza zgodność z obowiązującymi dyrektywami w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej. Przekaźnik termiczny LRE16 został zaprojektowany i wyprodukowany zgodnie z uznawanymi standardami branżowymi dla aparatury zabezpieczeniowej.

Zastosowanie

Przekaźnik termiczny LRE16 znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona silników elektrycznych przed przeciążeniem i utknięciem wirnika. Sprawdza się zarówno w nowych instalacjach, jak i przy modernizacji istniejących układów sterowania.

• Ochrona silników asynchronicznych w układach napędowych – wentylatory, pompy, sprężarki, przenośniki.
• Zabezpieczenie obwodów rozruchowych styczników i przekaźników w szafach sterowniczych maszyn.
• Element zestawu stycznikowo-przekaźnikowego w instalacjach przemysłowych i komercyjnych.
• Stosowany w rozdzielnicach głównych i podrozdzielnicach budynków użyteczności publicznej oraz obiektach produkcyjnych.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika termicznego LRE16 może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 w pozycji pionowej. Momenty dokręcania śrub zacisków oraz przekrój przewodów należy dobierać zgodnie z dokumentacją techniczną producenta i obowiązującymi normami (np. PN-EN 60947-5-1). Ustawienie zakresu prądowego (9–13 A) realizuje się pokrętłem na przedniej ściance – wartość należy dobrać do prądu znamionowego silnika pomniejszonego o ewentualne różnice temperaturowe otoczenia.

FAQ

• Jaki jest zakres nastawy prądowej przekaźnika LRE16? Zakres wynosi od 9 A do 13 A. Ustawienie dokonuje się płynnie za pomocą pokrętła na obudowie.
• Jaką ochronę zapewnia przekaźnik termiczny? Zabezpiecza silnik przed przeciążeniem (przedłużony przepływ prądu powyżej wartości znamionowej), utknięciem wirnika (zablokowanie wału) oraz zanikiem jednej z faz w układzie trójfazowym.
• Jaka jest charakterystyka wyzwalania klasy 10A? Klasa 10A oznacza, że dla prądu 7,2-krotności nastawy czas zadziałania wynosi od 4 do 10 sekund (w temperaturze otoczenia 20°C). Jest to charakterystyka odpowiednia do ochrony silników o normalnym rozruchu.
