Przekaźnik przeciążeniowy 80-104A klasa 10A | LRD4365 Schneider Electric

Opis i Kluczowe Cechy

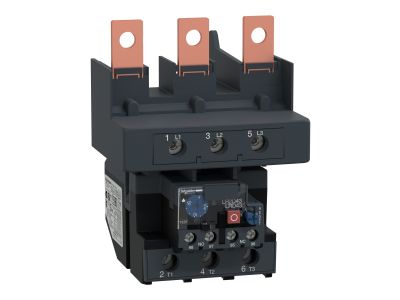

Przekaźnik przeciążeniowy cieplny TeSys LRD o numerze katalogowym LRD4365 to zaawansowane urządzenie zabezpieczające, zaprojektowane przez renomowanego producenta Schneider Electric. Urządzenie to charakteryzuje się szerokim zakresem nastawy prądowej od 80 A do 104 A, co pozwala na precyzyjne dopasowanie ochrony do parametrów znamionowych silnika elektrycznego. Jako przekaźnik różnicowy, zapewnia on nie tylko ochronę przed przeciążeniem, ale również reaguje na asymetrię faz, co jest kluczowe dla zachowania żywotności uzwojeń silnika.

• Klasa wyzwalania 10A: Gwarantuje szybką reakcję urządzenia w przypadku wystąpienia przeciążenia, chroniąc silnik przed przegrzaniem przy rozruchu trwającym do 10 sekund.
• Wysokie napięcie izolacji: Znamionowe napięcie izolacji [Ui] wynosi aż 1000 V dla obwodów zasilających zgodnie z normą IEC 60947-4-1, co świadczy o wyjątkowej wytrzymałości dielektrycznej urządzenia.
• Wszechstronność sieci: Przekaźnik jest przystosowany do pracy zarówno w sieciach prądu przemiennego (AC), jak i prądu stałego (DC).
• Zaciski śrubowe: Solidne złącza śrubowe zapewniają trwały styk elektryczny i odporność na wibracje, co jest niezbędne w trudnych warunkach przemysłowych.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania międzynarodowych standardów bezpieczeństwa i jakości. Zgodność z normą IEC 60947-4-1 potwierdza jego przydatność do profesjonalnych zastosowań w aparaturze niskiego napięcia. Ponadto, przekaźnik posiada certyfikację UL oraz CSA (z napięciem znamionowym izolacji 600 V), co umożliwia jego stosowanie w maszynach eksportowanych na rynki północnoamerykańskie. Urządzenie zostało zaprojektowane z myślą o pełnej kompatybilności z dedykowanymi stycznikami serii TeSys, takimi jak modele LC1D115 oraz LC1D150.

Zastosowanie

Głównym przeznaczeniem przekaźnika LRD4365 jest kompleksowe zabezpieczenie silników elektrycznych przed skutkami przeciążeń termicznych oraz zanikiem fazy. Dzięki swojej charakterystyce, znajduje on zastosowanie w:

• Ciężkim przemyśle maszynowym przy obsłudze dużych jednostek napędowych.
• Systemach wentylacji i klimatyzacji o dużej mocy.
• Układach pompowych i kompresorach, gdzie stabilność pracy silnika jest krytyczna dla procesu technologicznego.
• Szafach sterowniczych wymagających niezawodnej aparatury modułowej o wysokich parametrach izolacyjnych.

Wskazówki Montażowe

Montaż przekaźnika LRD4365 powinien być przeprowadzony przez wykwalifikowany personel. Urządzenie jest przeznaczone do bezpośredniego montażu pod kompatybilnym stycznikiem (LC1D115 lub LC1D150), co pozwala na oszczędność miejsca w rozdzielnicy i skrócenie czasu okablowania. Podczas instalacji należy zwrócić szczególną uwagę na moment dokręcania zacisków śrubowych, aby uniknąć przegrzewania się punktów styku. Po montażu konieczne jest ustawienie tarczy nastawczej na wartość odpowiadającą prądowi znamionowemu silnika (In) oraz przetestowanie mechanizmu wyzwalającego za pomocą przycisku TEST.

FAQ

• Czy przekaźnik LRD4365 posiada funkcję automatycznego resetu? Tak, seria TeSys LRD umożliwia wybór między resetem ręcznym a automatycznym, co pozwala na dostosowanie trybu pracy do wymagań danej aplikacji.
• Z jakimi stycznikami współpracuje ten model? Przekaźnik jest w pełni kompatybilny ze stycznikami Schneider Electric z serii TeSys D, konkretnie modelami LC1D115 oraz LC1D150.
• Co oznacza klasa 10A? Klasa 10A informuje, że przekaźnik wyzwoli w czasie krótszym niż 10 sekund przy prądzie równym 7,2-krotności prądu nastawczego, co jest standardem dla większości aplikacji silnikowych o normalnym rozruchu.
