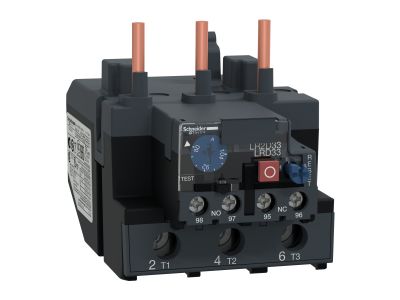

Przekaźnik przeciążeniowy 80-104A klasa 10A | LRD3365 Schneider Electric

Opis i Kluczowe Cechy

Przekaźnik przeciążeniowy cieplny TeSys LRD o numerze katalogowym LRD3365 to zaawansowane urządzenie zabezpieczające, zaprojektowane przez lidera branży – firmę Schneider Electric. Urządzenie dedykowane jest do ochrony silników elektrycznych przed przeciążeniami oraz zanikiem fazy. Zakres nastawy prądowej wynoszący od 80 do 104 Amperów pozwala na precyzyjne dopasowanie parametrów ochrony do charakterystyki pracy napędu. Przekaźnik charakteryzuje się klasą wyzwalania 10A, co oznacza, że zapewnia szybką reakcję w przypadku wystąpienia stanów nieustalonych, chroniąc uzwojenia silnika przed przegrzaniem.

• Wysokie napięcie izolacji: Znamionowe napięcie izolacji [Ui] wynosi aż 1000 V dla obwodów zasilających zgodnie z normą IEC 60947-4-1, co gwarantuje najwyższy poziom bezpieczeństwa w wymagających instalacjach przemysłowych.
• Wszechstronność sieci: Urządzenie jest przystosowane do pracy zarówno w sieciach prądu przemiennego (AC), jak i prądu stałego (DC).
• Zaciski skrzynkowe: Solidne zaciski skrzynkowe zapewniają pewny styk elektryczny i minimalizują ryzyko poluzowania się przewodów pod wpływem drgań.
• Różnicowa ochrona: Jako przekaźnik różnicowy, LRD3365 skutecznie wykrywa asymetrię obciążenia, co jest kluczowe dla ochrony silników trójfazowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami międzynarodowymi, co potwierdza jego niezawodność w aplikacjach krytycznych. Przekaźnik spełnia wymagania normy IEC 60947-4-1 w zakresie aparatury niskonapięciowej. Posiada również certyfikację CSA oraz UL (Underwriters Laboratories), gdzie znamionowe napięcie izolacji obwodu zasilającego zostało określone na poziomie 600 V. Dzięki temu urządzenie może być stosowane w projektach realizowanych na rynki globalne, w tym w Ameryce Północnej.

Zastosowanie

Głównym zastosowaniem przekaźnika TeSys LRD3365 jest bezpośrednie zabezpieczenie silników elektrycznych w układach napędowych. Jest on w pełni kompatybilny ze stycznikami serii TeSys D, a konkretnie z modelami LC1D80 oraz LC1D95. Dzięki swojej konstrukcji może być montowany bezpośrednio pod stycznikiem, co pozwala na oszczędność miejsca w szafie sterowniczej i skrócenie czasu prefabrykacji rozdzielnic. Znajduje zastosowanie w przemyśle ciężkim, systemach HVAC, przepompowniach oraz liniach produkcyjnych, gdzie wymagana jest wysoka dyspozycyjność maszyn.

Wskazówki Montażowe

Podczas instalacji przekaźnika LRD3365 należy zwrócić szczególną uwagę na następujące aspekty techniczne:

• Montaż: Urządzenie jest przystosowane do bezpośredniego montażu pod stycznikami LC1D80 i LC1D95 za pomocą dedykowanych końcówek przyłączeniowych.
• Nastawa prądu: Przed uruchomieniem należy ustawić pokrętło nastawcze na wartość odpowiadającą prądowi znamionowemu silnika (In) odczytanemu z tabliczki znamionowej.
• Moment dokręcania: Należy stosować odpowiedni moment dokręcania zacisków skrzynkowych, aby zapewnić trwałe połączenie i uniknąć przegrzewania się punktów styku.
• Tryb pracy: Użytkownik ma możliwość wyboru między ręcznym a automatycznym resetem po zadziałaniu zabezpieczenia, co pozwala na dostosowanie logiki sterowania do specyfiki procesu.

FAQ

• Czy przekaźnik LRD3365 chroni przed zwarciem? Nie, przekaźnik cieplny służy do ochrony przed przeciążeniem i zanikiem fazy. Do ochrony zwarciowej należy zastosować odpowiednie bezpieczniki lub wyłącznik magnetyczny.
• Z jakimi stycznikami współpracuje ten model? Model ten jest dedykowany do współpracy ze stycznikami Schneider Electric z serii TeSys D, konkretnie modelami LC1D80 oraz LC1D95.
• Co oznacza klasa 10A? Klasa 10A określa charakterystykę czasowo-prądową wyzwalania. Oznacza to, że przy prądzie równym 7,2-krotności prądu nastawionego, przekaźnik zadziała w czasie od 2 do 10 sekund.
