Przekaźnik przeciążeniowy 70-100A, Z5-100/FF225A Z5 | 139573 Eaton

Alternatywny kod produktu: Z5-100/FF225A

Opis i Kluczowe Cechy

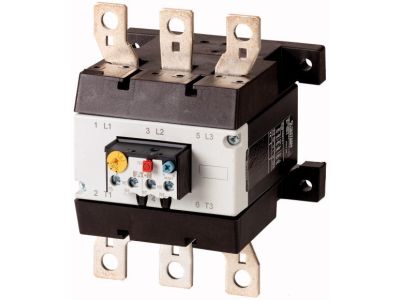

Przekaźnik przeciążeniowy Z5-100/FF225A (numer katalogowy 139573) to ochronny element silnikowy przeznaczony do bezpośredniego montażu w stycznikach o rozmiarze od DILM185A do DILM225A lub indywidualnego posadowienia. Zakres nastawczy prądu 70-100 A zapewnia skuteczną kontrolę przeciążeń w silnikach o wysokich poborach mocy, minimalizując ryzyko przegrzania. Klasa wyzwolenia 10A gwarantuje szybką reakcję w przypadku przeciążeń, a napięcie izolacji Ui 1000 V pozwala na bezpieczną pracę w instalacjach o wysokim napięciu roboczym.

• Zakres prądowy 70-100 A: Możliwość precyzyjnego dopasowania do znamionowego prądu chronionego silnika, co ogranicza niepotrzebne wyłączenia przy jednoczesnym zapewnieniu ochrony w warunkach przeciążenia.
• Klasa wyzwolenia 10A: Charakterystyka czasowo-prądowa umożliwiająca szybkie odłączenie obciążenia w przypadku przeciążeń, zgodnie z wymogami dla zabezpieczeń silników.
• Wrażliwość na brak fazy: Zabezpieczenie przed pracą silnika przy zaniku napięcia w jednej fazie, co zapobiega uszkodzeniu uzwojeń i nadmiernemu wzrostowi temperatury.
• Napięcie izolacji Ui 1000 V: Wysoka wytrzymałość dielektryczna umożliwiająca stosowanie w instalacjach o napięciu roboczym do 1000 V AC bez ryzyka przebicia.
• Zabezpieczenie przed dotknięciem zgodne z EN50274: Możliwość zastosowania dodatkowej pokrywy zacisków, co podnosi bezpieczeństwo personelu podczas eksploatacji w rozdzielnicach.

Zgodność z Normami

Przekaźnik przeciążeniowy spełnia wymagania norm IEC/EN 60947 oraz VDE 0660 część 102. Dodatkowo konstrukcja zapewnia ochronę przed dotknięciem zgodną z normą EN50274. Produkt posiada certyfikację CE i jest dopuszczony do obrotu na wszystkich rynkach europejskich.

Zastosowanie

Przekaźnik Z5-100/FF225A znajduje zastosowanie przede wszystkim w zabezpieczaniu silników elektrycznych przed przeciążeniem i zanikiem fazy w obwodach sterowania i zasilania. Sprawdza się w następujących scenariuszach:

• Ochrona silników w systemach automatyki budynkowej: Wentylatory, pompy, sprężarki – tam gdzie wymagana jest niezawodna i szybka reakcja na przeciążenia.
• Zabezpieczenie napędów przemysłowych: Maszyny produkcyjne, przenośniki, obrabiarki – zapobiega kosztownym przestojom i uszkodzeniom wirników.
• Współpraca ze stycznikami DILM185A–DILM225A: Bezpośredni montaż na styczniku pozwala na kompaktową zabudowę w rozdzielnicy, oszczędzając miejsce.
• Indywidualne posadowienie w szafie sterowniczej: Mocowanie na zaciski umożliwia samodzielną instalację przekaźnika w dowolnym miejscu obwodu ochronnego.

Wskazówki Montażowe

Montaż i konserwacja przekaźnika przeciążeniowego mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania. Urządzenie montuje się bezpośrednio na styczniku (DILM185A–DILM225A) lub indywidualnie – mocowanie na zaciski. Przekrój podłączanych przewodów należy dobrać zgodnie z wartością prądu znamionowego obwodu. Dokręcaj zaciski momentem podanym w dokumentacji producenta. Ze względu na stopień ochrony IP00 przekaźnik wymaga zabudowy w obudowie zapewniającej ochronę przed dotykiem (np. rozdzielnica z pokrywą). Dodatkowa pokrywa zacisków (zgodna z EN50274) zwiększa bezpieczeństwo i powinna być stosowana w miejscach dostępnych dla operatora.

FAQ

• Czy przekaźnik przeciążeniowy Z5-100/FF225A posiada podświetlenie lub sygnalizację zadziałania? W dostarczonych danych brak informacji o podświetleniu. Typowo przekaźniki przeciążeniowe nie wyposaża się w diody LED – sygnalizacja odbywa się poprzez zmianę położenia przycisku Test/Reset. Zalecamy sprawdzenie konkretnego egzemplarza w dokumentacji technicznej.
• Jaki jest stopień ochrony (IP) tego przekaźnika? Stopień ochrony wynosi IP00. Oznacza to, że urządzenie nie posiada osłony przed ciałami stałymi ani wilgocią – wymaga montażu w obudowie rozdzielnicy co najmniej o IP20 lub wyższym. Dodatkowa pokrywa zacisków (EN50274) zapewnia ochronę przed dotknięciem części pod napięciem.
• Jak rozumieć klasę wyzwolenia 10A i czy reaguje na zanik fazy? Klasa 10A oznacza, że w przypadku przeciążenia przekaźnik wyzwoli (rozłączy obwód) po czasie nie dłuższym niż 10 sekund przy 7,2-krotności prądu znamionowego. Jest to szybka charakterystyka odpowiednia dla silników o normalnym rozruchu. Tak, przekaźnik jest wrażliwy na brak fazy – automatycznie wyłączy silnik, gdy zaniknie napięcie w jednej z trzech faz.
