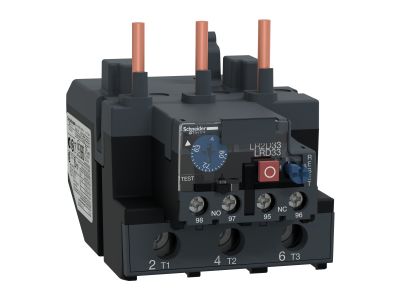

Przekaźnik przeciążeniowy 63-80A klasa 10A | LRD3363 Schneider Electric

Opis i Kluczowe Cechy

Przekaźnik przeciążeniowy cieplny TeSys LRD o numerze katalogowym LRD3363 to zaawansowane urządzenie zabezpieczające, zaprojektowane przez lidera branży – firmę Schneider Electric. Urządzenie to dedykowane jest do ochrony silników elektrycznych przed przeciążeniami oraz zanikiem fazy. Zakres nastawy prądowej wynoszący od 63 A do 80 A pozwala na precyzyjne dopasowanie parametrów ochrony do charakterystyki pracy konkretnej jednostki napędowej. Przekaźnik charakteryzuje się klasą wyzwalania 10A, co oznacza, że zapewnia szybką reakcję w przypadku wystąpienia stanów nieustalonych, chroniąc uzwojenia silnika przed przegrzaniem i trwałym uszkodzeniem.

• Wszechstronność sieci: Urządzenie jest przystosowane do pracy zarówno w sieciach prądu przemiennego (AC), jak i prądu stałego (DC).
• Wysoka izolacja: Znamionowe napięcie izolacji [Ui] wynosi aż 1000 V dla obwodów zasilających zgodnie z normą IEC 60947-4-1, co gwarantuje najwyższy poziom bezpieczeństwa operacyjnego.
• Kompaktowa budowa: Jako element serii TeSys LRD, przekaźnik idealnie integruje się ze stycznikami LC1D80 oraz LC1D95, tworząc spójny i niezawodny układ rozruchowy.
• Różnicowa charakterystyka: Funkcja różnicowa pozwala na wykrywanie asymetrii obciążenia, co jest kluczowe dla ochrony silników trójfazowych.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania międzynarodowych standardów bezpieczeństwa i jakości. Znamionowe napięcie izolacji zostało potwierdzone certyfikatami zgodnymi z IEC 60947-4-1 (1000 V) oraz normami północnoamerykańskimi CSA i UL (600 V). Dzięki temu przekaźnik LRD3363 może być stosowany w projektach realizowanych na rynki globalne, zapewniając pełną zgodność z lokalnymi przepisami dozoru technicznego.

Zastosowanie

Głównym zastosowaniem przekaźnika LRD3363 jest bezpośrednie zabezpieczenie silników w aplikacjach przemysłowych o dużym obciążeniu. Doskonale sprawdza się w sterowaniu napędami pomp, wentylatorów, przenośników taśmowych oraz maszyn obróbczych, gdzie wymagana jest wysoka niezawodność i ciągłość procesów technologicznych. Dzięki kompatybilności ze stycznikami TeSys D (LC1D80-D95), stanowi fundament bezpiecznych układów automatyki budynkowej i przemysłowej.

Wskazówki Montażowe

Montaż przekaźnika LRD3363 powinien być przeprowadzony przez wykwalifikowany personel. Urządzenie montuje się bezpośrednio pod stycznikiem (LC1D80 lub LC1D95) za pomocą dedykowanych zacisków śrubowych, co zapewnia trwałe i stabilne połączenie elektryczne. Należy zwrócić szczególną uwagę na moment dokręcania śrub zaciskowych, aby uniknąć nadmiernej rezystancji zestyku. Po zamontowaniu należy ustawić tarczę nastawczą na wartość prądu znamionowego silnika (In). Przekaźnik oferuje możliwość wyboru trybu resetowania: ręcznego lub automatycznego, co pozwala na dostosowanie logiki pracy układu do wymagań bezpieczeństwa danej instalacji.

FAQ

• Czy przekaźnik LRD3363 chroni przed zwarciami? Nie, przekaźnik cieplny służy do ochrony przed przeciążeniem i zanikiem fazy. Do ochrony zwarciowej należy zastosować odpowiednie bezpieczniki lub wyłączniki magnetyczne.
• Z jakimi stycznikami współpracuje ten model? Model LRD3363 jest w pełni kompatybilny ze stycznikami Schneider Electric z serii TeSys D, konkretnie modelami LC1D80 oraz LC1D95.
• Co oznacza klasa 10A? Klasa 10A określa czas wyzwalania przekaźnika – gwarantuje ona, że przy prądzie równym 7,2-krotności prądu nastawczego, urządzenie zadziała w czasie od 2 do 10 sekund, co jest standardem dla większości typowych aplikacji silnikowych.
