Przekaźnik przeciążeniowy 60-100A klasa 20 | LR9D5567 Schneider Electric

Opis i Kluczowe Cechy

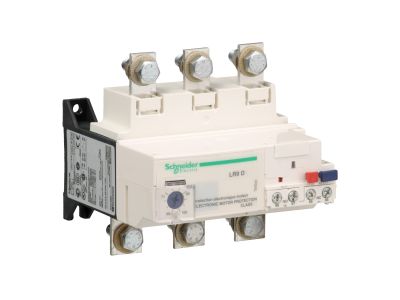

Przekaźnik przeciążeniowy TeSys D LR9D5567 to zaawansowane elektroniczne urządzenie zabezpieczające silniki prądu przemiennego w zakresie 60-100 A. Dzięki klasie 20 zapewnia opóźnione wyzwalanie (do 20 s przy 7,2×I_r), co chroni silniki przed przeciążeniem bez zbędnych przerw w pracy. Urządzenie wyposażono w funkcję sygnalizacji alarmu, umożliwiającą szybką diagnostykę. Przeznaczone do współpracy ze stycznikami TeSys LC1D115, LC1D150 oraz wyłącznikami NSX.

• Zakres regulacji 60–100 A: precyzyjne dopasowanie zabezpieczenia do prądu znamionowego silnika, eliminacja ryzyka przewymiarowania lub zbyt czułej ochrony.
• Klasa 20: gwarantowana charakterystyka czasowo-prądowa, która umożliwia pracę silnika podczas krótkotrwałych przeciążeń rozruchowych, jednocześnie zapewniając ochronę przed długotrwałym wzrostem obciążenia.
• Funkcja sygnalizacji alarmu: natychmiastowa informacja o zadziałaniu zabezpieczenia, co skraca czas diagnostyki i przestojów w instalacjach przemysłowych.
• Napięcie izolacji Ui = 1000 V (IEC 60947-4-1): wysoki margines bezpieczeństwa elektrycznego, pozwalający na stosowanie w sieciach o podwyższonym napięciu znamionowym.
• Kompatybilność z aparaturą TeSys i NSX: łatwa integracja z układami sterowania i rozdzielnicami – montaż bezpośredni na stycznikach LC1D115/LC1D150 lub współpraca z wyłącznikami NSX.

Zgodność z Normami

Przekaźnik LR9D5567 został zaprojektowany zgodnie z normą IEC 60947-4-1 (obwód zasilający), a także spełnia wymagania standardów CSA i UL przy napięciu 600 V. Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami Unii Europejskiej. Stosowanie urządzeń spełniających te normy gwarantuje bezpieczną eksploatację w warunkach przemysłowych oraz zgodność z lokalnymi przepisami.

Zastosowanie

Przekaźnik przeciążeniowy LR9D5567 znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona silników asynchronicznych dużej mocy. Dzięki szerokiemu zakresowi regulacji i klasie 20 idealnie sprawdza się w aplikacjach o dużym momencie rozruchowym lub cyklach pracy z częstymi przeciążeniami.

• Ochrona silników w pompach, wentylatorach, sprężarkach i przenośnikach o poborze prądu 60–100 A.
• Zabezpieczenie przeciążeniowe w układach automatyki procesowej, gdzie istotne jest szybkie wykrycie i sygnalizacja zakłóceń.
• Współpraca ze stycznikami TeSys D (LC1D115, LC1D150) w rozdzielnicach głównych i sterowniczych.
• Integracja z wyłącznikami NSX w celu tworzenia kompletnych układów rozdzielczo-sterujących dla silników.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilania. Urządzenie przeznaczone jest do montażu na styczniku (bezpośrednie łączenie z LC1D115/LC1D150) lub jako samodzielny element na szynie DIN (zgodnie z dokumentacją producenta). Przewody łączeniowe należy dobrać odpowiednio do prądu znamionowego silnika. Momenty dokręcania oraz przekroje przewodów – zawsze zgodnie z instrukcją dostarczoną z przekaźnikiem.

FAQ

• Co oznacza klasa 20 w tym przekaźniku? Klasa 20 określa maksymalny czas zadziałania wynoszący 20 sekund przy 7,2-krotności prądu nastawy. Oznacza to, że przekaźnik pozwala na krótkotrwałe przeciążenia (np. podczas rozruchu), ale odcina zasilanie, gdy przeciążenie trwa zbyt długo, co chroni silnik przed przegrzaniem.
• Czy przekaźnik sygnalizuje alarm? Tak, urządzenie wyposażono w funkcję sygnalizacji alarmu – po zadziałaniu generuje ono sygnał, który można wykorzystać do sterowania zewnętrznymi wskaźnikami lub układem PLC.
• Jakie napięcie izolacji ma przekaźnik LR9D5567? Znamionowe napięcie izolacji (Ui) wynosi 1000 V według IEC 60947-4-1 lub 600 V według CSA i UL. Dzięki temu można go stosować w sieciach o napięciu do 1000 V AC.
