Przekaźnik przeciążeniowy 60-100A klasa 10 | LR9D5367 Schneider Electric

Opis i Kluczowe Cechy

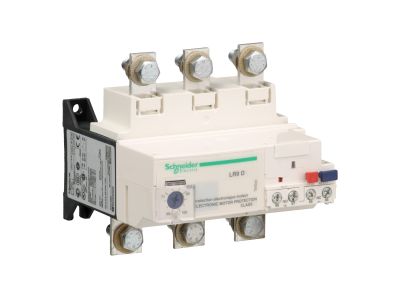

Elektroniczny przekaźnik przeciążeniowy gamy TeSys D, model LR9D5367, przeznaczony do zabezpieczania silników elektrycznych. Oferuje zakres nastawczy 60–100 A i klasę zadziałania 10, co zapewnia szybką ochronę przed przeciążeniem. Znamionowe napięcie izolacji wynosi 1000 V AC (IEC) / 600 V (CSA/UL), a wbudowana funkcja sygnalizacji alarmu umożliwia zdalne monitorowanie stanu.

• Zakres nastawczy 60–100 A: Precyzyjne dopasowanie do prądu znamionowego silnika – minimalizuje ryzyko niepotrzebnych wyłączeń, jednocześnie skutecznie chroniąc przed przeciążeniem.
• Klasa 10: Szybkie zadziałanie (max 10 s przy 7,2×Iset) zabezpiecza silnik przed przegrzaniem, a jednocześnie toleruje krótkotrwałe przeciążenia rozruchowe.
• Napięcie izolacji Ui 1000 V AC (IEC): Bezpieczna praca w instalacjach o podwyższonym napięciu, zgodna z międzynarodowymi normami.
• Funkcja sygnalizacji alarmu: Zdalne monitorowanie stanu przeciążenia – umożliwia szybką reakcję serwisu i ogranicza przestoje.
• Kompatybilność ze stycznikami LC1D115, LC1D150 i wyłącznikami NSX: Łatwa integracja z istniejącymi układami sterowania bez konieczności modyfikacji okablowania.

Zgodność z Normami

Przekaźnik LR9D5367 spełnia wymagania normy IEC 60947-4-1 (znamionowe napięcie izolacji 1000 V) oraz posiada certyfikację CSA i UL (600 V). Urządzenie oznaczone jest znakiem CE, co potwierdza zgodność z obowiązującymi dyrektywami europejskimi.

Zastosowanie

Przekaźnik przeciążeniowy TeSys D przeznaczony jest do zabezpieczania silników elektrycznych w układach sterowania i automatyki przemysłowej. Sprawdza się w aplikacjach wymagających niezawodnej ochrony termicznej z sygnalizacją stanu.

• Zabezpieczenie silników asynchronicznych w pompach, wentylatorach, sprężarkach i przenośnikach.
• Ochrona w układach rozruchu bezpośredniego oraz gwiazda-trójkąt we współpracy ze stycznikami TeSys D.
• Stosowanie w rozdzielnicach przemysłowych i szafach sterowniczych jako element zabezpieczenia przeciążeniowego z wyjściem alarmowym.
• Integracja z wyłącznikami NSX w systemach dystrybucji energii dla kompleksowej ochrony obwodów silnikowych.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika może być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przekroje przewodów dobierz do prądu obciążenia zgodnie z obowiązującymi normami. Moment dokręcania zacisków stosuj zgodnie z dokumentacją producenta.

FAQ

• Jakie napięcie izolacji ma przekaźnik LR9D5367? Znamionowe napięcie izolacji Ui wynosi 1000 V AC zgodnie z IEC 60947-4-1 oraz 600 V zgodnie z CSA i UL, co zapewnia bezpieczną pracę w różnych standardach.
• Z jakimi stycznikami współpracuje ten przekaźnik? Przekaźnik jest kompatybilny ze stycznikami TeSys D LC1D115 i LC1D150 oraz wyłącznikami NSX. Dzięki temu łatwo zintegrować go z istniejącymi układami sterowania.
• Co oznacza klasa 10 w przekaźniku przeciążeniowym? Klasa 10 określa charakterystykę czasowo-prądową – oznacza, że przekaźnik zadziała w czasie nie dłuższym niż 10 sekund przy prądzie równym 7,2-krotności prądu nastawczego (zgodnie z normą IEC 60947-4-1). Zapewnia to szybką ochronę silnika przed przeciążeniem.
