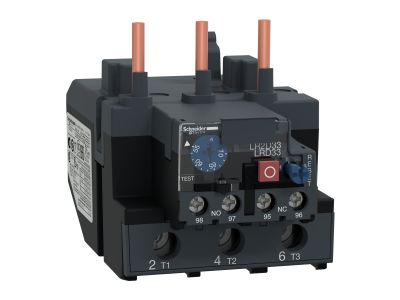

Przekaźnik przeciążeniowy 55-70A klasa 10A | LRD3361 Schneider Electric

Opis i Kluczowe Cechy

Przekaźnik przeciążeniowy Schneider Electric LRD3361 to zaawansowane urządzenie zabezpieczające z serii TeSys Deca, zaprojektowane z myślą o profesjonalnych układach sterowania silnikami. Urządzenie operuje w szerokim zakresie nastawy prądu od 55 A do 70 A, co pozwala na precyzyjne dopasowanie ochrony do parametrów znamionowych jednostki napędowej. Mechanizm działania opiera się na wykorzystaniu właściwości bimetalu, który pod wpływem ciepła generowanego przez przepływający prąd zmienia swoją formę, inicjując zadziałanie styków pomocniczych w przypadku przekroczenia bezpiecznych wartości.

• Klasa wyzwalania 10A: Gwarantuje szybką reakcję układu zabezpieczającego, chroniąc izolację silnika przed przegrzaniem w czasie krótszym niż krytyczny czas wytrzymałości cieplnej.
• Ochrona różnicowa: Urządzenie monitoruje asymetrię obciążenia i skutecznie chroni silnik przed skutkami zaniku jednej z faz zasilających.
• Zintegrowane styki pomocnicze: Wyposażenie w styki 1NO + 1NC umożliwia łatwą integrację z obwodami sterowania i sygnalizacji awarii.
• Kompensacja temperatury: Mechanizm bimetaliczny został zaprojektowany tak, aby zachować powtarzalność parametrów wyzwalania niezależnie od temperatury otoczenia w szafie sterowniczej.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co zapewnia bezpieczeństwo użytkowania w wymagających środowiskach przemysłowych. Przekaźnik LRD3361 spełnia wymagania normy IEC 60947-4-1 dotyczącej aparatury niskonapięciowej, a także posiada certyfikację UL oraz CSA. Stopień ochrony obudowy oraz zacisków jest zgodny ze standardami IP20, co minimalizuje ryzyko przypadkowego dotknięcia części pod napięciem przez personel techniczny.

Zastosowanie

Przekaźnik LRD3361 znajduje szerokie zastosowanie w przemyśle ciężkim, infrastrukturze budynkowej oraz systemach HVAC. Jest idealnym rozwiązaniem do zabezpieczania silników trójfazowych o dużej mocy, gdzie wymagana jest niezawodność i ciągłość procesów technologicznych. Doskonale sprawdza się w układach napędowych pomp, wentylatorów, przenośników taśmowych oraz sprężarek, chroniąc je przed skutkami utknięcia wirnika, przeciążenia mechanicznego oraz niestabilności sieci zasilającej.

Wskazówki Montażowe

Montaż przekaźnika LRD3361 jest intuicyjny i pozwala na oszczędność miejsca w rozdzielnicy. Urządzenie jest przeznaczone do bezpośredniego montażu pod stycznikami z serii TeSys D (modele LC1D80 do LC1D95), co tworzy zwartą i estetyczną strukturę rozruchową. Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania: Zaciski śrubowe wymagają użycia odpowiedniego momentu siły, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych.
• Nastawę prądową: Przed uruchomieniem należy precyzyjnie ustawić pokrętło na wartość odpowiadającą prądowi znamionowemu silnika (In) odczytanemu z tabliczki znamionowej.
• Wybór trybu resetu: Użytkownik ma możliwość wyboru między resetem ręcznym a automatycznym, co pozwala na dostosowanie logiki pracy układu do specyfiki danej aplikacji.

FAQ

1. Czy przekaźnik LRD3361 chroni przed zwarciem?
Nie, przekaźnik przeciążeniowy służy do ochrony przed przeciążeniem i zanikiem fazy. Do ochrony zwarciowej należy zastosować odpowiednie bezpieczniki lub wyłącznik nadprądowy o charakterystyce dostosowanej do rozruchu silnika.

2. Co oznacza klasa wyzwalania 10A?
Klasa 10A definiuje czas zadziałania przekaźnika przy prądzie równym 7,2-krotności prądu nastawionego. W tej klasie wyzwolenie następuje w czasie od 2 do 10 sekund, co jest standardem dla większości typowych aplikacji silnikowych.

3. Czy urządzenie można zamontować samodzielnie na szynie DIN?
Tak, przy użyciu dedykowanego bloku zaciskowego (akcesorium montażowe), przekaźnik LRD3361 może być zamontowany niezależnie od stycznika na standardowej szynie DIN 35 mm.
