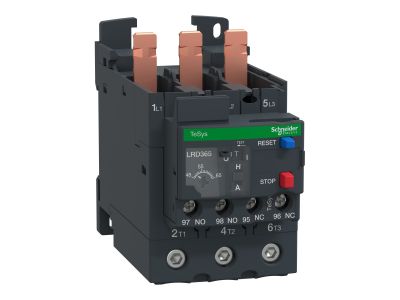

Przekaźnik przeciążeniowy 48-65A klasa 10A, TeSys K, D | LRD365 Schneider Electric

Opis i Kluczowe Cechy

Przekaźnik przeciążeniowy Schneider Electric z serii TeSys D, o numerze katalogowym LRD365, to zaawansowane urządzenie zabezpieczające zaprojektowane do ochrony silników elektrycznych. Zakres nastawy prądu wyzwalania wynoszący od 48 do 65 A pozwala na precyzyjne dopasowanie ochrony do parametrów znamionowych jednostki napędowej. Urządzenie pracuje w klasie wyzwalania 10A, co gwarantuje zadziałanie w czasie krótszym niż 10 sekund przy prądzie równym 7,2-krotności prądu nastawczego, zapewniając optymalny balans między ochroną a ciągłością pracy przy rozruchu.

• Ochrona bimetalowa: Wykorzystuje zjawisko odkształcania się bimetalu pod wpływem ciepła generowanego przez przepływający prąd, co pozwala na pośrednie monitorowanie temperatury uzwojeń silnika.
• Wielofunkcyjność zabezpieczeń: Skutecznie chroni przed przeciążeniem termicznym, utknięciem wirnika oraz niebezpiecznym zjawiskiem zaniku jednej z faz.
• Styki pomocnicze: Zintegrowane styki 1NO + 1NC umożliwiają łatwą integrację z układami sterowania i sygnalizację stanu awarii.
• Kompensacja temperatury: Mechanizm zapewnia stabilność nastaw niezależnie od temperatury otoczenia w szafie sterowniczej.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w wymagających środowiskach przemysłowych. Przekaźnik LRD365 spełnia wymagania normy IEC 60947-4-1 dotyczącą aparatury niskonapięciowej, styczników i rozruszników silnikowych. Posiada certyfikację CE oraz UL/CSA, co pozwala na jego stosowanie w aplikacjach eksportowych na rynki globalne. Stopień ochrony obudowy zapewnia bezpieczeństwo obsługi i odporność na wnikanie zanieczyszczeń zgodnie ze standardami IP20.

Zastosowanie

Przekaźnik LRD365 znajduje szerokie zastosowanie w przemyśle i infrastrukturze, wszędzie tam, gdzie kluczowe jest zabezpieczenie silników trójfazowych o mocy dopasowanej do zakresu 48-65 A. Jest idealnym rozwiązaniem dla:

• Systemów pomp i wentylatorów w układach HVAC.
• Linii produkcyjnych i przenośników taśmowych narażonych na przeciążenia mechaniczne.
• Kompresorów i urządzeń chłodniczych.
• Maszyn obróbczych, gdzie występuje ryzyko utknięcia narzędzia.

Wskazówki Montażowe

Montaż przekaźnika LRD365 jest intuicyjny i szybki dzięki bezpośredniemu połączeniu ze stycznikami z serii TeSys D (modele LC1D80 do LC1D95). Urządzenie można również zamontować samodzielnie na szynie DIN przy użyciu odpowiedniego bloku zaciskowego. Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania: Należy stosować odpowiedni moment siły przy dokręcaniu zacisków śrubowych, aby zapewnić trwały kontakt elektryczny i uniknąć przegrzewania się punktów styku.
• Nastawa prądu: Pokrętło nastawcze powinno być ustawione dokładnie na wartość prądu znamionowego silnika (In) odczytaną z tabliczki znamionowej.
• Tryb resetowania: Użytkownik ma możliwość wyboru między resetem ręcznym (Manual) a automatycznym (Auto), co pozwala na dostosowanie logiki pracy układu do specyfiki procesu.

FAQ

1. Czy przekaźnik LRD365 chroni przed zwarciem?
Nie, przekaźnik przeciążeniowy chroni przed skutkami długotrwałych przeciążeń i zaniku fazy. Do ochrony zwarciowej należy zastosować bezpieczniki lub wyłącznik magnetyczny.

2. Co oznacza klasa wyzwalania 10A?
Klasa 10A definiuje charakterystykę czasowo-prądową urządzenia. Oznacza to, że przy prądzie rozruchowym przekaźnik pozwoli na bezpieczny start silnika, ale rozłączy obwód w odpowiednim czasie, jeśli prąd nie spadnie do poziomu znamionowego.

3. Czy urządzenie reaguje na asymetrię obciążenia?
Tak, konstrukcja bimetalowa z mechanizmem różnicowym reaguje na zanik fazy oraz znaczną asymetrię prądów, co jest kluczowe dla ochrony silników klatkowych przed przegrzaniem.
