Przekaźnik przeciążeniowy 48-65A klasa 10A | LRD3359 Schneider Electric

Opis i Kluczowe Cechy

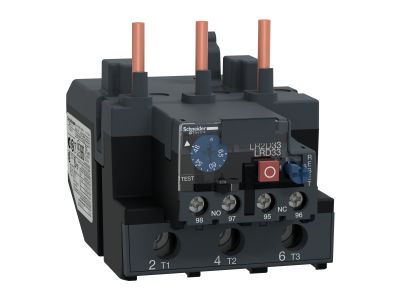

Przekaźnik przeciążeniowy Schneider Electric LRD3359 z serii TeSys LRD to zaawansowane urządzenie elektro-techniczne zaprojektowane w celu zapewnienia kompleksowej ochrony silników elektrycznych. Urządzenie charakteryzuje się zakresem nastawy prądu od 48 do 65 Amperów, co pozwala na precyzyjne dopasowanie do parametrów znamionowych chronionej jednostki. Jako przekaźnik różnicowy przeciążenia termicznego, LRD3359 monitoruje asymetrię obciążenia oraz zanik fazy, co jest kluczowe dla zachowania żywotności uzwojeń silnika.

• Klasa wyzwalania 10A: Gwarantuje szybką reakcję na przeciążenie, chroniąc silnik przed nadmiernym wzrostem temperatury przy zachowaniu stabilności podczas rozruchu.
• Wysokie napięcie izolacji: Znamionowe napięcie izolacji [Ui] wynosi aż 1000 V dla obwodów zasilających zgodnie z normą IEC 60947-4-1, co świadczy o wyjątkowej wytrzymałości dielektrycznej urządzenia.
• Wszechstronność sieci: Przekaźnik jest przystosowany do pracy zarówno w sieciach prądu przemiennego (AC), jak i prądu stałego (DC).
• Kompatybilność: Urządzenie zostało zaprojektowane do bezpośredniego montażu pod stycznikami TeSys Deca, w szczególności modelami LC1D80 oraz LC1D95.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania międzynarodowych standardów bezpieczeństwa i jakości. Znamionowe napięcie izolacji zostało potwierdzone certyfikacją IEC 60947-4-1 (1000 V) oraz północnoamerykańskimi standardami UL i CSA (600 V). Dzięki temu przekaźnik LRD3359 może być stosowany w projektach o zasięgu globalnym, spełniając lokalne wymogi techniczne i prawne w zakresie aparatury niskiego napięcia.

Zastosowanie

Głównym przeznaczeniem przekaźnika LRD3359 jest zabezpieczenie silników w aplikacjach przemysłowych, gdzie wymagana jest wysoka niezawodność i precyzja. Idealnie sprawdza się w układach napędowych pomp, wentylatorów, przenośników oraz maszyn obróbczych. Dzięki funkcji różnicowej, urządzenie skutecznie chroni przed skutkami awarii jednej z faz, co w systemach trójfazowych jest najczęstszą przyczyną uszkodzeń termicznych silnika.

Wskazówki Montażowe

Montaż przekaźnika LRD3359 powinien być przeprowadzony zgodnie z poniższymi wytycznymi, aby zapewnić optymalną pracę układu:

• Integracja ze stycznikiem: Przekaźnik montuje się bezpośrednio pod zaciskami mocy styczników LC1D80 lub LC1D95, co eliminuje konieczność stosowania dodatkowego okablowania między tymi elementami.
• Nastawa prądowa: Przed uruchomieniem należy ustawić pokrętło nastawcze na wartość odpowiadającą prądowi znamionowemu silnika (In) odczytanemu z tabliczki znamionowej.
• Moment dokręcania: Należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby uniknąć przegrzewania się styków przy wysokich prądach roboczych (do 65A).
• Wybór trybu resetu: Urządzenie umożliwia wybór między resetem ręcznym a automatycznym, co pozwala na dostosowanie logiki pracy systemu do wymagań bezpieczeństwa danej maszyny.

FAQ

1. Czy przekaźnik LRD3359 chroni przed zwarciem?
Nie, przekaźnik termiczny służy do ochrony przed przeciążeniem i zanikiem fazy. Do ochrony zwarciowej należy zastosować odpowiednie bezpieczniki lub wyłącznik magnetyczny.

2. Czy urządzenie może pracować z silnikami jednofazowymi?
Tak, jednak w przypadku silników jednofazowych należy połączyć tory prądowe szeregowo, aby zapewnić przepływ prądu przez wszystkie trzy bimetale przekaźnika, co zapobiegnie niepożądanemu wyzwalaniu różnicowemu.

3. Jaka jest różnica między klasą 10A a klasą 20?
Klasa 10A oznacza, że przekaźnik wyzwoli w czasie krótszym niż 10 sekund przy prądzie równym 7,2-krotności nastawy, co jest standardem dla większości typowych aplikacji silnikowych.
