Opis i Kluczowe Cechy

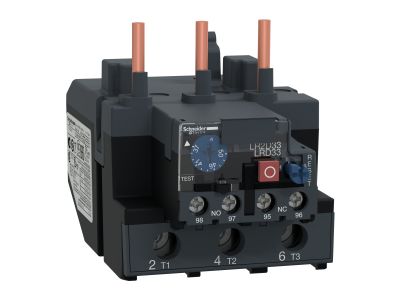

Przekaźnik przeciążeniowy Schneider Electric LRD3357 z serii TeSys D to zaawansowane urządzenie zabezpieczające, zaprojektowane do precyzyjnej ochrony silników elektrycznych. Urządzenie operuje w szerokim zakresie nastawy prądu od 37 A do 50 A, co pozwala na elastyczne dopasowanie do parametrów znamionowych chronionej maszyny. Jako przekaźnik klasy 10A, gwarantuje on zadziałanie w czasie poniżej 10 sekund przy prądzie równym 7,2-krotności prądu nastawczego, co jest optymalnym rozwiązaniem dla standardowych rozruchów silników.

Sercem urządzenia jest mechanizm bimetalowy, który wykorzystuje zjawisko rozszerzalności cieplnej metali pod wpływem przepływającego prądu. Gdy natężenie prądu przekroczy bezpieczny próg, nagrzewające się rezystory powodują odkształcenie bimetalu, co prowadzi do przełączenia zintegrowanych styków pomocniczych. Dzięki temu przekaźnik skutecznie chroni przed skutkami przeciążenia, utknięcia wirnika oraz niebezpiecznym zjawiskiem zaniku jednej z faz, które mogłoby doprowadzić do asymetrii obciążenia i trwałego uszkodzenia izolacji uzwojeń.

• Zakres nastawy: 37-50 A umożliwiający precyzyjną kalibrację pod konkretny silnik.
• Klasa wyzwalania 10A: Standardowa charakterystyka dla większości aplikacji przemysłowych.
• Mechanizm bimetalowy: Niezawodna, termiczna detekcja przeciążeń.
• Styki pomocnicze: Zintegrowane styki 1NO + 1NC do sygnalizacji błędu i sterowania cewką stycznika.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co zapewnia bezpieczeństwo użytkowania w wymagających środowiskach przemysłowych. Przekaźnik spełnia wymagania normy IEC 60947-4-1, dotyczącej aparatury niskonapięciowej, w szczególności styczników i rozruszników do silników. Posiada również certyfikację CE oraz spełnia dyrektywy RoHS, co potwierdza brak substancji szkodliwych w procesie produkcji.

Zastosowanie

Przekaźnik LRD3357 znajduje szerokie zastosowanie w systemach automatyki budynkowej i przemysłowej. Jest dedykowany do współpracy ze stycznikami z serii TeSys D, tworząc kompletne układy rozruchowe. Idealnie sprawdza się w zabezpieczaniu:

• Pomp i wentylatorów o mocy dopasowanej do zakresu 37-50 A.
• Przenośników taśmowych i linii produkcyjnych narażonych na przeciążenia mechaniczne.
• Kompresorów oraz innych maszyn wirujących pracujących w trybie ciągłym.
• Układów, gdzie kluczowa jest ochrona przed asymetrią zasilania i zanikiem fazy.

Wskazówki Montażowe

Montaż przekaźnika LRD3357 powinien być przeprowadzony przez wykwalifikowany personel. Urządzenie montuje się bezpośrednio pod stycznikiem TeSys D za pomocą zacisków śrubowych, co zapewnia sztywne i pewne połączenie elektryczne. Należy zwrócić szczególną uwagę na moment dokręcania śrub zaciskowych, aby uniknąć przegrzewania się styków na skutek zbyt dużego oporu przejścia. Po montażu konieczne jest ustawienie tarczy nastawczej na wartość prądu znamionowego silnika (In). Przekaźnik oferuje wybór między ręcznym a automatycznym trybem kasowania (reset), co pozwala na dostosowanie logiki pracy układu do wymagań bezpieczeństwa danej aplikacji.

FAQ

1. Czy przekaźnik LRD3357 chroni przed zwarciem?
Nie, przekaźnik przeciążeniowy chroni wyłącznie przed skutkami przeciążeń termicznych i zaniku fazy. Do ochrony zwarciowej należy zastosować odpowiednie bezpieczniki lub wyłączniki nadprądowe.

2. Co oznacza klasa 10A?
Klasa 10A określa charakterystykę czasowo-prądową urządzenia. Oznacza to, że przy prądzie rozruchowym równym 7,2x In, przekaźnik rozłączy obwód w czasie od 2 do 10 sekund.

3. Czy urządzenie można zamontować samodzielnie na szynie DIN?
Standardowo przekaźnik LRD3357 jest przeznaczony do bezpośredniego montażu pod stycznikiem. Do montażu samodzielnego na szynie DIN 35 mm wymagany jest dedykowany blok zaciskowy (adapter).
