Przekaźnik przeciążeniowy 37-50A klasa 10A | LRD350 Schneider Electric

Opis i Kluczowe Cechy

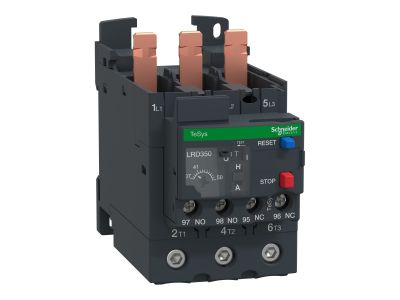

Przekaźnik przeciążeniowy cieplny TeSys LRD o numerze katalogowym LRD350 to zaawansowane urządzenie ochronne zaprojektowane przez lidera branży, firmę Schneider Electric. Jest to przekaźnik różnicowy przeciążenia termicznego, który stanowi kluczowy element układów sterowania silnikami elektrycznymi. Urządzenie charakteryzuje się zakresem nastawy prądowej od 37 do 50 Amperów, co pozwala na precyzyjne dopasowanie do prądu znamionowego chronionej jednostki napędowej. Dzięki zastosowaniu klasy wyzwalania 10A, przekaźnik gwarantuje skuteczną reakcję na przeciążenia w czasie krótszym niż 10 sekund przy prądzie równym 7,2-krotności prądu nastawczego, co jest optymalne dla standardowych aplikacji rozruchowych.

• Wszechstronność sieci: Urządzenie jest przystosowane do pracy zarówno w sieciach prądu przemiennego (AC), jak i prądu stałego (DC).
• Wysoka izolacja: Znamionowe napięcie izolacji [Ui] wynosi aż 690 V zgodnie z normą IEC 60947-4-1, co zapewnia bezpieczeństwo eksploatacji w wymagających warunkach przemysłowych.
• Zaciski skrzynkowe: Solidne zaciski skrzynkowe umożliwiają pewny montaż przewodów o dużych przekrojach, minimalizując ryzyko przegrzania punktów styku.
• Kompensacja temperatury: Mechanizm kompensacji temperatury otoczenia sprawia, że charakterystyka wyzwalania pozostaje stabilna niezależnie od warunków panujących wewnątrz rozdzielnicy.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z najwyższymi standardami bezpieczeństwa i jakości. Przekaźnik LRD350 spełnia rygorystyczne wymagania normy międzynarodowej IEC 60947-4-1, co potwierdza jego niezawodność w aplikacjach niskonapięciowych. Dodatkowo, urządzenie posiada certyfikację UL oraz CSA, gdzie znamionowe napięcie izolacji zostało określone na poziomie 600 V. Zgodność z tymi normami gwarantuje, że produkt może być stosowany w projektach realizowanych na rynki globalne, zapewniając pełną kompatybilność elektromagnetyczną i mechaniczną.

Zastosowanie

Głównym przeznaczeniem przekaźnika TeSys LRD350 jest kompleksowe zabezpieczenie silników elektrycznych przed skutkami przeciążeń oraz zanikiem fazy. Dzięki swojej konstrukcji, jest on w pełni kompatybilny z dedykowanymi stycznikami Schneider Electric z serii TeSys D, a konkretnie z modelami LC1D40A, LC1D50A oraz LC1D65A. Znajduje szerokie zastosowanie w przemyśle ciężkim, systemach HVAC, przepompowniach oraz liniach produkcyjnych, gdzie wymagana jest wysoka ciągłość pracy i ochrona kosztownych jednostek napędowych przed uszkodzeniem termicznym.

Wskazówki Montażowe

Montaż przekaźnika LRD350 jest intuicyjny dzięki systemowi bezpośredniego montażu pod stycznikiem, co pozwala na oszczędność miejsca na szynie DIN i skrócenie czasu okablowania. Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania: Należy stosować zalecany moment dokręcania zacisków skrzynkowych, aby zapewnić trwałe połączenie elektryczne i uniknąć zjawiska pełzania materiału.
• Nastawa prądowa: Przed uruchomieniem należy precyzyjnie ustawić tarczę nastawczą na wartość odpowiadającą prądowi znamionowemu silnika (In) odczytanemu z tabliczki znamionowej.
• Wybór trybu: Użytkownik ma możliwość wyboru między ręcznym a automatycznym resetem po zadziałaniu zabezpieczenia, co pozwala na dostosowanie logiki pracy układu do specyfiki procesu technologicznego.

FAQ

1. Czy przekaźnik LRD350 chroni przed zwarciami?
Nie, przekaźnik termiczny służy do ochrony przed przeciążeniami i zanikiem fazy. Do ochrony zwarciowej należy zastosować odpowiednie bezpieczniki lub wyłączniki magnetyczne.

2. Z jakimi stycznikami współpracuje ten model?
Model LRD350 jest dedykowany do współpracy ze stycznikami Schneider Electric TeSys D, w szczególności modelami LC1D40A, LC1D50A oraz LC1D65A.

3. Co oznacza klasa wyzwalania 10A?
Klasa 10A informuje, że przekaźnik wyłączy zasilanie w czasie od 2 do 10 sekund przy obciążeniu 7,2x prąd nastawczy, co jest standardem dla silników o normalnym rozruchu.
