Przekaźnik przeciążeniowy 25-40A klasa 20A, złącze EVK | LRD340L Schneider Electric

Opis i Kluczowe Cechy

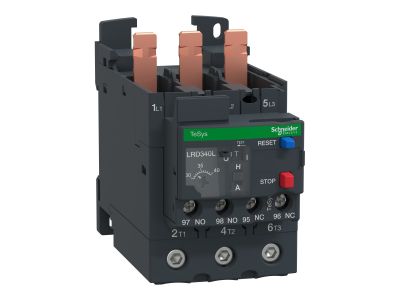

Przekaźnik przeciążeniowy cieplny TeSys LRD340L (symbol LRD340L) to zabezpieczenie termiczne silników elektrycznych, zaprojektowane do współpracy ze stycznikami serii TeSys D. Oferuje zakres nastaw prądu 25–40 A i klasę wyzwalania 20, co umożliwia ochronę silników o ciężkim rozruchu przed przegrzaniem i uszkodzeniem. Wyposażony w zaciski skrzynkowe EVK ułatwiające pewne podłączenie przewodów.

• Zakres nastaw prądu 25–40 A: Umożliwia precyzyjne dopasowanie do znamionowego prądu silnika, zapewniając skuteczną ochronę przeciążeniową w szerokim zakresie zastosowań.
• Klasa wyzwalania 20: Gwarantuje opóźnione zadziałanie podczas rozruchu (do 20 sekund przy 7,2 krotności prądu), co chroni silnik bez zbędnych wyłączeń przy bezpiecznych przeciążeniach.
• Praca w obwodach prądu przemiennego i stałego (AC/DC): Zwiększa uniwersalność zastosowań – przekaźnik może być używany zarówno w instalacjach przemysłowych AC, jak i w układach DC.
• Znamionowe napięcie izolacji [Ui]: 690 V zgodnie z IEC (600 V wg UL/CSA) – wysoka wytrzymałość dielektryczna pozwala na bezpieczną pracę w sieciach o podwyższonym napięciu.
• Kompatybilność z aparaturą TeSys D: Przeznaczony do bezpośredniego montażu i współpracy ze stycznikami LC1D40A, LC1D50A, LC1D65A, co upraszcza konfigurację układów sterowania silnika.

Zgodność z Normami

Przekaźnik LRD340L spełnia wymagania normy IEC 60947-4-1 (urządzenia sterownicze i zabezpieczeniowe do silników). Posiada certyfikację UL i CSA dla napięcia 600 V, a także oznaczenie CE potwierdzające zgodność z obowiązującymi dyrektywami europejskimi.

Zastosowanie

Przekaźnik przeciążeniowy TeSys LRD340L znajduje zastosowanie w instalacjach przemysłowych i budynkowych, gdzie wymagana jest niezawodna ochrona silników przed przeciążeniem termicznym. Dzięki szerokiemu zakresowi nastaw i klasie 20 sprawdza się w obwodach o dużym momencie rozruchowym.

• Zabezpieczenie silników asynchronicznych w maszynach produkcyjnych, pompach, sprężarkach i wentylatorach.
• Ochrona przeciążeniowa silników pracujących w obwodach prądu stałego (DC) – np. w układach napędów DC lub hamulcach.
• Współpraca ze stycznikami TeSys D (LC1D40A, LC1D50A, LC1D65A) w zestawach rozruchowych i sterowniczych.
• Stosowanie w centralach klimatyzacyjno-wentylacyjnych, przenośnikach taśmowych oraz urządzeniach dźwigowych.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika przeciążeniowego może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po upewnieniu się, że napięcie w obwodzie jest odłączone. Urządzenie montuje się bezpośrednio na styczniku lub na szynie DIN (zgodnie z zaleceniami producenta). Przekrój przewodów należy dobrać do spodziewanego obciążenia prądowego, a moment dokręcania zacisków skrzynkowych musi być zgodny z dokumentacją techniczną (zwykle 2,5 Nm). Przed pierwszym uruchomieniem sprawdzić nastawę prądu i działanie mechanizmu wyzwalającego.

FAQ

• Jaki zakres nastaw prądu ma przekaźnik LRD340L? Zakres nastaw wynosi 25–40 A, co pozwala na ochronę silników z prądem znamionowym w tym przedziale. Klasa wyzwalania to 20 (dla 7,2×Ith czas wyzwalania wynosi 10–20 s).
• Czy przekaźnik LRD340L może pracować w obwodach prądu stałego? Tak. Urządzenie jest przystosowane do pracy zarówno w sieciach prądu przemiennego (AC), jak i stałego (DC). W przypadku DC należy zwrócić uwagę na biegunowość i maksymalne napięcie zgodne z danymi katalogowymi.
• Z jakimi stycznikami jest kompatybilny? Przekaźnik LRD340L jest przeznaczony do współpracy ze stycznikami serii TeSys D o oznaczeniach LC1D40A, LC1D50A oraz LC1D65A. Montuje się go bezpośrednio na korpus stycznika za pomocą zintegrowanego zaczepu.
