Przekaźnik przeciążeniowy 23-32A klasa 20A | LRD332 Schneider Electric

Opis i Kluczowe Cechy

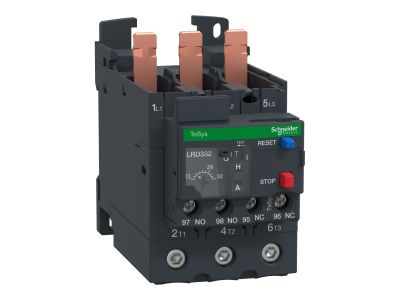

Przekaźnik przeciążeniowy Schneider Electric LRD332 to zaawansowane urządzenie zabezpieczające, zaprojektowane z myślą o ochronie silników elektrycznych przed skutkami przeciążeń oraz asymetrii zasilania. Urządzenie operuje w zakresie nastawy prądu od 23 A do 32 A, co pozwala na precyzyjne dopasowanie parametrów ochrony do charakterystyki znamionowej jednostki napędowej. Dzięki zastosowaniu klasy wyzwalania 20A, przekaźnik ten jest idealnym rozwiązaniem dla aplikacji o ciężkim rozruchu, gdzie wymagany jest dłuższy czas tolerancji na prąd rozruchowy bez ryzyka nieuzasadnionego zadziałania zabezpieczenia.

Zasada działania opiera się na wykorzystaniu właściwości bimetalu, który pod wpływem przepływającego prądu ulega nagrzaniu i odkształceniu. W momencie przekroczenia krytycznej temperatury, mechanizm powoduje przestawienie styku pomocniczego, co skutkuje przerwaniem obwodu sterowania i bezpiecznym odłączeniem zasilania. System ten oferuje kompleksową ochronę przed utknięciem silnika, przeciążeniem termicznym oraz zanikiem jednej z faz, co bezpośrednio przekłada się na wydłużenie żywotności izolacji uzwojeń.

• Zakres nastawy: 23-32 A umożliwia elastyczną konfigurację pod konkretny silnik.
• Klasa wyzwalania 20A: Zapewnia stabilną pracę przy wydłużonych cyklach rozruchowych.
• Ochrona różnicowa: Skuteczna detekcja zaniku fazy chroniąca przed asymetrią prądową.
• Wskaźnik zadziałania: Czytelna sygnalizacja stanu urządzenia ułatwia diagnostykę awarii.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje najwyższy poziom bezpieczeństwa w instalacjach przemysłowych. Przekaźnik LRD332 spełnia wymagania normy IEC 60947-4-1, dotyczącej aparatury niskonapięciowej, oraz normy IEC 60947-5-1 w zakresie elementów sterowniczych. Posiada certyfikację CE oraz UL, co potwierdza jego przydatność do pracy w wymagających środowiskach technicznych na całym świecie.

Zastosowanie

Przekaźnik Schneider Electric LRD332 znajduje szerokie zastosowanie w sektorze przemysłowym oraz automatyce budynkowej. Jest dedykowany do współpracy z odpowiednimi stycznikami z serii TeSys, tworząc kompletne układy rozruchowe. Idealnie sprawdza się w zabezpieczaniu:

• Pomp i wentylatorów o dużej bezwładności rozruchowej.
• Przenośników taśmowych i systemów transportu bliskiego.
• Kompresorów oraz maszyn obróbczych pracujących pod dużym obciążeniem.
• Systemów HVAC w obiektach komercyjnych.

Wskazówki Montażowe

Montaż przekaźnika LRD332 powinien być przeprowadzony przez wykwalifikowany personel techniczny. Urządzenie montuje się bezpośrednio pod stycznikiem lub na szynie DIN przy użyciu odpowiedniego adaptera. Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania: Należy stosować zalecany moment dokręcania zacisków śrubowych, aby uniknąć przegrzewania się styków i zapewnić trwałe połączenie elektryczne.
• Nastawa prądu: Pokrętło nastawcze powinno być ustawione dokładnie na wartość prądu znamionowego silnika (In) odczytaną z tabliczki znamionowej.
• Warunki otoczenia: Należy zapewnić odpowiednią wentylację w szafie sterowniczej, aby uniknąć błędnych wyzwoleń spowodowanych zbyt wysoką temperaturą zewnętrzną.

FAQ

1. Czy przekaźnik LRD332 chroni przed zwarciem?
Nie, przekaźnik przeciążeniowy bimetalowy służy do ochrony termicznej przed przeciążeniem i zanikiem fazy. Do ochrony przed zwarciem należy zastosować dodatkowe bezpieczniki lub wyłącznik nadprądowy.

2. Co oznacza klasa wyzwalania 20A?
Klasa 20A informuje, że przekaźnik dopuszcza rozruch silnika trwający do 20 sekund przy prądzie równym 7,2-krotności prądu nastawionego, co jest kluczowe przy maszynach o ciężkim rozruchu.

3. Czy urządzenie posiada funkcję automatycznego resetu?
Tak, przekaźniki serii LRD zazwyczaj oferują wybór między resetem ręcznym a automatycznym, co pozwala na dostosowanie trybu pracy do wymagań konkretnej aplikacji i procedur bezpieczeństwa.
