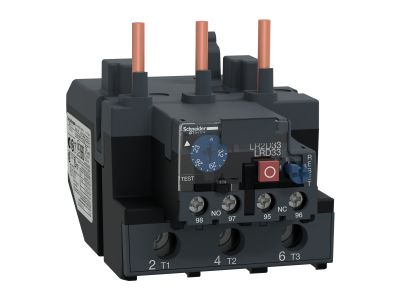

Przekaźnik przeciążeniowy 23-32A klasa 10A | LRD3353 Schneider Electric

Opis i Kluczowe Cechy

Przekaźnik przeciążeniowy LRD3353 z rodziny TeSys firmy Schneider Electricder Electric to termiczny przekaźnik różnicowy przeznaczony do ochrony silników elektrycznych. Urządzenie oferuje regulowany zakres prądowy 23–32 A i klasę wyzwalania 10A, co pozwala na precyzyjne dopasowanie do charakterystyki zabezpieczanego silnika. Dzięki znamionowemu napięciu izolacji 1000 V (IEC) oraz wszechstronnej kompatybilności ze stycznikami LC1D80 i LC1D95 zapewnia niezawodną pracę w instalacjach przemysłowych.

• Regulacja prądu 23–32 A: Umożliwia dokładne ustawienie progu zadziałania zabezpieczenia przeciążeniowego, chroniąc silnik przed przegrzaniem i uszkodzeniem uzwojeń.
• Klasa wyzwalania 10A: Gwarantuje szybką reakcję na przeciążenia (wyłączenie w czasie do 10 sekund przy 7,2× I_r), co minimalizuje ryzyko termicznego uszkodzenia silnika.
• Napięcie izolacji Ui = 1000 V AC (IEC) / 600 V (CSA/UL): Zapewnia wysoki poziom bezpieczeństwa elektrycznego oraz możliwość stosowania w obwodach o podwyższonym napięciu.
• Kompatybilność ze stycznikami LC1D80 i LC1D95: Ułatwia integrację w istniejących układach sterowania i rozdzielnicach, redukując czas montażu i koszty okablowania.
• Praca w sieciach AC i DC: Uniwersalność zastosowania – przekaźnik nadaje się zarówno do typowych obwodów prądu przemiennego, jak i stałego, co rozszerza zakres instalacji.

Zgodność z Normami

Przekaźnik LRD3353 spełnia wymagania normy IEC 60947-4-1 (dla obwodów zasilających), a także posiada certyfikację CSA i UL (600 V). Produkt oznaczony jest znakiem CE, co potwierdza zgodność z obowiązującymi dyrektywami Unii Europejskiej. Wszelkie parametry elektryczne deklarowane są zgodnie z dokumentacją techniczną producenta.

Zastosowanie

Przekaźnik przeciążeniowy LRD3353 jest dedykowany przede wszystkim do ochrony silników elektrycznych w instalacjach przemysłowych i komercyjnych. Sprawdza się w układach, gdzie wymagana jest niezawodna kontrola przeciążeń oraz szybkie odłączenie zasilania w razie awarii.

• Zabezpieczenie silników trójfazowych w pompach, wentylatorach, sprężarkach i przenośnikach.
• Ochrona silników w agregatach chłodniczych i klimatyzacyjnych.
• Element układu sterowania w maszynach produkcyjnych razem ze stycznikami serii TeSys.
• Zastosowanie w rozdzielnicach głównych i podrozdzielniach budynków przemysłowych.

Wskazówki Montażowe

Montaż przekaźnika LRD3353 powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Urządzenie przeznaczone jest do mocowania na szynie TH35 (DIN). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przekrój przewodów przyłączeniowych należy dobrać do prądu znamionowego obwodu zgodnie z obowiązującymi normami. Moment dokręcania śrub zacisków – stosuj się do wartości podanych w dokumentacji producenta. Po zamontowaniu sprawdź poprawność regulacji zakresu prądowego.

FAQ

• Czy przekaźnik LRD3353 działa na zasadzie termicznej, czy elektromagnetycznej? Jest to klasyczny przekaźnik termiczny – wykorzystuje bimetal grzejny do wykrywania przeciążeń. Nie wymaga dodatkowego zasilania zewnętrznego.
• Jaki jest stopień ochrony (IP) tego przekaźnika? Producent nie podaje konkretnej wartości IP w karcie katalogowej. Standardowo aparatura modułowa montowana w rozdzielnicy charakteryzuje się stopniem ochrony IP20 (ochrona przed dostępem do części niebezpiecznych).
• Czy można go stosować do ochrony silników jednofazowych? Tak, przekaźnik pracuje zarówno w sieci AC, jak i DC. W przypadku silników jednofazowych należy upewnić się, że prąd znamionowy silnika mieści się w zakresie 23–32 A.
