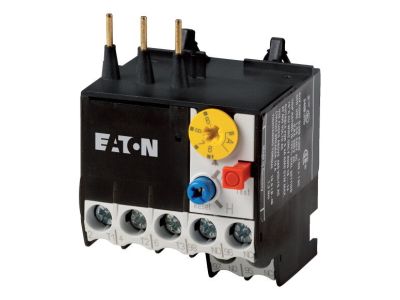

Przekaźnik przeciążeniowy 1Z1R, silnikowy ZE-6 | 014565 Eaton

Opis i Kluczowe Cechy

Przekaźnik przeciążeniowy ZE-6 marki EATON to zaawansowane rozwiązanie ochronne, zaprojektowane z myślą o zapewnieniu maksymalnego bezpieczeństwa silników elektrycznych. Urządzenie charakteryzuje się konstrukcją umożliwiającą bezpośredni montaż w stycznikach o rozmiarze DILE(E)M, co znacząco optymalizuje przestrzeń w szafie sterowniczej i skraca czas instalacji. Wyposażony w styki pomocnicze 1Z (zwierny) oraz 1R (rozwierny), pozwala na skuteczną sygnalizację stanu pracy oraz odłączenie obwodu sterowania w przypadku awarii.

• Klasa wyzwolenia 10A: Gwarantuje precyzyjną reakcję na przeciążenia prądowe, chroniąc uzwojenia silnika przed przegrzaniem.
• Napięcie izolacji (Ui) 690V: Wysoka wytrzymałość dielektryczna pozwala na bezpieczną pracę w standardowych i przemysłowych sieciach niskiego napięcia.
• Wrażliwość na brak fazy: Zgodność z normami IEC/EN 60947 oraz VDE0660 T.102 zapewnia natychmiastowe rozłączenie układu w przypadku asymetrii lub zaniku jednej z faz, co jest kluczowe dla ochrony silników trójfazowych.
• Ochrona EEx: Urządzenie posiada certyfikację umożliwiającą ochronę silników pracujących w strefach zagrożonych wybuchem.
• Bezpieczeństwo: Stopień ochrony IP20 oraz zabezpieczenie przed dotknięciem palcem zgodnie z normą EN50274 podnoszą standardy BHP podczas prac konserwacyjnych.

Zgodność z Normami

Przekaźnik ZE-6 został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami międzynarodowymi. Spełnia wymagania normy IEC/EN 60947-4-1 oraz VDE0660 T.102, co potwierdza jego niezawodność w trudnych warunkach przemysłowych. Dodatkowo, urządzenie posiada dopuszczenia do użytku na statkach (Marine Approvals), co świadczy o jego odporności na wibracje i trudne warunki środowiskowe. Produkt jest dopuszczony do obrotu na wszystkich rynkach światowych, co ułatwia standaryzację projektów eksportowych.

Zastosowanie

Głównym przeznaczeniem przekaźnika EATON ZE-6 jest ochrona silników o małej mocy przed skutkami przeciążeń oraz pracy niepełnofazowej. Dzięki kompaktowej budowie i kompatybilności z serią DILEM, znajduje on szerokie zastosowanie w:

• Układach sterowania napędami w przemyśle maszynowym.
• Systemach wentylacji i klimatyzacji (HVAC).
• Aplikacjach morskich i offshore dzięki specjalistycznym certyfikatom.
• Instalacjach w strefach zagrożonych wybuchem (ochrona silników EEx).
• Rozdzielnicach modułowych, gdzie kluczowa jest oszczędność miejsca.

Wskazówki Montażowe

Montaż przekaźnika ZE-6 powinien być przeprowadzony przez wykwalifikowany personel. Urządzenie montuje się bezpośrednio pod stycznikiem DILEM za pomocą dedykowanych zacisków, co eliminuje konieczność stosowania dodatkowego okablowania między stycznikiem a zabezpieczeniem. Należy zwrócić uwagę na pionowe ustawienie urządzenia przy uruchamianiu od przodu, aby zachować pełną ochronę przed dotknięciem zgodnie z EN50274. Zaleca się regularną kontrolę momentu dokręcania zacisków śrubowych, aby uniknąć wzrostu rezystancji styków i nadmiernego nagrzewania się połączeń.

FAQ

• Czy przekaźnik ZE-6 wymaga osobnego zasilania? Nie, jest to urządzenie pasywne, reagujące na przepływ prądu w obwodzie głównym.
• Czy mogę zamontować ten przekaźnik na szynie DIN? Przekaźnik jest dedykowany do bezpośredniego montażu w styczniku. Do montażu samodzielnego na szynie DIN wymagana jest odpowiednia podstawa adaptacyjna (jeśli producent ją przewiduje).
• Co oznacza klasa wyzwolenia 10A? Oznacza to, że przy prądzie równym 7,2-krotności prądu nastawionego, przekaźnik zadziała w czasie od 2 do 10 sekund, co jest standardem dla większości aplikacji silnikowych.
