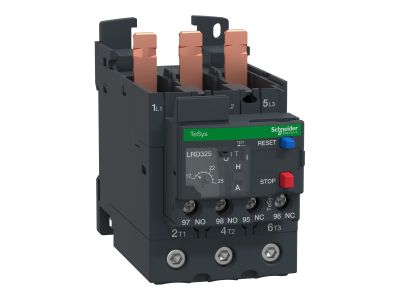

Przekaźnik przeciążeniowy 17-25A klasa 10A, TeSys K, D | LRD325 Schneider Electric

Opis i Kluczowe Cechy

Przekaźnik przeciążeniowy TeSys LRD325 o zakresie regulacji prądu od 17 do 25 amperów i klasie wyzwalania 10A zapewnia skuteczną ochronę silników elektrycznych przed przeciążeniem i utknięciem wirnika. Dzięki bimetalicznemu mechanizmowi termicznemu urządzenie działa niezależnie od zewnętrznego zasilania, a jego konstrukcja umożliwia łatwą integrację z serią TeSys K i D.

• Zakres regulacji 17–25 A: Umożliwia precyzyjne dopasowanie zabezpieczenia do prądu znamionowego silnika, zapewniając optymalną ochronę bez zbędnych wyłączeń.
• Klasa wyzwalania 10A: Gwarantuje czas zadziałania odpowiedni dla standardowych silników o normalnym rozruchu, minimalizując ryzyko przegrzania uzwojeń.
• Technologia bimetaliczna: Niezawodna i powtarzalna reakcja na przeciążenie prądowe bez konieczności stosowania zasilania pomocniczego.
• Kompatybilność z serią TeSys K oraz D: Łatwy montaż i współpraca ze stycznikami oraz rozrusznikami w szafach sterowniczych.
• Ochrona przed przeciążeniem i utknięciem silnika: Zabezpiecza silnik przed uszkodzeniem w przypadku mechanicznego zablokowania lub nadmiernego obciążenia.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z międzynarodowymi standardami dla przekaźników przeciążeniowych. Posiada certyfikat CE i spełnia wymagania dyrektyw europejskich dotyczących bezpieczeństwa urządzeń elektrycznych.

Zastosowanie

Przekaźnik przeciążeniowy LRD325 przeznaczony jest do zabezpieczania silników trójfazowych w układach rozruchu i pracy ciągłej. Stosowany jest w przemyśle, automatyce budynkowej oraz w rozdzielnicach sterowniczych.

• Zabezpieczenie silników napędów wentylatorów, pomp, przenośników i obrabiarek.
• Ochrona przed uszkodzeniem w przypadku zablokowania wirnika (utknięcie).
• Współpraca ze stycznikami w układach rozruszników gwiazda–trójkąt oraz przełączania biegunów.
• Element obwodów sterowania w automatyce przemysłowej i budynkowej wymagających termicznej kontroli prądu.

Wskazówki Montażowe

Montaż urządzenia może być przeprowadzony wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, po odłączeniu napięcia zasilającego. Przekaźnik przeznaczony jest do mocowania na szynie DIN TH35. Przewody należy podłączać zgodnie z dokumentacją producenta, dobierając przekrój do prądu znamionowego i zachowując zalecany moment dokręcania zacisków.

FAQ

• Czy przekaźnik LRD325 nadaje się do ochrony silników jednofazowych? Tak, przekaźnik można stosować w układach jednofazowych, pod warunkiem prawidłowego doboru zakresu prądowego – pamiętaj jednak, że jego konstrukcja jest optymalizowana do zabezpieczania silników trójfazowych.
• Co oznacza klasa wyzwalania 10A? Klasa 10A oznacza, że przekaźnik wyzwoli w czasie nie dłuższym niż 10 sekund przy prądzie przeciążeniowym wynoszącym 7,2× I_e. Jest to standard dla silników o normalnym rozruchu.
• Czy urządzenie wymaga zewnętrznego zasilania do działania? Nie, przekaźnik działa na zasadzie termicznego wydłużania bimetalu – nie potrzebuje żadnego zasilania pomocniczego, co zwiększa niezawodność i upraszcza instalację.
