Przekaźnik przeciążeniowy 17-25A klasa 10A | LRD3322 Schneider Electric

Opis i Kluczowe Cechy

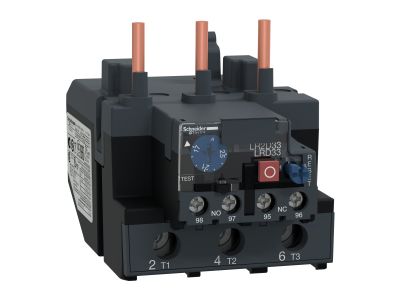

Przekaźnik przeciążeniowy termiczny LRD3322 z serii TeSys firmy Schneider Electricder Electric to niezawodne zabezpieczenie silników elektrycznych w zakresie prądu od 17 do 25 A. Dzięki klasie wyzwalania 10A zapewnia szybką reakcję na przeciążenia, chroniąc uzwojenia silnika przed przegrzaniem. Urządzenie przeznaczone do bezpośredniej współpracy ze stycznikami LC1D80 i LC1D95.

• Zakres prądowy 17…25 A: elastyczność w doborze do różnych silników o zbliżonej mocy bez konieczności stosowania dodatkowych przekładników.
• Klasa wyzwalania 10A: szybkie zadziałanie w przypadku przeciążenia, minimalizujące ryzyko uszkodzenia uzwojeń i kosztownych przestojów.
• Napięcie izolacji Ui 1000 V (IEC) / 600 V (CSA, UL): wysoka wytrzymałość dielektryczna gwarantująca bezpieczeństwo w instalacjach przemysłowych i komercyjnych.
• Kompatybilność ze stycznikami TeSys LC1D80 i LC1D95: łatwy montaż bezpośredni na styczniku – oszczędność miejsca w szafie sterowniczej.
• Praca w sieciach AC i DC: uniwersalność zastosowania zarówno w obwodach prądu przemiennego, jak i stałego, przy zachowaniu odpowiednich parametrów izolacji.

Zgodność z Normami

Przekaźnik LRD3322 został zaprojektowany zgodnie z normą IEC 60947-4-1 dotyczącą łączników niskonapięciowych dla silników. Ponadto spełnia wymagania norm CSA i UL dla obwodów zasilających, w których napięcie izolacji wynosi 600 V.

Zastosowanie

Przekaźnik przeciążeniowy termiczny LRD3322 stosowany jest przede wszystkim do zabezpieczania silników elektrycznych przed skutkami przeciążeń i zaniku fazy. Znajduje zastosowanie w:

• Rozruchach i zabezpieczeniach silników w maszynach przemysłowych (pompy, wentylatory, sprężarki).
• Szafach sterowniczych w automatyce budynkowej przy sterowaniu napędami HVAC.
• Układach sterowania z wykorzystaniem styczników TeSys serii D (LC1D80, LC1D95).
• Instalacjach wymagających ochrony przed przeciążeniem w sieciach AC i DC.

Wskazówki Montażowe

Montaż przekaźnika LRD3322 może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie montuje się bezpośrednio na styczniku TeSys LC1D80 lub LC1D95 (szczegóły w dokumentacji producenta). Momenty dokręcania śrub oraz przekroje przewodów należy dobrać zgodnie z kartą katalogową, uwzględniając prąd znamionowy obwodu. Połączenia wykonuj przewodami o odpowiedniej wytrzymałości termicznej i przekroju dopasowanym do prądu roboczego.

FAQ

• Jaką klasę wyzwalania ma przekaźnik LRD3322? Przekaźnik posiada klasę 10A, co oznacza, że przy przeciążeniu 7,2×Ith zadziała w czasie od 2 do 10 sekund, zgodnie z normą IEC 60947-4-1.
• Z jakimi stycznikami można łączyć ten przekaźnik? LRD3322 jest przeznaczony do współpracy ze stycznikami TeSys LC1D80 i LC1D95 – montaż bezpośredni na styczniku nie wymaga dodatkowych uchwytów.
• Czy przekaźnik nadaje się do obwodów prądu stałego? Tak, według danych producenta może być stosowany zarówno w sieciach AC, jak i DC. Należy jednak uwzględnić, że napięcie izolacji dla norm CSA/UL wynosi 600 V, a dla IEC 1000 V.
