Przekaźnik przeciążeniowy 12A 6-10A, ZB12-10 | 278440 Eaton

Opis i Kluczowe Cechy

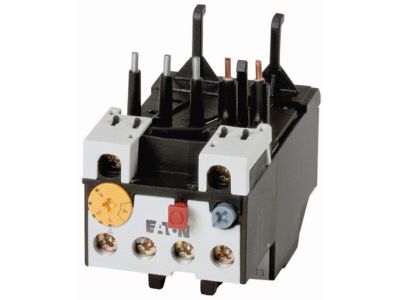

Przekaźnik przeciążeniowy ZB12-10 o numerze katalogowym 278440 to zaawansowany aparat elektryczny renomowanej marki EATON, zaprojektowany z myślą o kompleksowej ochronie silników elektrycznych. Urządzenie pracuje w zakresie nastaw prądu wyzwalania od 6 do 10 Amperów, co pozwala na precyzyjne dostosowanie parametrów ochronnych do prądu znamionowego chronionego odbiornika. Dzięki zastosowaniu czułości na zanik fazy, przekaźnik ten stanowi fundament bezpieczeństwa w nowoczesnych układach napędowych, chroniąc uzwojenia przed nieodwracalnym uszkodzeniem termicznym.

• Zakres nastaw 6-10A: Umożliwia dokładną kalibrację punktu zadziałania w zależności od obciążenia roboczego.
• Kompaktowa budowa: Seria ZB12 została zoptymalizowana pod kątem oszczędności miejsca w rozdzielnicy, umożliwiając bezpośredni montaż do styczników serii DILM.
• Styki pomocnicze: Wyposażenie w zintegrowane styki 1NO (zwierny) oraz 1NC (rozwierny) pozwala na łatwą integrację z układami sterowania i sygnalizacji awarii.
• Reset manualny i automatyczny: Możliwość wyboru trybu przywracania sprawności po zadziałaniu zwiększa elastyczność eksploatacyjną.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje jego niezawodność w najtrudniejszych warunkach przemysłowych. Przekaźnik ZB12-10 spełnia wymagania normy IEC/EN 60947-4-1, dotyczącej aparatury niskonapięciowej, w szczególności styczników i rozruszników silnikowych. Posiada certyfikację CE oraz aprobaty UL i CSA, co czyni go rozwiązaniem dopuszczonym do użytku na rynkach globalnych. Stopień ochrony IP20 zapewnia bezpieczeństwo przed dotykiem bezpośrednim części czynnych.

Zastosowanie

Przekaźnik EATON ZB12-10 znajduje szerokie zastosowanie w sektorze B2B, szczególnie w przemyśle maszynowym i automatyce budynkowej. Jest idealnym rozwiązaniem do ochrony silników klatkowych w układach klimatyzacji, wentylacji, pompach wodnych oraz przenośnikach taśmowych. Dzięki swojej charakterystyce wyzwalania, skutecznie zabezpiecza urządzenia przed skutkami zablokowania wału, przeciążenia mechanicznego oraz asymetrii zasilania, co bezpośrednio przekłada się na wydłużenie żywotności parku maszynowego i redukcję kosztownych przestojów.

Wskazówki Montażowe

Montaż przekaźnika ZB12-10 jest intuicyjny, jednak wymaga zachowania standardów inżynieryjnych. Aparat jest przystosowany do bezpośredniego montażu pod stycznikami serii DILM7, DILM9 oraz DILM12, co eliminuje konieczność stosowania dodatkowego okablowania między tymi elementami. Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania: Śruby zacisków głównych powinny być dokręcone z odpowiednią siłą (zgodnie z dokumentacją techniczną), aby uniknąć przegrzewania się styków na skutek zbyt dużej rezystancji przejścia.
• Nastawa prądu: Pokrętło nastawcze musi być ustawione dokładnie na wartość prądu znamionowego silnika (In) odczytaną z tabliczki znamionowej.
• Przekrój przewodów: Należy stosować przewody o przekroju dostosowanym do prądu 10A, zapewniając stabilne połączenie elektryczne.

FAQ

1. Czy przekaźnik ZB12-10 chroni przed zwarciem?
Nie, przekaźnik przeciążeniowy służy wyłącznie do ochrony termicznej przed przeciążeniem. Do ochrony zwarciowej należy zastosować odpowiednie bezpieczniki topikowe lub wyłącznik nadprądowy.

2. Czy można zamontować ten przekaźnik oddzielnie na szynie DIN?
Tak, jest to możliwe przy zastosowaniu specjalnej podstawy montażowej (adaptera), która umożliwia niezależną instalację aparatu poza stycznikiem.

3. Co oznacza funkcja czułości na zanik fazy?
Jest to mechanizm, który przyspiesza wyzwolenie przekaźnika w przypadku utraty jednej z faz zasilających, co zapobiega gwałtownemu wzrostowi temperatury w pozostałych uzwojeniach silnika.
