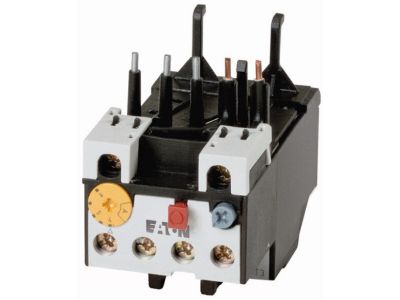

Przekaźnik przeciążeniowy 12A 4-6A, ZB12-6 | 278439 Eaton

Opis i Kluczowe Cechy

Przekaźnik przeciążeniowy ZB12-6 o numerze katalogowym 278439 to wysokiej klasy aparat ochronny marki EATON, zaprojektowany z myślą o zaawansowanych systemach automatyki przemysłowej. Urządzenie posiada zakres nastawy prądu wyzwalającego od 4 do 6 Amperów, co pozwala na precyzyjne dopasowanie charakterystyki ochronnej do prądu znamionowego silnika elektrycznego. Dzięki zastosowaniu czułości na zanik fazy oraz kompensacji temperatury otoczenia, przekaźnik gwarantuje niezawodną pracę nawet w zmiennych warunkach środowiskowych. Wyposażenie w zintegrowane styki pomocnicze (jeden styk zwierny NO oraz jeden styk rozwierny NC) umożliwia łatwą integrację z obwodami sterowania i sygnalizację stanów awaryjnych bezpośrednio do sterownika PLC lub panelu operatorskiego.

Zgodność z Normami

• Zgodność z normą IEC/EN 60947-4-1, co definiuje rygorystyczne wymagania dla aparatury sterowniczej i zabezpieczającej niskiego napięcia.
• Posiada certyfikaty UL oraz CSA, umożliwiające stosowanie urządzenia na rynkach międzynarodowych.
• Stopień ochrony IP20, zapewniający bezpieczeństwo personelu przed przypadkowym dotknięciem części przewodzących prąd.
• Klasa wyzwalania 10A, optymalna dla standardowych aplikacji napędowych wymagających szybkiej reakcji na przeciążenie.

Zastosowanie

Przekaźnik ZB12-6 jest dedykowany do bezpośredniego montażu na stycznikach serii DILM (od DILM7 do DILM15). Znajduje szerokie zastosowanie w układach zasilania pomp, wentylatorów, przenośników taśmowych oraz innych maszyn wirujących, gdzie kluczowe jest zabezpieczenie uzwojeń przed przegrzaniem wynikającym z przeciążenia mechanicznego lub problemów z siecią zasilającą. Jest to niezbędny element w szafach sterowniczych wymagających wysokiej gęstości upakowania aparatury przy zachowaniu pełnej ochrony termicznej.

Wskazówki Montażowe

Montaż urządzenia powinien odbywać się bezpośrednio do zacisków wyjściowych kompatybilnego stycznika, co eliminuje konieczność stosowania dodatkowego okablowania siłowego. Moment dokręcania śrub zaciskowych musi być zgodny z dokumentacją techniczną, aby zapewnić niską rezystancję zestyku i uniknąć lokalnego przegrzewania się punktów połączeniowych. Po instalacji należy ustawić prąd nastawczy (Ir) na tarczy regulacyjnej, odpowiadający prądowi znamionowemu silnika podanemu na tabliczce znamionowej. Przekaźnik oferuje wybór między manualnym a automatycznym trybem resetowania po zadziałaniu zabezpieczenia, co należy skonfigurować zgodnie ze schematem technologicznym obiektu.

FAQ

• Czy przekaźnik ZB12-6 chroni przed zwarciem? Nie, przekaźnik przeciążeniowy chroni wyłącznie przed skutkami długotrwałych przeciążeń i zaniku fazy. Do ochrony zwarciowej należy zastosować odpowiednie bezpieczniki lub wyłączniki nadprądowe.
• Czy można zamontować ten przekaźnik oddzielnie od stycznika? Tak, jest to możliwe przy użyciu dedykowanej podstawy montażowej na szynę DIN (np. model ZB12-XEZ), co pozwala na elastyczne rozmieszczenie komponentów w rozdzielnicy.
• Jaka jest funkcja przycisku Test? Przycisk Test pozwala na mechaniczne sprawdzenie poprawności działania mechanizmu wyzwalającego oraz styków pomocniczych bez konieczności wywoływania rzeczywistego przeciążenia prądowego.
