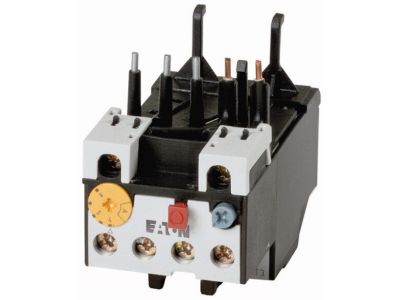

Przekaźnik przeciążeniowy 12A 2,4-4A, ZB12-4 | 278438 Eaton

Alternatywny kod produktu: ZB12-4

Opis i Kluczowe Cechy

Przekaźnik przeciążeniowy ZB12-4 o numerze katalogowym 278438 to zaawansowany aparat elektryczny renomowanej marki EATON, zaprojektowany z myślą o kompleksowej ochronie odbiorników energii elektrycznej. Urządzenie charakteryzuje się zakresem nastawy wyzwalacza przeciążeniowego od 2,4 A do 4 A, co pozwala na precyzyjne dopasowanie parametrów ochronnych do prądu znamionowego chronionego silnika. Głównym zadaniem przekaźnika jest monitorowanie natężenia prądu i przerwanie obwodu sterowania w sytuacji wykrycia nadmiernego obciążenia, co zapobiega trwałemu uszkodzeniu izolacji uzwojeń wskutek przegrzania.

• Precyzyjna nastawa: Możliwość regulacji w zakresie 2,4-4A zapewnia elastyczność w konfiguracji układów napędowych.
• Niezawodność marki EATON: Wysoka jakość wykonania gwarantuje długą żywotność mechaniczną i elektryczną aparatu.
• Zintegrowane styki pomocnicze: Wyposażenie w styki pomocnicze umożliwia łatwą integrację z układami sygnalizacji i sterowania (np. wyłączenie stycznika głównego).
• Kompaktowa budowa: Seria ZB12 została zoptymalizowana pod kątem oszczędności miejsca w rozdzielnicy przy zachowaniu pełnej funkcjonalności ochronnej.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego przydatność do zastosowań przemysłowych. Przekaźnik ZB12-4 spełnia wymagania normy IEC/EN 60947, która definiuje standardy dla aparatury niskonapięciowej, w tym dla przekaźników ochronnych. Dzięki temu inżynierowie i projektanci mają pewność, że urządzenie zachowa powtarzalność charakterystyk czasowo-prądowych w trudnych warunkach eksploatacyjnych. Posiada również niezbędne certyfikaty dopuszczające do obrotu na rynkach globalnych, co jest kluczowe dla prefabrykatorów szaf sterowniczych eksportujących swoje rozwiązania.

Zastosowanie

Przekaźnik przeciążeniowy EATON ZB12-4 znajduje szerokie zastosowanie w systemach automatyki budynkowej oraz przemysłowej. Jest dedykowany przede wszystkim do:

• Ochrony silników klatkowych: Zabezpieczanie napędów pomp, wentylatorów, przenośników oraz mieszadeł przed skutkami przeciążenia mechanicznego lub pracy niepełnofazowej.
• Układów zasilania maszyn: Ochrona wrażliwych komponentów elektrycznych, które wymagają stabilnych warunków termicznych pracy.
• Rozdzielnic sterowniczych: Jako kluczowy element układów rozruchowych typu stycznik-przekaźnik (układy nawrotne, gwiazda-trójkąt).

Wskazówki Montażowe

Montaż przekaźnika ZB12-4 powinien być przeprowadzony przez wykwalifikowany personel techniczny. Urządzenie jest przystosowane do bezpośredniego montażu pod stycznikiem, co tworzy zwartą i estetyczną jednostkę rozruchową. Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania zacisków: Należy stosować się do zaleceń producenta dotyczących siły docisku śrub, aby uniknąć wzrostu rezystancji przejścia i nadmiernego nagrzewania się styków.
• Prawidłowy dobór przekroju przewodów: Przekrój znamionowy przewodów przyłączeniowych musi być dostosowany do prądu roboczego, aby zapewnić stabilne przesyłanie energii bez strat cieplnych.
• Kalibracja nastawy: Przed uruchomieniem układu należy ustawić pokrętło nastawcze na wartość odpowiadającą prądowi znamionowemu silnika (In) odczytanemu z tabliczki znamionowej.

FAQ

1. Czy przekaźnik ZB12-4 chroni przed zwarciem?
Nie, przekaźnik przeciążeniowy służy do ochrony przed długotrwałym przeciążeniem. Do ochrony zwarciowej należy zastosować odpowiednie bezpieczniki lub wyłączniki nadmiarowoprądowe.

2. Czy urządzenie posiada funkcję resetu automatycznego?
Tak, większość modeli z serii ZB umożliwia wybór między resetem ręcznym a automatycznym, co pozwala na dostosowanie trybu pracy do specyfiki danej aplikacji.

3. Z jakimi stycznikami współpracuje ten model?
Model ZB12-4 jest dedykowany do współpracy ze stycznikami serii DILM7, DILM9 oraz DILM12 marki EATON, tworząc z nimi spójny system montażowy.
