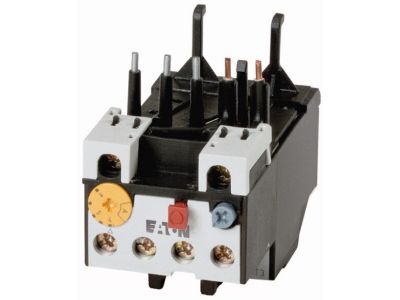

Przekaźnik przeciążeniowy 12A 12-16A, ZB12-16 | 290168 Eaton

Opis i Kluczowe Cechy

Przekaźnik przeciążeniowy EATON ZB12-16 o numerze katalogowym 290168 to zaawansowany aparat elektryczny zaprojektowany do precyzyjnej ochrony silników elektrycznych oraz innych odbiorników energii przed skutkami przeciążeń. Urządzenie pracuje w zakresie nastaw prądowych od 12 do 16 Amperów, co pozwala na dokładne dopasowanie charakterystyki ochronnej do prądu znamionowego chronionego urządzenia. Dzięki zastosowaniu czułości na zanik fazy, przekaźnik zapewnia kompleksowe bezpieczeństwo nawet w trudnych warunkach zasilania.

• Zakres nastaw: Regulacja w przedziale 12-16A umożliwia optymalną konfigurację pod konkretny silnik.
• Ochrona termiczna: Wykorzystanie bimetali pozwala na skuteczne monitorowanie temperatury i szybką reakcję na wzrost prądu.
• Kompaktowa budowa: Seria ZB12 charakteryzuje się optymalnymi wymiarami, co ułatwia integrację w szafach sterowniczych.
• Niezawodność EATON: Wysoka jakość wykonania gwarantuje długą żywotność mechaniczną i elektryczną.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co jest kluczowe dla bezpieczeństwa instalacji przemysłowych. Przekaźnik ZB12-16 spełnia wymagania normy IEC/EN 60947, która definiuje standardy dla aparatury niskonapięciowej, w tym dla rozdzielnic i sterownic. Posiada również certyfikację CE oraz dopuszczenia uznanych jednostek certyfikujących, co potwierdza jego przydatność do pracy w profesjonalnych systemach automatyki i napędów na całym świecie.

Zastosowanie

Przekaźnik ZB12-16 znajduje szerokie zastosowanie w układach zasilania silnikami elektrycznymi, gdzie kluczowe jest zapobieganie przegrzaniu uzwojeń wskutek przeciążeń mechanicznych lub nieprawidłowości w sieci zasilającej. Jest idealnym rozwiązaniem dla:

• Systemów wentylacji i klimatyzacji (HVAC).
• Napędów pomp i przenośników taśmowych w przemyśle.
• Maszyn produkcyjnych wymagających stabilnej ochrony termicznej.
• Układów sterowania silnikami w rozdzielnicach budynkowych i przemysłowych.

Wskazówki Montażowe

Prawidłowy montaż jest warunkiem niezawodnego działania ochrony. Przekaźnik ZB12-16 jest przystosowany do bezpośredniego montażu pod stycznikiem, co tworzy zwartą i estetyczną jednostkę rozruchową. Podczas instalacji należy zwrócić uwagę na:

• Moment dokręcania: Zaciski śrubowe powinny być dokręcone z odpowiednią siłą, aby zapewnić trwały styk elektryczny i uniknąć nagrzewania się punktów połączeniowych.
• Nastawa prądu: Przed uruchomieniem należy ustawić pokrętło na wartość odpowiadającą prądowi znamionowemu silnika (In).
• Przekrój przewodów: Należy stosować przewody o przekroju dostosowanym do prądu 16A, aby zminimalizować spadki napięcia i ryzyko przegrzania izolacji.
• Środowisko: Aparat powinien być montowany w obudowach zapewniających odpowiedni stopień ochrony IP, zależnie od warunków panujących w miejscu pracy.

FAQ

1. Czy przekaźnik ZB12-16 chroni przed zwarciem?
Nie, przekaźnik przeciążeniowy służy do ochrony termicznej przed długotrwałym przeciążeniem. Do ochrony zwarciowej należy zastosować odpowiednie bezpieczniki lub wyłączniki nadprądowe.

2. Jak zresetować przekaźnik po zadziałaniu?
Urządzenie posiada przycisk Reset. Można wybrać tryb ręczny (wymagający ingerencji obsługi) lub automatyczny, zależnie od konfiguracji systemu bezpieczeństwa.

3. Czy można go zamontować samodzielnie na szynie DIN?
Standardowo przekaźnik montuje się bezpośrednio do stycznika. Aby zamontować go samodzielnie na szynie DIN 35mm, wymagana jest dedykowana podstawa montażowa.
