Przekaźnik przeciążeniowy 12A 1,6-2,4A, ZB12-2,4 ZB | 278437 Eaton

Opis i Kluczowe Cechy

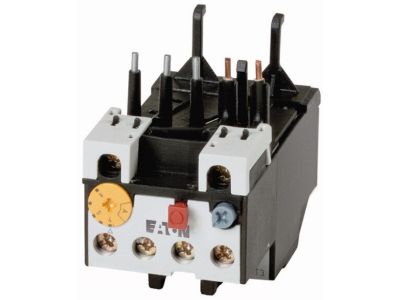

Przekaźnik przeciążeniowy ZB12-2,4 o numerze katalogowym 278437 to zaawansowany aparat elektryczny renomowanego producenta EATON, zaprojektowany z myślą o kompleksowej ochronie odbiorników energii, w szczególności silników elektrycznych. Urządzenie charakteryzuje się zakresem nastawy wyzwalacza przeciążeniowego od 1,6 A do 2,4 A, co pozwala na precyzyjne dopasowanie parametrów ochronnych do prądu znamionowego chronionej maszyny. Dzięki zastosowaniu czułości na zanik fazy, przekaźnik gwarantuje bezpieczeństwo pracy nawet w niestabilnych warunkach zasilania, zapobiegając asymetrii obciążenia, która mogłaby doprowadzić do trwałego uszkodzenia uzwojeń.

• Precyzyjna nastawa: Zakres 1,6-2,4 A umożliwia dokładne skalibrowanie ochrony pod konkretny silnik.
• Zintegrowane styki pomocnicze: Wyposażenie w styki 1NO (zwierny) oraz 1NC (rozwierny) pozwala na łatwą integrację z układami sterowania i sygnalizacji awarii.
• Kompensacja temperatury: Mechanizm termobimetalowy został zaprojektowany tak, aby zachować powtarzalność zadziałania niezależnie od temperatury otoczenia w szafie sterowniczej.
• Przycisk Reset: Możliwość wyboru między resetem ręcznym a automatycznym zwiększa elastyczność eksploatacyjną układu.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania międzynarodowych norm bezpieczeństwa i jakości, co jest kluczowe w profesjonalnych instalacjach przemysłowych. Przekaźnik ZB12-2,4 jest zgodny z normą IEC/EN 60947, która definiuje standardy dla aparatury niskonapięciowej. Posiada certyfikację CE oraz dopuszczenia uznanych jednostek certyfikujących, co potwierdza jego niezawodność w trudnych warunkach pracy. Stopień ochrony zacisków zapewnia bezpieczeństwo przed dotykiem bezpośrednim, zgodnie z obowiązującymi przepisami BHP w elektrotechnice.

Zastosowanie

Przekaźnik EATON ZB12-2,4 znajduje szerokie zastosowanie w systemach automatyki przemysłowej oraz budynkowej. Jest dedykowany do współpracy ze stycznikami serii DILM, tworząc z nimi kompaktowe układy rozruchowe. Główne obszary wykorzystania to:

• Zabezpieczanie silników pomp i wentylatorów o małej mocy.
• Ochrona napędów w liniach produkcyjnych i przenośnikach taśmowych.
• Zabezpieczanie urządzeń grzewczych przed nadmiernym wzrostem prądu.
• Układy sterowania, gdzie wymagana jest szybka reakcja na przeciążenie termiczne.

Wskazówki Montażowe

Prawidłowy montaż jest warunkiem niezawodnej pracy ochrony przeciążeniowej. Przekaźnik ZB12-2,4 jest przystosowany do bezpośredniego montażu pod stycznikiem, co eliminuje konieczność stosowania dodatkowego okablowania między aparatami i oszczędza miejsce na szynie DIN. Podczas instalacji należy zwrócić szczególną uwagę na moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych. Po zamontowaniu należy ustawić tarczę nastawczą na wartość prądu znamionowego silnika (In) odczytaną z tabliczki znamionowej maszyny. Zaleca się regularne sprawdzanie poprawności działania mechanizmu testowego (przycisk TEST).

FAQ

1. Czy przekaźnik ZB12-2,4 chroni przed zwarciem?
Nie, przekaźnik przeciążeniowy chroni wyłącznie przed skutkami długotrwałych przeciążeń i zanikiem fazy. Do ochrony zwarciowej należy zastosować odpowiednie bezpieczniki lub wyłączniki nadprądowe.

2. Czy urządzenie może pracować z silnikami jednofazowymi?
Tak, jednak w przypadku silników jednofazowych należy połączyć tory prądowe szeregowo, aby zapewnić przepływ prądu przez wszystkie bimetale urządzenia, co zapobiegnie przedwczesnemu wyzwalaniu z powodu czułości na zanik fazy.

3. Jaki jest zakres nastawy tego modelu?
Model ZB12-2,4 posiada zakres regulacji od 1,6 A do 2,4 A.
