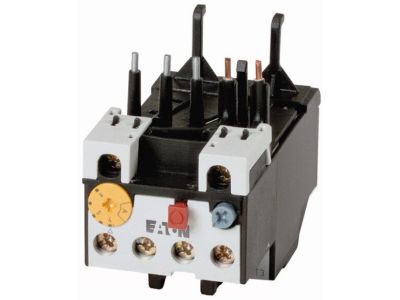

Przekaźnik przeciążeniowy 12A 1-1,6A, ZB12-1,6 | 278436 Eaton

Opis i Kluczowe Cechy

Przekaźnik przeciążeniowy ZB12-1,6 o numerze katalogowym 278436 to zaawansowany aparat elektryczny renomowanej marki EATON, zaprojektowany z myślą o precyzyjnej ochronie silników elektrycznych przed skutkami przeciążeń oraz zaniku fazy. Urządzenie charakteryzuje się zakresem nastawy prądu wyzwalającego od 1,0 A do 1,6 A, co pozwala na dokładne dopasowanie parametrów ochronnych do prądu znamionowego chronionego odbiornika. Dzięki zastosowaniu bimetalowych wyzwalaczy, przekaźnik reaguje na wzrost temperatury spowodowany nadmiernym poborem prądu, skutecznie odcinając zasilanie i zapobiegając trwałemu uszkodzeniu izolacji uzwojeń silnika.

• Zakres nastawy: Regulacja w przedziale 1-1,6A umożliwia optymalne zabezpieczenie małych jednostek napędowych.
• Kompaktowa budowa: Seria ZB12 została zoptymalizowana pod kątem oszczędności miejsca w rozdzielnicy, współpracując bezpośrednio ze stycznikami serii DILM.
• Mechanizm wyzwalania: Czułość na zanik fazy zgodnie z normą IEC/EN 60947-4-1 zapewnia dodatkowe bezpieczeństwo w układach trójfazowych.
• Sygnalizacja stanu: Wyposażony w styki pomocnicze (1NO + 1NC), które pozwalają na zdalne monitorowanie stanu pracy oraz integrację z systemami sterowania PLC.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje jego niezawodność w wymagających środowiskach przemysłowych. Przekaźnik ZB12-1,6 spełnia wymagania normy IEC/EN 60947, co potwierdza jego zdolność do bezpiecznej pracy w obwodach niskiego napięcia. Posiada również certyfikację CE oraz dopuszczenia uznanych jednostek certyfikujących, co jest kluczowe dla prefabrykatorów szaf sterowniczych eksportujących swoje rozwiązania na rynki globalne. Stopień ochrony obudowy zapewnia bezpieczeństwo przed dotykiem bezpośrednim, co jest istotne podczas prac konserwacyjnych.

Zastosowanie

Przekaźnik przeciążeniowy EATON ZB12-1,6 znajduje szerokie zastosowanie w systemach automatyki budynkowej oraz przemysłowej. Jest idealnym rozwiązaniem do ochrony:

• Małych silników indukcyjnych napędzających pompy, wentylatory oraz przenośniki taśmowe.
• Urządzeń technologicznych narażonych na częste przeciążenia mechaniczne.
• Układów sterowania, gdzie wymagana jest wysoka niezawodność i szybka reakcja na nieprawidłowe parametry sieci zasilającej.

Dzięki swojej charakterystyce, aparat ten jest niezbędnym elementem wszędzie tam, gdzie ciągłość procesów produkcyjnych zależy od bezawaryjnej pracy napędów elektrycznych.

Wskazówki Montażowe

Montaż przekaźnika ZB12-1,6 jest intuicyjny, jednak wymaga przestrzegania zasad sztuki elektroinstalacyjnej. Urządzenie jest przystosowane do bezpośredniego montażu pod stycznikiem serii DILM, co eliminuje konieczność stosowania dodatkowego okablowania między aparatami i redukuje czas montażu. Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania śrub: Należy używać certyfikowanych narzędzi, aby zapewnić odpowiedni docisk przewodów, co zapobiega przegrzewaniu się styków.
• Nastawa prądu: Pokrętło nastawcze powinno być ustawione na wartość odpowiadającą prądowi znamionowemu silnika (In) odczytanemu z tabliczki znamionowej.
• Wybór trybu resetu: Użytkownik ma możliwość wyboru między resetem ręcznym a automatycznym, co pozwala na dostosowanie logiki pracy układu do specyfiki aplikacji.

FAQ

1. Czy przekaźnik ZB12-1,6 chroni przed zwarciem?
Nie, przekaźnik przeciążeniowy służy do ochrony przed długotrwałym przeciążeniem i zanikiem fazy. Do ochrony zwarciowej należy zastosować odpowiednie bezpieczniki lub wyłączniki nadprądowe.

2. Czy można zamontować ten przekaźnik samodzielnie na szynie DIN?
Tak, przy użyciu specjalnej podstawki montażowej EATON, przekaźnik ZB12 może być montowany niezależnie na standardowej szynie DIN 35 mm.

3. Co oznacza czułość na zanik fazy?
Jest to funkcja, która przyspiesza wyzwolenie przekaźnika w przypadku utraty jednej z faz zasilających, co chroni silnik przed asymetrią i gwałtownym wzrostem temperatury w pozostałych uzwojeniach.
