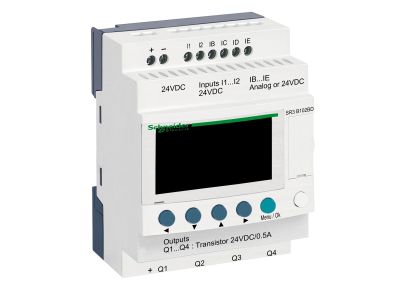

Przekaźnik programowalny Zelio Logic 6WE_D/4WY_T 24VDC RTC/LCD | SR3B102BD Schneider Electric

Opis i Kluczowe Cechy

Przekaźnik programowalny Zelio Logic SR3B102BD to kompaktowe urządzenie sterujące z 6 wejściami cyfrowymi i 4 wyjściami, zasilane napięciem stałym 24 VDC. Wyposażony w zegar czasu rzeczywistego (RTC) oraz wyświetlacz LCD, umożliwia lokalne programowanie, monitorowanie i precyzyjne sterowanie w systemach automatyki budynkowej i przemysłowej.

• 6 wejść cyfrowych (24 VDC): Umożliwiają podłączenie czujników, przycisków i łączników krańcowych, zapewniając elastyczną konfigurację układów sterowania.
• 4 wyjścia cyfrowe (24 VDC): Przeznaczone do bezpośredniego sterowania odbiornikami niskonapięciowymi, takimi jak przekaźniki, styczniki lub diody sygnalizacyjne.
• Zegar czasu rzeczywistego (RTC): Pozwala realizować harmonogramy tygodniowe i roczne, automatycznie dostosowując pracę instalacji do potrzeb użytkownika.
• Wyświetlacz LCD z podświetleniem: Ułatwia programowanie na miejscu, odczyt stanu wejść/wyjść oraz diagnostykę – bez konieczności użycia komputera.
• Zasilanie 24 VDC: Bezpieczne niskie napięcie, kompatybilne z typowymi zasilaczami w szafach sterowniczych i rozdzielnicach.

Zgodność z Normami

Urządzenie zaprojektowane zgodnie z europejskimi normami bezpieczeństwa i elektromagnetyczności, posiada certyfikat CE. Przeznaczone do montażu w typowych systemach automatyki zgodnych ze standardem DIN.

Zastosowanie

Przekaźnik programowalny Zelio Logic SR3B102BD znajduje zastosowanie wszędzie tam, gdzie potrzebna jest elastyczna, programowalna logika sterowania przy niskim napięciu. Idealnie sprawdza się w małych i średnich instalacjach.

• Sterowanie oświetleniem w budynkach mieszkalnych i komercyjnych – harmonogramy czasowe i reakcje na czujniki ruchu.
• Automatyzacja bram, rolet, markiz oraz systemów wentylacji – bezpośrednie załączanie siłowników i przekaźników.
• Generowanie impulsów sterujących do styczników, przekaźników pośredniczących lub wejść PLC – synchronizacja procesów przemysłowych.
• Sygnalizacja stanów awaryjnych i alarmów – podłączenie lamp i syren z możliwością programowania opóźnień.

Wskazówki Montażowe

Montaż urządzenia może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przekrój przewodów dobierz do prądu obciążenia oraz zgodnie z dokumentacją producenta. Moment dokręcania zacisków stosuj według zaleceń producenta – nie przekraczaj podanych wartości.

FAQ

• Czy mogę programować przekaźnik bez komputera? Tak, wyposażenie w wyświetlacz LCD i klawiaturę umożliwia programowanie lokalne. Do zaawansowanej konfiguracji można użyć oprogramowania Zelio Soft (połączenie przez port USB).
• Jaki jest zakres napięcia zasilania? Urządzenie zasilane jest stabilizowanym napięciem stałym 24 VDC. Zaleca się stosowanie zasilacza o wydajności odpowiedniej do obciążenia wyjść.
• Czy urządzenie ma wbudowany zegar czasu rzeczywistego? Tak, model SR3B102BD posiada RTC, który pozwala na definiowanie harmonogramów tygodniowych i rocznych bez konieczności dodatkowych modułów.
