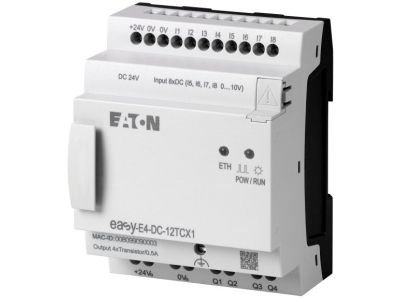

Przekaźnik programowalny easyE4 24VDC, 8DI(4AI), 4DO-T, bez wyśw. EASY-E4-DC-12TCX1 | 197214 Eaton

Alternatywny kod produktu: EASY-E4-DC-12TCX1

Opis i Kluczowe Cechy

Przekaźnik programowalny easyE4 (symbol EASY-E4-DC-12TCX1, indeks 197214) firmy Eaton to uniwersalny sterownik logiczny zasilany napięciem 24 V DC. Wyposażony w 8 wejść cyfrowych, z których 4 mogą pracować jako wejścia analogowe lub szybkie liczniki, oraz 4 tranzystorowe wyjścia 24 V DC, umożliwia precyzyjną kontrolę urządzeń wykonawczych. Zintegrowany interfejs Ethernet ułatwia komunikację i programowanie, a diody LED oraz zegar czasu rzeczywistego zwiększają funkcjonalność diagnostyczną. Urządzenie jest kompaktowe, a jego konstrukcja modularna pozwala na rozbudowę o dodatkowe moduły wejść/wyjść serii easyE4.

• 8 wejść cyfrowych 24 V DC: Zapewniają elastyczne odczytywanie stanów z czujników, przycisków i innych urządzeń bistabilnych.
• 4 wejścia konfigurowalne jako analogowe lub szybkie liczniki: Umożliwiają pomiar napięć analogowych (np. z czujników temperatury) oraz zliczanie impulsów do kilku kHz bez konieczności stosowania dodatkowych modułów.
• 4 wyjścia tranzystorowe 24 V DC: Gwarantują szybkie przełączanie odbiorników (np. styczników, przekaźników, diod LED) w obwodach stałonapięciowych bez zużycia mechanicznego styków.
• Zintegrowany interfejs Ethernet: Ułatwia konfigurację, programowanie oraz integrację z systemami nadrzędnymi poprzez standardową sieć LAN.
• Diody diagnostyczne LED i zegar czasu rzeczywistego: Umożliwiają szybką weryfikację stanu wejść/wyjść oraz realizację funkcji czasowych bez zewnętrznego timera.

Zgodność z Normami

Przekaźnik programowalny easyE4 został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardami DIN. Posiada certyfikat CE, potwierdzający spełnienie wymogów dyrektyw Unii Europejskiej dotyczących kompatybilności elektromagnetycznej i bezpieczeństwa. Urządzenie przeznaczone jest do montażu w rozdzielnicach i szafach sterowniczych w suchych pomieszczeniach.

Zastosowanie

Dzięki kombinacji wejść cyfrowych/analogowych, wyjść tranzystorowych oraz łączności Ethernet, przekaźnik easyE4 sprawdza się w wielu aplikacjach automatyki.

• Sterowanie oświetleniem, roletami i wentylacją w budynkach mieszkalnych oraz komercyjnych.
• Realizacja impulsów sterujących dla styczników, przekaźników mocy i siłowników w małych maszynach.
• Zastosowanie jako lokalny kontroler w systemach inteligentnego budynku (BMS) z komunikacją po Ethernet.
• Praca jako szybki licznik – zliczanie impulsów z enkoderów, czujników przepływu lub liczników energii.

Wskazówki Montażowe

Montaż i uruchomienie przekaźnika programowalnego może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Urządzenie należy instalować na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej, zapewniającej stopień ochrony odpowiedni dla danego środowiska. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilające. Przekrój przewodów dobierz do maksymalnego prądu wyjść (brak danych w karcie, zalecamy zgodnie z dokumentacją producenta). Zaciski śrubowe dokręcaj z momentem zgodnym z instrukcją easyE4.

FAQ

• Czy ten model easyE4 ma wyświetlacz? Nie, model EASY-E4-DC-12TCX1 jest dostarczany bez wyświetlacza. Do konfiguracji i diagnostyki służy oprogramowanie easySoft (dostępne bezpłatnie) lub zintegrowany interfejs Ethernet.
• Czy wyjścia tranzystorowe mogą sterować obciążeniami indukcyjnymi (cewki styczników)? Tak, pod warunkiem zastosowania diody tłumiącej (flyback) równolegle do cewki – zgodnie z typowymi praktykami dla wyjść tranzystorowych w obwodach 24 V DC. Szczegółowe parametry obciążenia należy sprawdzić w dokumentacji producenta.
• Czy przekaźnik można rozbudować o dodatkowe wejścia/wyjścia? Tak, urządzenie współpracuje z cyfrowymi rozszerzeniami wejść/wyjść serii easyE4 (np. EASY-E4-DC-8DI, EASY-E4-DC-4DO-T). Rozszerzenia montuje się bezpośrednio na szynie DIN obok sterownika, bez konieczności stosowania dodatkowych szyn danych.
