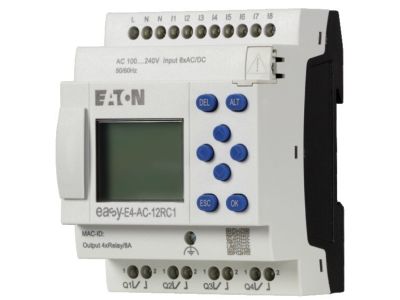

Przekaźnik programowalny easyE4 230VAC/DC, 8DI, 4DO-R, z wyśw., EASY-E4-AC-12RC1 | 197215 Eaton

Opis i Kluczowe Cechy

Przekaźnik programowalny easyE4 o numerze katalogowym 197215 to zaawansowane urządzenie sterujące nowej generacji od renomowanego producenta EATON. Jednostka ta została zaprojektowana z myślą o maksymalnej elastyczności w systemach automatyki budynkowej oraz przemysłowej. Urządzenie charakteryzuje się uniwersalnym zakresem napięcia zasilającego, obsługującym zarówno prąd przemienny w przedziale od 100 do 240 V AC, jak i prąd stały od 110 do 220 V DC, co pozwala na integrację w różnorodnych środowiskach energetycznych bez konieczności stosowania dodatkowych transformatorów.

• Zasoby wejść/wyjść: Urządzenie wyposażone jest w 8 wejść cyfrowych oraz 4 wyjścia przekaźnikowe (4DO-R), co umożliwia bezpośrednie sterowanie odbiornikami o większym poborze prądu.
• Komunikacja i Sieć: Zintegrowany interfejs Ethernet otwiera szerokie możliwości pracy w sieci, pozwalając na zdalny dostęp, diagnostykę oraz łatwą wymianę danych między wieloma sterownikami.
• Interfejs użytkownika: Wbudowany wyświetlacz umożliwia bieżący podgląd stanów logicznych, parametrów procesowych oraz szybką diagnostykę błędów bezpośrednio na urządzeniu.
• Skalowalność: System easyE4 można rozszerzać o dodatkowe moduły, co sprawia, że sterownik rośnie wraz z potrzebami Twojej instalacji.
• Złącza śrubowe: Rodzaj przyłącza typu screw terminal gwarantuje pewny i trwały styk elektryczny, odporny na wibracje i przypadkowe poluzowanie przewodów.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania międzynarodowe, co potwierdza jego niezawodność w trudnych warunkach przemysłowych. Zgodność z normą EN 61000-6-2 oraz EN 61000-6-3 gwarantuje wysoką odporność na zakłócenia elektromagnetyczne oraz niską emisję zakłóceń. Urządzenie przeszło testy środowiskowe zgodnie z normami IEC 60068-2-6 (odporność na wibracje) oraz IEC 60068-2-27 (odporność na wstrząsy), co jest kluczowe przy montażu w maszynach będących w ruchu. Dodatkowo, certyfikaty cULus (UL 61010) oraz CSA C22.2 No.61010 umożliwiają stosowanie sterownika na rynkach Ameryki Północnej, a zgodność z IEC 61131-2 definiuje standardy dla sterowników programowalnych.

Zastosowanie

Przekaźnik EASY-E4-AC-12RC1 znajduje szerokie zastosowanie w automatyzacji procesów o średniej złożoności. Jest idealnym rozwiązaniem do sterowania oświetleniem, systemami HVAC (ogrzewanie, wentylacja, klimatyzacja), a także w układach przepompowni i systemach nawadniania. Dzięki obsłudze protokołu Ethernet, doskonale sprawdza się w aplikacjach IoT i inteligentnych budynkach, gdzie wymagana jest integracja z systemami nadrzędnymi. Możliwość programowania w środowisku easySoft7 pozwala na realizację zaawansowanych funkcji logicznych, licznikowych i czasowych, zastępując dziesiątki tradycyjnych aparatów modułowych.

Wskazówki Montażowe

Urządzenie zostało przystosowane do montażu na standardowej szynie DIN. Konstrukcja pozwala na elastyczne położenie montażowe – zarówno poziome, jak i pionowe, co ułatwia optymalne zagospodarowanie miejsca w szafie sterowniczej. Stopień ochrony IP20 wymusza montaż w obudowie lub rozdzielnicy chroniącej przed bezpośrednim kontaktem z pyłem i wilgocią. Podczas podłączania przewodów do zacisków śrubowych należy zwrócić uwagę na odpowiedni moment dokręcania, aby zapewnić długotrwałą bezawaryjność połączenia. Przed uruchomieniem zaleca się weryfikację konfiguracji w oprogramowaniu EASYSOFT-SWLIC.

FAQ

• Czy sterownik posiada wbudowany zegar czasu rzeczywistego? Tak, seria easyE4 standardowo obsługuje funkcje czasu, co pozwala na sterowanie harmonogramowe.
• Jakie oprogramowanie jest wymagane do konfiguracji? Do pełnego wykorzystania możliwości urządzenia dedykowane jest oprogramowanie easySoft w wersji 7 lub nowszej.
• Czy mogę połączyć ten przekaźnik z systemem SCADA? Tak, dzięki wbudowanemu portowi Ethernet i obsłudze odpowiednich protokołów komunikacyjnych, integracja z systemami wizualizacji jest w pełni możliwa.
• Czy urządzenie można rozbudować o wejścia analogowe? Tak, system easyE4 jest modułowy i pozwala na dołączanie modułów rozszerzeń wejść/wyjść cyfrowych oraz analogowych.
