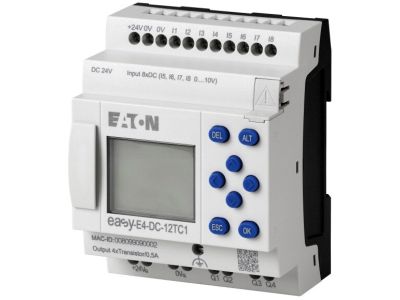

Przekaźnik programowalny EASY E4 24VDC, 8DI(4AI),4DO-T,z wyśw., EASY-E4-DC-12TC1 | 197213 Eaton

Opis i Kluczowe Cechy

Przekaźnik programowalny EASY-E4-DC-12TC1 marki Eaton to nowoczesne rozwiązanie z serii easy-E4, zaprojektowane z myślą o wydajnej automatyzacji procesów w przemyśle oraz inteligentnych instalacjach budynkowych. Urządzenie zasilane jest napięciem stałym 24 V DC, co gwarantuje kompatybilność ze standardowymi systemami zasilania szaf sterowniczych. Jednostka bazowa została wyposażona w 8 wejść cyfrowych, z których aż 4 mogą pracować w trybie analogowym (0-10V), co pozwala na bezpośredni pomiar parametrów takich jak temperatura czy ciśnienie bez konieczności stosowania dodatkowych modułów. Dodatkowo, 4 wejścia mogą pełnić funkcję szybkich liczników, co jest kluczowe przy precyzyjnym zliczaniu impulsów w układach kontroli ruchu.

• Wyjścia tranzystorowe: Urządzenie posiada 4 wyjścia tranzystorowe 24 V DC, które charakteryzują się wysoką trwałością łączeniową i brakiem zużycia mechanicznego.
• Zintegrowany wyświetlacz: Wbudowany ekran pozwala na bieżący monitoring stanu pracy, diagnostykę błędów oraz edycję parametrów bezpośrednio na urządzeniu.
• Interfejs Ethernet: Zintegrowane złącze RJ45 umożliwia łatwą komunikację w sieciach lokalnych, programowanie zdalne oraz integrację z systemami nadrzędnymi.
• Skalowalność: Możliwość rozbudowy o dodatkowe moduły wejść/wyjść serii easyE4 pozwala na elastyczne dopasowanie systemu do rosnących potrzeb instalacji.

Zgodność z Normami

Sterownik Eaton easy-E4 został zaprojektowany i wykonany zgodnie z najwyższymi standardami bezpieczeństwa i jakości obowiązującymi w Unii Europejskiej. Urządzenie spełnia wymagania dyrektyw dotyczących kompatybilności elektromagnetycznej (EMC) oraz niskonapięciowych (LVD). Posiada certyfikację CE oraz spełnia normy przemysłowe w zakresie odporności na wibracje i zakłócenia elektryczne, co czyni go niezawodnym elementem krytycznych systemów sterowania.

Zastosowanie

Dzięki swojej wszechstronności, przekaźnik EASY-E4-DC-12TC1 znajduje zastosowanie w szerokim spektrum branż:

• Automatyka przemysłowa: Sterowanie niewielkimi maszynami, przenośnikami oraz układami pompowymi.
• Automatyka budynkowa: Zarządzanie oświetleniem, roletami, systemami HVAC oraz nawadnianiem ogrodów.
• Rolnictwo: Automatyzacja systemów karmienia, wentylacji w szklarniach i kontroli mikroklimatu.
• Energetyka: Monitorowanie parametrów sieci i sterowanie układami SZR (Samoczynne Załączanie Rezerwy).

Wskazówki Montażowe

Montaż urządzenia powinien odbywać się na standardowej szynie DIN (TS35) wewnątrz obudowy o odpowiednim stopniu ochrony IP, dostosowanym do warunków środowiskowych. Przewody sygnałowe i zasilające należy podłączyć do zacisków śrubowych, dbając o odpowiedni moment dokręcania, co zapobiega luzowaniu się styków pod wpływem drgań. W przypadku wykorzystywania wejść analogowych, zaleca się stosowanie przewodów ekranowanych w celu minimalizacji zakłóceń elektromagnetycznych. Przed uruchomieniem należy upewnić się, że polaryzacja zasilania 24 V DC jest prawidłowa.

FAQ

• Czy sterownik posiada wbudowany zegar czasu rzeczywistego? Tak, urządzenie wyposażone jest w zintegrowany zegar czasu rzeczywistego (RTC), co pozwala na sterowanie procesami w oparciu o harmonogramy czasowe.
• Ile modułów rozszerzeń można podłączyć do jednostki bazowej? System easy-E4 pozwala na rozbudowę o maksymalnie 11 modułów rozszerzeń, co daje łącznie dużą liczbę punktów wejść/wyjść.
• Jakim oprogramowaniem programuje się ten przekaźnik? Do konfiguracji i programowania służy dedykowane oprogramowanie easySoft, które wspiera różne języki programowania, w tym schemat drabinkowy (LD) oraz język tekstowy (ST).
