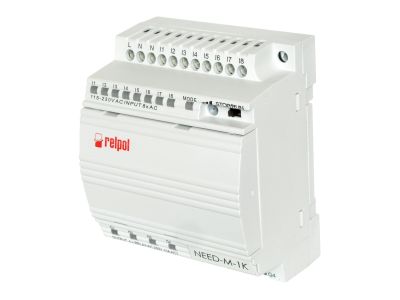

Przekaźnik programowalny 8A 250VAC IP20, NEED-12DC-11-08-4R | 857735 Relpol

Alternatywny kod produktu: NEED-12DC-11-08-4R

Opis i Kluczowe Cechy

Przekaźnik programowalny NEED-12DC-11-08-4R (symbol 857735) to zaawansowane urządzenie sterujące wyposażone w 8 wejść cyfrowych i 4 wyjścia przekaźnikowe o obciążalności 10 A / 250 V AC. Dzięki napięciu zasilania 12 V DC oraz możliwości programowania w językach LAD i STL zapewnia elastyczne i niezawodne sterowanie w instalacjach automatyki budynkowej. Urządzenie przeznaczone jest do montażu na szynie DIN 35 mm lub wkrętami, a jego obudowa o wymiarach 90 x 72 x 55 mm posiada stopień ochrony IP20.

• 8 wejść cyfrowych (I1..I8): Umożliwiają podłączenie czujników, przycisków lub sygnałów z PLC, co pozwala na realizację złożonych sekwencji logicznych.
• 4 wyjścia przekaźnikowe 10 A / 250 V AC (Q1..Q4): Każde wyposażone w dwa zaciski, umożliwiają bezpośrednie sterowanie odbiornikami o znacznym obciążeniu bez konieczności stosowania dodatkowych styczników.
• Programowanie w językach LAD i STL: Daje swobodę wyboru metody programowania – od schematów drabinkowych po tekst strukturalny – co ułatwia implementację nawet skomplikowanych algorytmów.
• Wskaźniki LED stanu przekaźnika oraz wejść/wyjść: Umożliwiają szybką diagnostykę pracy urządzenia na pierwszy rzut oka, skracając czas serwisu.
• Zasilanie 12 V DC: Niskie napięcie bezpieczne dla operatora i kompatybilne z większością zasilaczy przemysłowych, zwiększa bezpieczeństwo instalacji.

Zgodność z Normami

Urządzenie spełnia wymogi dyrektyw Unii Europejskiej i posiada certyfikat CE. Produkt zgodny z europejskimi normami dla aparatury sterowniczej i modułowej. Montaż oraz eksploatacja muszą odbywać się zgodnie z dokumentacją producenta.

Zastosowanie

Przekaźnik programowalny NEED-12DC-11-08-4R znajduje zastosowanie w instalacjach automatyki budynkowej i przemysłowej małej skali, gdzie wymagane jest sterowanie logiczne z wykorzystaniem przekaźników. Dzięki 8 wejściom i 4 wyjściom umożliwia realizację sekwencji warunkowych, czasowych i zdarzeniowych.

• Sterowanie oświetleniem, roletami, siłownikami wentylacji w systemach inteligentnego budynku.
• Zastosowanie jako lokalny sterownik w rozdzielniach piętrowych – realizacja prostych sekwencji logicznych na podstawie sygnałów z czujników obecności, przycisków czy termostatów.
• Zastąpienie zestawu przekaźników czasowych i pomocniczych w szafach sterowniczych – redukcja liczby elementów i okablowania.
• Implementacja sygnalizacji awaryjnej i alarmowej z logiką warunkową (np. sekwencja uruchamiania agregatu prądotwórczego).

Wskazówki Montażowe

Montaż przekaźnika programowalnego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Należy bezwzględnie odłączyć napięcie przed przystąpieniem do prac. Urządzenie montuje się na szynie TH35 (DIN 35 mm) lub za pomocą wkrętów do płyty montażowej. Zaciski przewodów należy dokręcać momentem podanym w dokumentacji producenta, a przekrój przewodów dobrać do wartości prądu i napięcia roboczego. Zaleca się stosowanie zabezpieczeń nadprądowych odpowiednich dla obciążenia.

FAQ

• Czy przekaźnik posiada podświetlenie lub wskaźnik LED zasilania? Urządzenie jest wyposażone we wskaźniki LED: dla każdego wejścia i wyjścia (stan logiczny), a także dla zasilania – umożliwiają one wizualną kontrolę pracy bez użycia miernika.
• Jaki jest stopień ochrony obudowy? Stopień ochrony IP20 – przekaźnik chroniony jest przed ciałami stałymi o średnicy powyżej 12 mm, jednak nie jest odporny na wilgoć. Należy montować go w suchych pomieszczeniach, np. w rozdzielnicach wewnętrznych.
• Jakie tryby pracy styków wyjściowych są dostępne? Wyjścia przekaźnikowe działają w trybie zwiernym (normalnie otwarty, NO) – styk zamyka się po załączeniu wyjścia logicznego. Brak styków normalnie zwartych (NC) – należy to uwzględnić przy projektowaniu logiki sterowania.
