Przekaźnik programowalny 24VDC 8we 4wy Zelio Logic | SR2B121BD Schneider Electric

Opis i Kluczowe Cechy

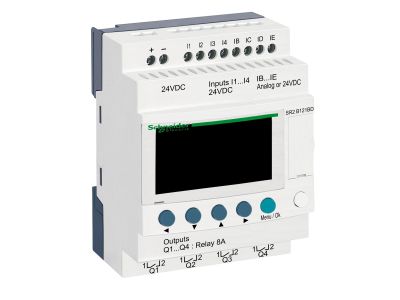

Przekaźnik programowalny Zelio Logic SR2B121BD od renomowanego producenta Schneider Electric to zaawansowane rozwiązanie z kategorii automatyki kompaktowej, zaprojektowane z myślą o optymalizacji systemów sterowania w małych i średnich aplikacjach przemysłowych oraz budynkowych. Urządzenie charakteryzuje się zasilaniem napięciem stałym o wartości 24V DC, co zapewnia stabilną pracę w standardowych układach sterowniczych. Jednostka dysponuje łącznie 12 punktami wejść i wyjść, w tym 8 wejściami cyfrowymi oraz 4 wyjściami przekaźnikowymi, co pozwala na elastyczne zarządzanie sygnałami w czasie rzeczywistym.

• Kompaktowa budowa: Dzięki zintegrowanej konstrukcji, przekaźnik zajmuje minimalną przestrzeń w szafie sterowniczej, co jest kluczowe przy modernizacji istniejących instalacji.
• Intuicyjne programowanie: Urządzenie wspiera programowanie w językach drabinkowym (LADDER) oraz bloków funkcyjnych (FBD), co ułatwia pracę inżynierom automatykom.
• Wyświetlacz LCD: Wbudowany ekran umożliwia szybką diagnostykę, podgląd stanów wejść/wyjść oraz modyfikację parametrów bez konieczności podłączania komputera.
• Zegar czasu rzeczywistego (RTC): Pozwala na precyzyjne sterowanie procesami zależnymi od harmonogramu czasowego.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z najwyższymi standardami bezpieczeństwa i jakości. Przekaźnik SR2B121BD spełnia wymagania normy IEC 61131-2 dotyczącej sterowników programowalnych, co gwarantuje odporność na zakłócenia elektromagnetyczne oraz wytrzymałość mechaniczną. Posiada certyfikaty takie jak UL, CSA oraz znak CE, co potwierdza dopuszczenie do użytku na rynkach międzynarodowych i zgodność z dyrektywami niskonapięciowymi oraz kompatybilności elektromagnetycznej (EMC).

Zastosowanie

Zelio Logic SR2B121BD znajduje szerokie zastosowanie wszędzie tam, gdzie tradycyjne układy stycznikowo-przekaźnikowe stają się zbyt rozbudowane i nieefektywne. Idealnie sprawdza się w:

• Automatyce budynkowej: Sterowanie oświetleniem, roletami, systemami nawadniania oraz kontrola dostępu.
• Przemyśle: Zarządzanie pracą małych maszyn pakujących, przenośników taśmowych oraz układów pompowych.
• Systemach HVAC: Regulacja pracy wentylatorów i prostych układów klimatyzacyjnych.
• Infrastrukturze: Sterowanie barierami, bramami automatycznymi oraz systemami sygnalizacji.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel z zachowaniem zasad BHP. Przekaźnik jest przystosowany do montażu na standardowej szynie DIN 35 mm, co zapewnia szybką i pewną instalację w rozdzielnicy. Podczas podłączania przewodów należy zwrócić uwagę na przekrój znamionowy żył, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się zacisków. Zaleca się stosowanie tulejek zaciskowych na końcach przewodów typu linka. Należy przestrzegać znamionowego momentu dokręcania śrub zaciskowych określonego w dokumentacji technicznej, aby uniknąć uszkodzenia gniazd przyłączeniowych.

FAQ

• Czy przekaźnik posiada wbudowaną pamięć podtrzymywaną bateryjnie? Tak, urządzenie pozwala na zachowanie programu oraz danych procesowych w przypadku zaniku napięcia zasilania.
• Czy można rozbudować ten model o dodatkowe moduły I/O? Model SR2B121BD należy do gamy kompaktowej, która posiada stałą konfigurację wejść i wyjść. W przypadku potrzeby rozbudowy należy wybrać wersję modułową (Zelio Logic Modular).
• Jakie oprogramowanie jest wymagane do konfiguracji? Do programowania dedykowane jest bezpłatne oprogramowanie Zelio Soft 2, które oferuje symulację programu w trybie offline.
