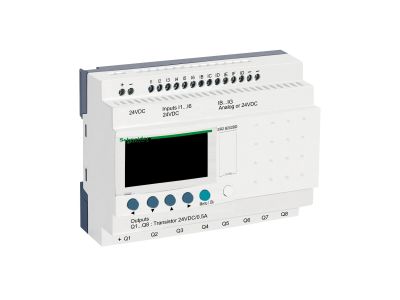

Przekaźnik programowalny 24VDC 12we 8wy Zelio Logic | SR2B202BD Schneider Electric

Opis i Kluczowe Cechy

Przekaźnik programowalny Zelio Logic SR2B202BD firmy Schneider Electric to kompaktowe urządzenie sterujące przeznaczone do pracy w systemach automatyki przemysłowej i budynkowej. Zasilany napięciem 24 V DC, oferuje 12 wejść oraz 8 wyjść, co zapewnia elastyczność w realizacji prostych i średnio złożonych układów logicznych bez konieczności stosowania rozbudowanych sterowników PLC. Niewielkie wymiary umożliwiają montaż w rozdzielnicach na szynie DIN.

• Napięcie zasilania 24 V DC: gwarantuje bezpieczną obsługę w instalacjach niskonapięciowych oraz kompatybilność z typowymi zasilaczami stosowanymi w automatyce.
• 12 wejść i 8 wyjść: zapewnia wystarczającą liczbę punktów do sterowania kilkoma urządzeniami, sygnalizacji i odczytu czujników, redukując liczbę potrzebnych komponentów.
• Kompaktowa konstrukcja: oszczędza miejsce w szafie sterowniczej lub rozdzielnicy, upraszczając montaż i okablowanie.
• Programowalny za pomocą dedykowanego oprogramowania (Zelio Soft): umożliwia szybkie tworzenie i modyfikację algorytmów sterowania bez konieczności zmiany okablowania.
• Przeznaczony do pracy w trudnych warunkach przemysłowych: wytrzymały na zakłócenia elektromagnetyczne oraz temperatury typowe dla środowisk produkcyjnych.

Zgodność z Normami

Przekaźnik programowalny SR2B202BD został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardami DIN. Posiada oznaczenie CE, potwierdzające spełnienie wymogów dyrektyw Unii Europejskiej w zakresie kompatybilności elektromagnetycznej i bezpieczeństwa użytkowania.

Zastosowanie

Dzięki elastyczności programowania oraz zrównoważonej liczbie wejść i wyjść, przekaźnik Zelio Logic SR2B202BD znajduje zastosowanie w wielu obszarach automatyki.

• Sterowanie oświetleniem, żaluzjami i roletami w budynkach inteligentnych.
• Realizacja prostych sekwencji pracy silników (np. wentylatory, pompy) z zabezpieczeniami czasowymi.
• Impulsowe sterowanie stycznikami i przekaźnikami w układach rozdzielczych.
• Sygnalizacja stanów awaryjnych i monitorowanie czujników (temperatura, poziom, ciśnienie) w małych instalacjach przemysłowych.

Wskazówki Montażowe

Montaż przekaźnika programowalnego powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przekrój przewodów należy dobrać do maksymalnego prądu wyjść (zgodnie z dokumentacją techniczną). Moment dokręcania zacisków śrubowych oraz wymagany typ końcówek kablowych należy stosować według zaleceń producenta zawartych w karcie katalogowej.

FAQ

• Jakie jest napięcie zasilające przekaźnik SR2B202BD? Zasilanie wynosi 24 V DC. Należy zapewnić stabilizowane źródło napięcia o odpowiedniej wydajności prądowej (sprawdź pobór mocy w dokumentacji).
• Ile wejść i wyjść posiada ten model? Posiada 12 wejść cyfrowych oraz 8 wyjść, z czego część może być skonfigurowana jako przekaźnikowe lub tranzystorowe – dokładny typ podano w specyfikacji technicznej.
• Czy można go zaprogramować bez komputera? Nie, programowanie wymaga komputera z oprogramowaniem Zelio Soft oraz dedykowanego kabla do komunikacji (np. USB). Samo urządzenie nie posiada panelu operatorskiego.
