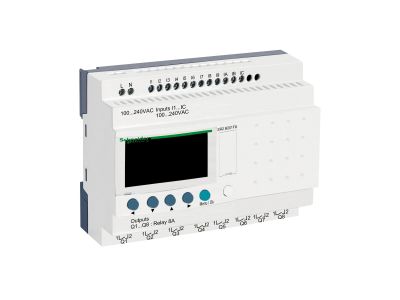

Przekaźnik programowalny 12we 8wy 240V AC RTC/LCD Zelio Logic | SR2B201FU Schneider Electric

Opis i Kluczowe Cechy

Przekaźnik programowalny Zelio Logic o numerze katalogowym SR2B201FU to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o automatyzacji małych i średnich systemów sterowania. Urządzenie charakteryzuje się kompaktową budową, która integruje w jednej obudowie 12 wejść cyfrowych oraz 8 wyjść przekaźnikowych, co pozwala na obsługę rozbudowanych algorytmów logicznych przy zachowaniu minimalnej przestrzeni w rozdzielnicy. Zasilanie napięciem przemiennym w zakresie od 100 V AC do 240 V AC sprawia, że moduł jest niezwykle uniwersalny i gotowy do pracy w standardowych sieciach energetycznych bez konieczności stosowania dodatkowych zasilaczy DC.

Kluczowym atutem modelu SR2B201FU jest zintegrowany wyświetlacz LCD oraz przyciski nawigacyjne, które umożliwiają bezpośrednią diagnostykę, zmianę parametrów czasowych oraz monitorowanie stanu wejść i wyjść bez użycia komputera. Wbudowany zegar czasu rzeczywistego (RTC) pozwala na precyzyjne sterowanie procesami zależnymi od harmonogramu dobowego lub tygodniowego, co jest niezbędne w systemach oświetlenia czy nawadniania.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z najwyższymi standardami bezpieczeństwa i kompatybilności elektromagnetycznej. Przekaźnik spełnia wymagania normy IEC 61131-2 dotyczącej sterowników programowalnych, co gwarantuje niezawodność w trudnych warunkach przemysłowych. Posiada certyfikację CE, UL oraz CSA, co potwierdza jego dopuszczenie do użytku na rynkach międzynarodowych. Stopień ochrony obudowy zapewnia bezpieczną eksploatację wewnątrz szaf sterowniczych, chroniąc układ przed przypadkowym dotykiem części pod napięciem.

Zastosowanie

Zelio Logic SR2B201FU znajduje szerokie zastosowanie w automatyce budynkowej oraz przemysłowej. Idealnie sprawdza się w takich aplikacjach jak:

• Sterowanie oświetleniem zewnętrznym i wewnętrznym w oparciu o harmonogramy czasowe.
• Zarządzanie systemami HVAC, w tym sterowanie wentylatorami i prostymi układami klimatyzacji.
• Automatyzacja bram wjazdowych, rolet oraz systemów kontroli dostępu.
• Nadzór nad pracą pomp i systemów nawadniania w rolnictwie i ogrodnictwie.
• Proste maszyny pakujące i podajniki, gdzie wymagana jest logika przekaźnikowa z funkcjami licznikowymi.

Wskazówki Montażowe

Montaż urządzenia powinien odbywać się na standardowej szynie DIN 35 mm, co zapewnia stabilność mechaniczną i łatwość instalacji. Podczas podłączania przewodów należy zwrócić uwagę na przekrój znamionowy żył, aby zapewnić optymalny styk i uniknąć przegrzewania się zacisków. Zaleca się stosowanie tulejek zaciskowych na końcach przewodów typu linka. Moment dokręcania śrub zaciskowych powinien być zgodny ze specyfikacją techniczną Schneider Electric, aby zapobiec uszkodzeniu gniazd lub poluzowaniu połączenia pod wpływem wibracji. Przed uruchomieniem należy upewnić się, że napięcie zasilające mieści się w dopuszczalnym zakresie 100-240V AC, aby uniknąć uszkodzenia elektroniki sterownika.

FAQ

• Czy przekaźnik SR2B201FU posiada podtrzymanie zegara RTC? Tak, wbudowany zegar czasu rzeczywistego posiada podtrzymanie, co pozwala na zachowanie aktualnej godziny i daty nawet po krótkotrwałym zaniku napięcia zasilającego.
• W jakim języku można programować to urządzenie? Programowanie odbywa się za pomocą intuicyjnego oprogramowania Zelio Soft 2, które wspiera język drabinkowy (LADDER) oraz bloki funkcyjne (FBD).
• Czy wyświetlacz LCD jest podświetlany? Tak, ekran LCD zapewnia dobrą czytelność parametrów pracy i komunikatów diagnostycznych w różnych warunkach oświetleniowych.
• Ile wyjść posiada ten model? Urządzenie wyposażone jest w 8 wyjść przekaźnikowych, co pozwala na bezpośrednie sterowanie odbiornikami o znacznym poborze prądu.
