Przekaźnik priorytetowy PR-603 zakres regulacji 2-15A montaz natablicowy 230V AC | PR-603 F&F

Opis i Kluczowe Cechy

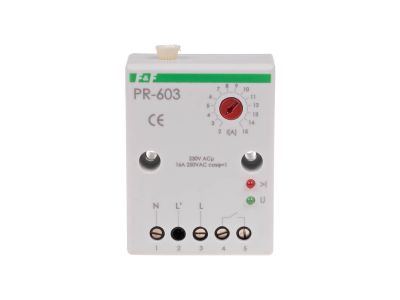

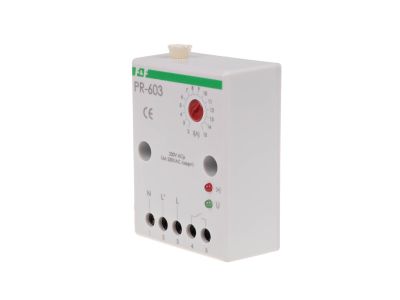

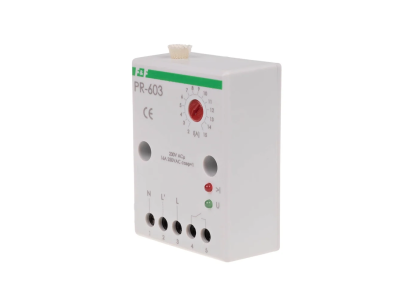

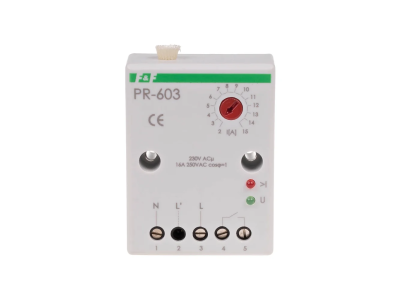

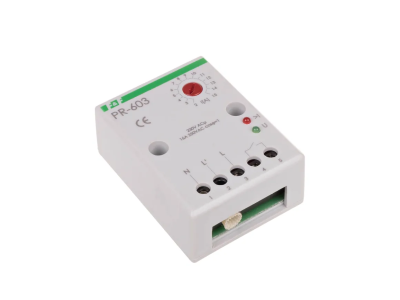

Przekaźnik priorytetowy PR-603 (symbol PR-603) przeznaczony jest do automatycznego zarządzania obciążeniem w instalacjach elektrycznych, priorytetyzując zasilanie wybranych odbiorników. Urządzenie zasilane napięciem 230 V AC, z regulowanym zakresem prądu przełączania od 2 do 15 A i kanałem przelotowym dla przewodu odbiornika (maks. Ø 4 mm). Dzięki separacji galwanicznej styku oraz histerezie powrotu zasilania 10% gwarantuje stabilną pracę bez zbędnych przełączeń. Wymiary 51×67×26 mm, montaż natablicowy.

• Zakres regulacji prądu 2÷15 A: Umożliwia precyzyjne dostosowanie progu załączania do rzeczywistego obciążenia – odbiorniki niepriorytetowe są odłączane zanim zadziałają zabezpieczenia główne.
• Kanał przelotowy (max Ø 4 mm) z separacją galwaniczną: Przewód prądowy odbiornika jest przewlekany przez otwór pomiarowy, całkowicie odizolowany od układu sterowania – brak wpływu na dokładność pomiaru i bezpieczeństwo.
• Styk 1 × NO (normalnie otwarty) o obciążalności 16 A (lub większej z zastosowaniem stycznika): Gwarantuje pewne przełączanie odbiorników dużej mocy, a w przypadku wyższych prądów umożliwia rozbudowę o stycznik zewnętrzny.
• Opóźnienie przełączenia i powrotu 0,1 s: Zapobiega niepotrzebnym przełączeniom przy krótkotrwałych skokach napięcia – stabilizacja pracy w dynamicznych obciążeniach.
• Histereza powrotu zasilania 10%: Po zaniku napięcia przekaźnik powraca do stanu początkowego dopiero po ponownym wzroście napięcia powyżej progu (z histerezą), co eliminuje oscylacje przy granicznych wartościach napięcia.

Zgodność z Normami

Przekaźnik priorytetowy PR-603 został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi (oznakowanie CE) oraz standardem DIN. Posiada stopień ochrony IP20, co jest standardowym wymogiem dla aparatury instalowanej w suchych pomieszczeniach w rozdzielnicach lub szafkach sterowniczych.

Zastosowanie

Przekaźnik priorytetowy PR-603 znajduje zastosowanie wszędzie tam, gdzie w jednym obwodzie znajdują się co najmniej dwa odbiorniki dużej mocy mogące pracować niezależnie, a ich jednoczesna praca groziłaby przeciążeniem instalacji i zadziałaniem zabezpieczeń nadprądowych. Urządzenie priorytetyzuje wybrany odbiornik (np. podgrzewacz wody, klimatyzator, ogrzewanie), odłączając obciążenia niepriorytetowe po przekroczeniu ustawionego progu prądowego.

• Sterowanie obciążeniami w domowych i przemysłowych instalacjach elektrycznych – priorytet dla zasilania podgrzewaczy wody, pomp ciepła, grzałek.
• Automatyka budynkowa – zarządzanie ogrzewaniem elektrycznym (podłogówka, grzejniki) w systemach z ograniczoną mocą przyłączeniową.
• Ochrona przed przeciążeniem w obwodach z wieloma silnymi odbiornikami – redukcja ryzyka wyzwolenia zabezpieczeń nadprądowych i awarii.
• Integracja z układem stycznika sterowanego zewnętrznie – w przypadku odbiorników o prądzie znamionowym powyżej 16 A.

Wskazówki Montażowe

Montaż przekaźnika priorytetowego PR-603 powinien być wykonany wyłącznie przez wykwalifikowanego elektryka z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające. Urządzenie przeznaczone jest do montażu natablicowego (na powierzchni ściany lub płyty montażowej) w pozycji dowolnej. Przyłącze wykonuje się za pomocą zacisków śrubowych: przekrój przewodów do 4,0 mm², moment dokręcania 0,5 Nm. Przewód odbiornika (maks. Ø 4 mm) należy przewlec przez kanał przelotowy, zachowując ostrożność, aby nie uszkodzić izolacji. Przekrój przewodów dobierać zgodnie z obciążalnością prądową i lokalnymi przepisami. Po zakończeniu montażu sprawdzić poprawność działania w warunkach bez obciążenia.

FAQ

• Czy przekaźnik ma podświetlenie LED lub sygnalizację stanu? W danych technicznych produktu nie przewidziano wbudowanego podświetlenia ani wskaźnika LED. Stan pracy można monitorować poprzez odbiornik priorytetowy (np. zaświecenie lampy) lub za pomocą zewnętrznych wskaźników.
• Jaki jest stopień ochrony urządzenia? Przekaźnik posiada stopień ochrony IP20, co oznacza ochronę przed dotykiem narzędziem i przed wnikaniem ciał stałych o średnicy powyżej 12 mm. Nie jest odporny na wilgoć ani wodę – należy montować w suchym pomieszczeniu.
• Jak działa styk w tym przekaźniku – jest normalnie otwarty czy zamknięty? Przekaźnik wyposażony jest w jeden styk normalnie otwarty (NO). W stanie spoczynku (bez zasilania) styk jest rozwarty. Po podaniu napięcia i przekroczeniu ustawionego progu prądowego styk zwierany jest, podając napięcie na odbiornik priorytetowy.
