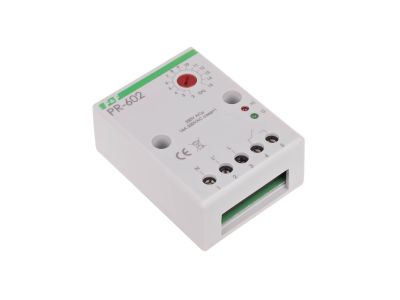

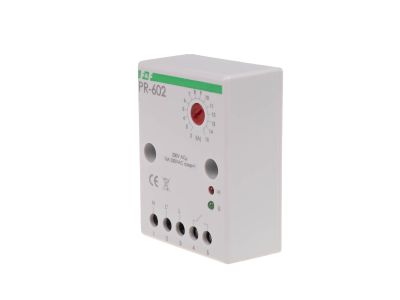

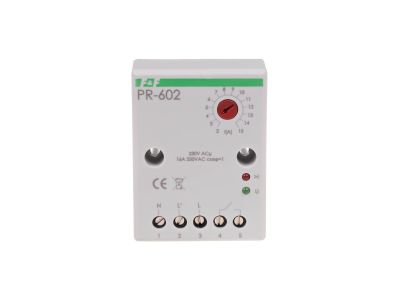

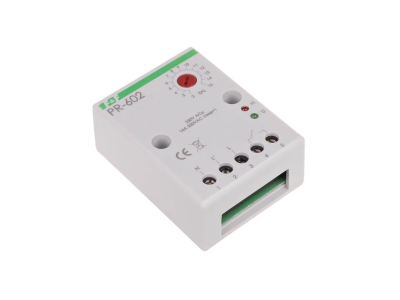

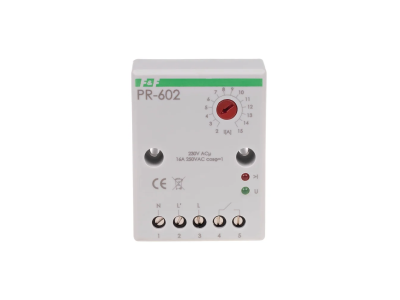

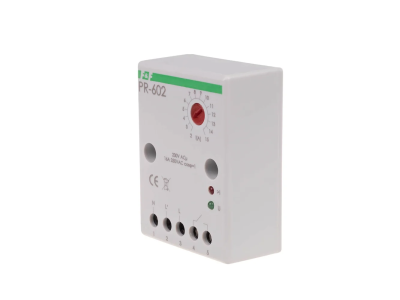

Przekaźnik priorytetowy PR-602 zakres regulacji 2-15A montaz natablicowy 230V AC | PR-602 F&F

Opis i Kluczowe Cechy

Przekaźnik priorytetowy PR-602 przeznaczony jest do sterowania odbiornikami w instalacjach jednofazowych 230 V AC. Urządzenie umożliwia ustawienie progu przełączania w zakresie 2–15 A, co pozwala na priorytetyzację obwodów krytycznych i automatyczne odłączanie odbiorników niepriorytetowych w przypadku przeciążenia. Dzięki konfiguracji styków 1 × NO (separowany) oraz opóźnieniu przełączania i powrotu 0,1 s, przekaźnik działa szybko i bezpiecznie. Kompaktowe wymiary 51×67×26 mm oraz montaż natablicowy ułatwiają instalację w istniejących rozdzielnicach i tablicach elektrycznych.

• Zakres regulacji 2–15 A: Umożliwia dopasowanie progu priorytetu do konkretnych odbiorników – od prostych urządzeń małej mocy po większe obciążenia, bez ryzyka zadziałania zabezpieczeń nadprądowych.
• Maksymalny prąd odbiorników priorytetowych 15 A / niepriorytetowych 16 A (lub większy ze stycznikiem): Gwarantuje bezpieczną pracę zarówno obwodów chronionych, jak i tych wyłączanych, przy zachowaniu separatora styku.
• Opóźnienie przełączenia i powrotu 0,1 s: Krótki czas reakcji minimalizuje chwilowe spadki napięcia i zapobiega niepotrzebnym przełączeniom przy krótkotrwałych skokach obciążenia.
• Histereza powrotu zasilania 10%: Stabilizuje działanie – po ustąpieniu przeciążenia przekaźnik nie wraca natychmiast, co eliminuje oscylacje i niepotrzebne cykle łączeniowe.
• Niski pobór mocy 0,4 W i zaciski śrubowe 4,0 mm²: Energooszczędność oraz łatwe i pewne przyłącze przewodów o przekroju do 4 mm², moment dokręcający 0,5 Nm.

Zgodność z Normami

Przekaźnik priorytetowy PR-602 został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada certyfikat CE, potwierdzający spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej dla urządzeń instalacyjnych.

Zastosowanie

Przekaźnik priorytetowy PR-602 znajduje zastosowanie wszędzie tam, gdzie w jednym obwodzie pracują co najmniej dwa odbiorniki dużej mocy, a ich jednoczesna praca mogłaby przeciążyć zabezpieczenia. Urządzenie automatycznie odłącza obwód niepriorytetowy, chroniąc obwód krytyczny i zapobiegając wyzwoleniu wyłącznika nadprądowego.

• Sterowanie obciążeniem w instalacjach domowych i biurowych – priorytet dla gniazd komputerowych lub oświetlenia awaryjnego.
• Automatyka budynków – zarządzanie pracą grzałek, klimatyzatorów, pomp ciepła w systemach z ograniczoną mocą przyłączeniową.
• Zabezpieczenie odbiorników krytycznych w układach przemysłowych i magazynowych – np. zasilanie sterowników PLC, serwerowni.
• Współpraca ze stycznikami umożliwiającymi przełączanie prądów powyżej 16 A – rozszerzenie zakresu sterowania odbiornikami niepriorytetowymi.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika priorytetowego PR-602 powinny być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Urządzenie przeznaczone jest do montażu natablicowego (na powierzchni tablicy elektrycznej) w pozycji pionowej. Przewody przyłączaj do zacisków śrubowych o przekroju do 4 mm², dokręcając z momentem 0,5 Nm zgodnie z dokumentacją producenta. Zapewnij odpowiednią wentylację – temperatura otoczenia w czasie pracy nie powinna przekraczać zakresu -25…+50 °C. Stopień ochrony IP20 wymaga montażu w obudowie chroniącej przed dotykiem i zanieczyszczeniami.

FAQ

• Czy przekaźnik ma podświetlenie sygnalizujące stan pracy? W dostarczonych danych nie podano informacji o podświetleniu – urządzenie nie posiada diody sygnalizacyjnej. Stan pracy można odczytać po zamknięciu styków za pomocą miernika lub wskaźnika napięcia.
• Jaki stopień ochrony ma PR-602? Stopień ochrony wynosi IP20 – oznacza to, że przekaźnik jest chroniony przed ciałami stałymi o średnicy powyżej 12,5 mm, ale nie jest odporny na wilgoć. Należy go montować w suchym pomieszczeniu, w obudowie lub rozdzielnicy.
• W jakim trybie pracuje styk (NO/NC)? Styk ma konfigurację 1 × NO (normalnie otwarty). Oznacza to, że w stanie spoczynku (bez zasilania) jest rozwarty, a po podaniu napięcia i przekroczeniu ustawionego progu prądowego – zamyka się, podłączając obciążenie priorytetowe.
