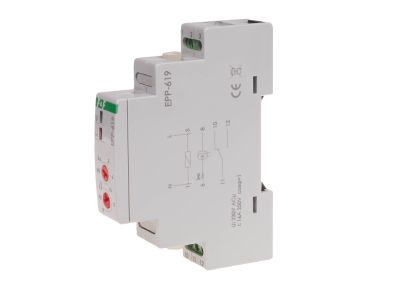

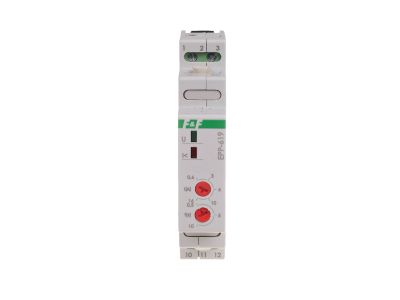

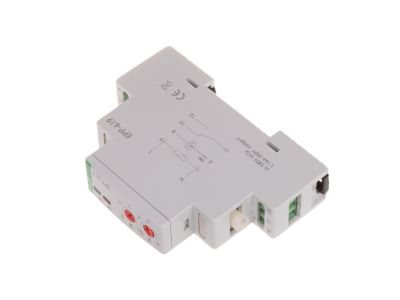

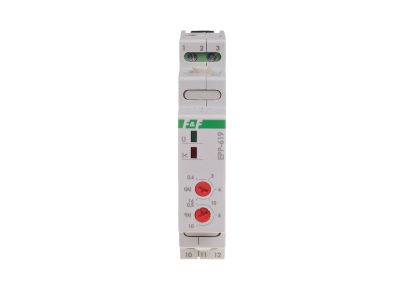

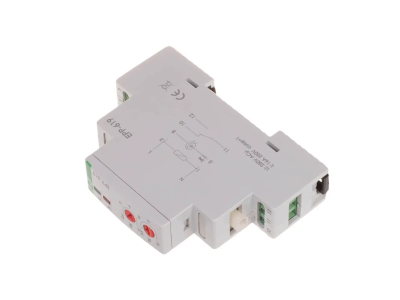

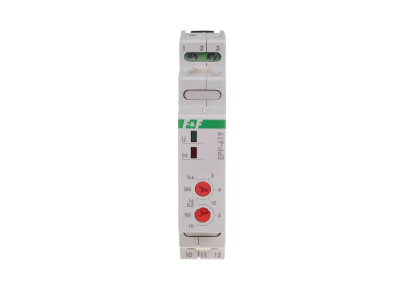

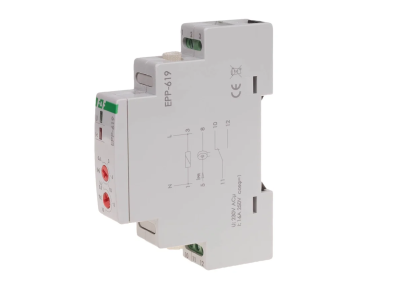

Przekaźnik prądowy z kanałem przelotowym EPP-619 styki 1P Imax=16A montaż na szynie DIN 1 moduł | EPP-619 F&F

Opis i Kluczowe Cechy

Przekaźnik prądowy EPP-619 marki F&F to zaawansowane urządzenie automatyki budynkowej i przemysłowej, zaprojektowane do precyzyjnego monitorowania natężenia prądu w obwodach mierzonych. Kluczowym wyróżnikiem tego modelu jest zintegrowany kanał przelotowy o średnicy 4 mm, który umożliwia bezinwazyjny pomiar prądu poprzez przewleczenie przewodu roboczego przez obudowę urządzenia. Rozwiązanie to eliminuje konieczność rozcinania izolacji w obwodzie mierzonym, co znacząco podnosi bezpieczeństwo i skraca czas instalacji.

• Szeroki zakres regulacji: Urządzenie pozwala na nastawę prądu przełączenia w zakresie od 0,6 A do 16 A, co czyni je niezwykle uniwersalnym narzędziem w diagnostyce obciążeń.
• Regulowana zwłoka czasowa: Czas zadziałania może być ustawiony w przedziale od 0,5 do 10 sekund, co zapobiega niepożądanym przełączeniom przy krótkotrwałych skokach prądu rozruchowego.
• Wysoka wydajność styków: Wyposażony w styk przełączny 1P (NO/NC) o maksymalnym prądzie obciążenia 16 A, co pozwala na bezpośrednie sterowanie odbiornikami lub przekazywanie sygnału do systemów nadrzędnych.
• Energooszczędność: Pobór mocy na poziomie zaledwie 0,4 W minimalizuje straty energii w rozdzielnicy.
• Kompaktowa budowa: Szerokość wynosząca tylko 1 moduł (18 mm) pozwala na optymalne wykorzystanie miejsca na szynie DIN.

Zgodność z Normami

Urządzenie zostało zaprojektowane i wykonane zgodnie z europejskimi standardami dotyczącymi aparatury modułowej. Stopień ochrony IP20 gwarantuje bezpieczne użytkowanie wewnątrz rozdzielnic, chroniąc przed dotykiem części pod napięciem. Separacja galwaniczna między obwodem pomiarowym (kanał przelotowy) a układem zasilania i stykiem wykonawczym zapewnia najwyższy poziom bezpieczeństwa eksploatacji oraz odporność na zakłócenia elektromagnetyczne.

Zastosowanie

Przekaźnik EPP-619 znajduje szerokie zastosowanie w systemach utrzymania ruchu oraz automatyce procesowej. Jest idealnym rozwiązaniem do:

• Monitorowania pracy silników: Wykrywanie przeciążeń lub zablokowania wirnika poprzez kontrolę wzrostu natężenia prądu.
• Zabezpieczenia grzałek: Sygnalizacja awarii elementów grzejnych w systemach HVAC.
• Kontroli oświetlenia: Wykrywanie uszkodzeń źródeł światła w dużych instalacjach przemysłowych.
• Systemów priorytetowych: Odłączanie odbiorników niepriorytetowych w przypadku przekroczenia zadanego progu prądowego, aby zapobiec zadziałaniu zabezpieczeń głównych.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie TH-35 (DIN). Przekrój znamionowy zacisków śrubowych wynoszący 2,5 mm² pozwala na stabilne i pewne połączenie przewodów zasilających i sterowniczych. Podczas instalacji należy zwrócić uwagę na moment dokręcający wkręty, który wynosi 0,4 Nm – zapewnia to optymalny styk elektryczny bez ryzyka uszkodzenia zacisku. Przewód obwodu mierzonego należy przeprowadzić przez otwór przelotowy o średnicy 4 mm. Urządzenie może pracować w szerokim zakresie temperatur od -25°C do +50°C, co pozwala na jego montaż w szafach zewnętrznych przy zachowaniu odpowiedniej szczelności obudowy szafy.

FAQ

• Czy przekaźnik wymaga zewnętrznego przekładnika prądowego? Nie, EPP-619 posiada wbudowany kanał przelotowy do bezpośredniego pomiaru prądu w przewodzie przewleczonym przez obudowę.
• Jaki jest maksymalny prąd, który może płynąć przez kanał przelotowy? Prąd w obwodzie mierzonym jest ograniczony jedynie przekrojem przewodu, który zmieści się w otworze o średnicy 4 mm.
• Czy urządzenie posiada funkcję histerezy? Tak, urządzenie posiada fabrycznie ustawioną histerezę powrotu zasilania na poziomie 10%, co zapobiega oscylacjom styku przy wartościach prądu bliskich progu zadziałania.
• Czy styk wyjściowy jest odseparowany od zasilania? Tak, przekaźnik zapewnia pełną separację styku, co pozwala na sterowanie obwodami o innym napięciu niż napięcie zasilania urządzenia (230 V AC).
