Przekaźnik prądowy EPP-618 z wyświetlaczem LED i kanałem przelotowym pod przewód prądowy | EPP-618 F&F

Alternatywny kod produktu: xx

Opis i Kluczowe Cechy

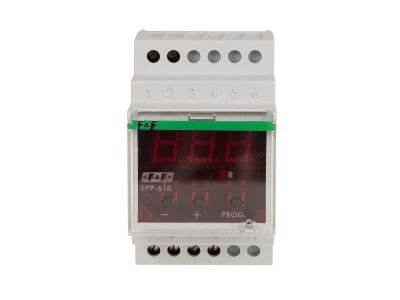

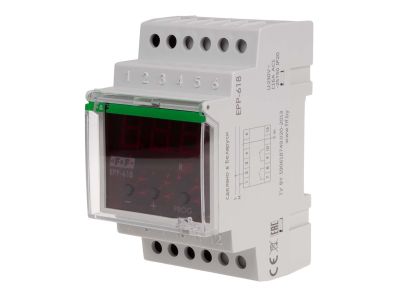

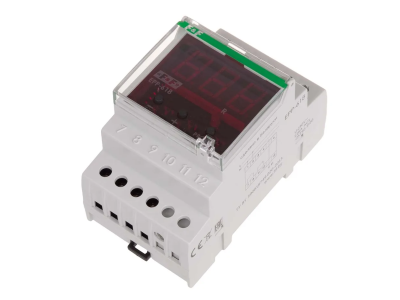

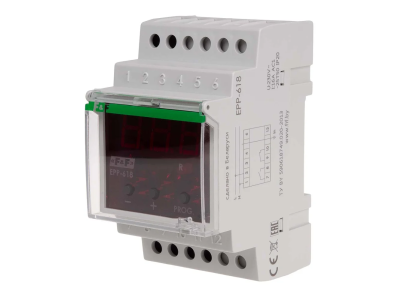

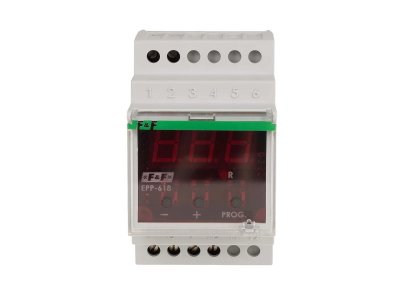

Elektroniczny przekaźnik prądowy EPP-618 z wyświetlaczem LED i kanałem przelotowym pod przewód prądowy umożliwia precyzyjną kontrolę wartości natężenia prądu w obwodzie mierzonym. Urządzenie przełącza swoje styki (1NO+1NC) w przypadku przekroczenia zadanych progów Hi i Lo, oferując cztery konfigurowalne funkcje pracy. Maksymalny prąd mierzony bez przekładnika wynosi 50 A, a współpraca z przekładnikiem 5 A rozszerza zakres pomiarowy. Regulowany czas załączenia i wyłączenia w zakresie 0,5÷10 s zapobiega niepożądanym przełączeniom. Wyświetlacz LED umożliwia bieżący odczyt prądu oraz łatwe programowanie parametrów.

• Maksymalny prąd mierzony bez przekładnika – 50 A: umożliwia bezpośredni pomiar w obwodach do 50 A bez dodatkowego wyposażenia, co upraszcza instalację i obniża koszty.
• Współpraca z przekładnikiem prądowym 5 A: pozwala pomiar prądów znacznie przekraczających 50 A poprzez zastosowanie zewnętrznego przekładnika, zwiększając elastyczność aplikacji.
• Cztery funkcje pracy (F1–F4): nadprądowa (F1), podnapięciowa (F2), histerezowa z pamięcią (F3) oraz okienna (F4) – dopasowują zachowanie przekaźnika do konkretnych wymagań sterowania i zabezpieczeń.
• Regulowany czas załączenia/wyłączenia 0,5÷10 s: opóźnienie eliminuje zbędne przełączenia przy krótkotrwałych impulsach prądowych, chroniąc styki i odbiorniki.
• Wyświetlacz LED i kanał przelotowy: cyfrowy odczyt bieżącej wartości prądu oraz łatwe programowanie progów Hi/Lo; kanał przelotowy upraszcza montaż przewodu prądowego bez konieczności stosowania przekładnika.

Zgodność z Normami

Urządzenie zaprojektowano zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Przekaźnik spełnia standardy bezpieczeństwa dla aparatury kontrolno-pomiarowej stosowanej w instalacjach elektrycznych.

Zastosowanie

Elektroniczny przekaźnik prądowy EPP-618 znajduje zastosowanie wszędzie tam, gdzie niezbędne jest monitorowanie natężenia prądu i automatyczne przełączanie obwodów po przekroczeniu zadanych progów. Sprawdza się w sterowaniu odbiornikami, sygnalizacji przeciążeń oraz w automatyce budynkowej i przemysłowej.

• Sterowanie pracą silników, grzałek i innych odbiorników w funkcji pobieranego prądu (np. wyłączanie przy przeciążeniu).
• Generowanie impulsów sterujących do styczników, przekaźników pomocniczych lub wejść PLC w przypadku przekroczenia progów prądowych.
• Sygnalizacja optyczna lub akustyczna (poprzez styki) stanów awaryjnych, np. zbyt wysokiego lub zbyt niskiego obciążenia linii.
• Automatyka budynkowa – zabezpieczanie obwodów oświetlenia, ogrzewania elektrycznego przed długotrwałym przeciążeniem.

Wskazówki Montażowe

Montaż i uruchomienie przekaźnika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilania. Urządzenie przeznaczone jest do instalacji na szynie montażowej TH35 (DIN) w rozdzielnicy. Przekrój przewodów przyłączeniowych należy dobrać zgodnie z obciążalnością prądową obwodu (maks. 50 A przy pracy bez przekładnika). Moment dokręcania śrub zacisków – zgodnie z dokumentacją producenta. W przypadku współpracy z przekładnikiem prądowym należy upewnić się, że strona wtórna przekładnika jest zwarta przed odłączeniem przewodów od przekaźnika.

FAQ

• Czy przekaźnik posiada podświetlenie? Tak, wyświetlacz LED pokazuje bieżącą wartość prądu w obwodzie mierzonym. Służy również do odczytu i programowania progów Hi/Lo oraz parametrów czasowych.
• Jaki jest stopień ochrony IP? Przekaźnik przeznaczony jest do montażu wewnątrz rozdzielnicy, gdzie standardowo obowiązuje ochrona przed ciałami stałymi o średnicy powyżej 12,5 mm – odpowiada to stopniowi ochrony IP20 (typowe dla aparatury modułowej).
• Jak działa tryb pracy styków? Przekaźnik wyposażony jest w dwa zestawy styków: 7-8 (normalnie otwarty, NO) i 9-10 (normalnie zamknięty, NC). Stan ich przełączenia zależy od wybranej funkcji (F1–F4) oraz wartości prądu względem nastawionych progów Hi i Lo. Szczegółowa charakterystyka dla każdej funkcji została opisana w instrukcji obsługi.
